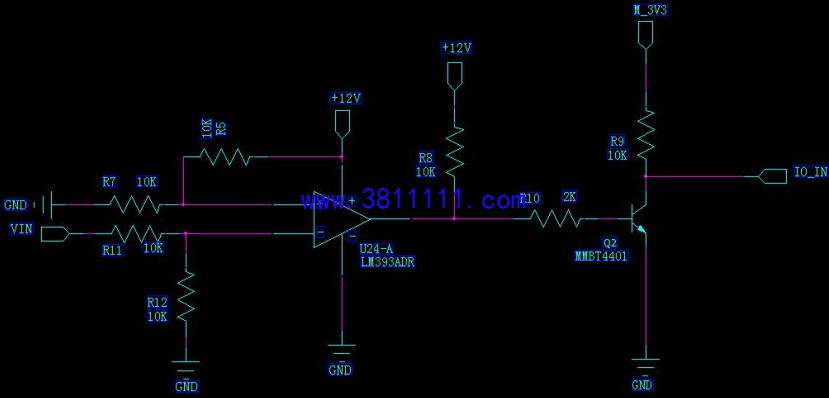

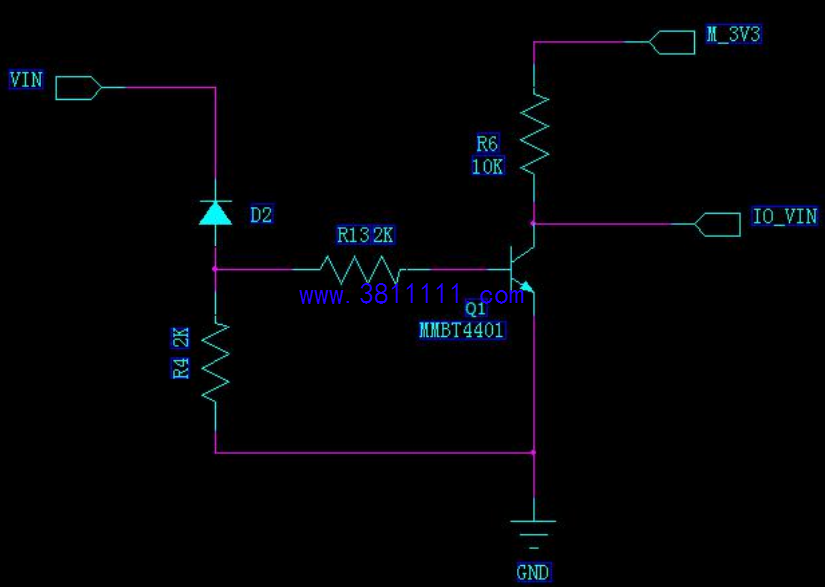

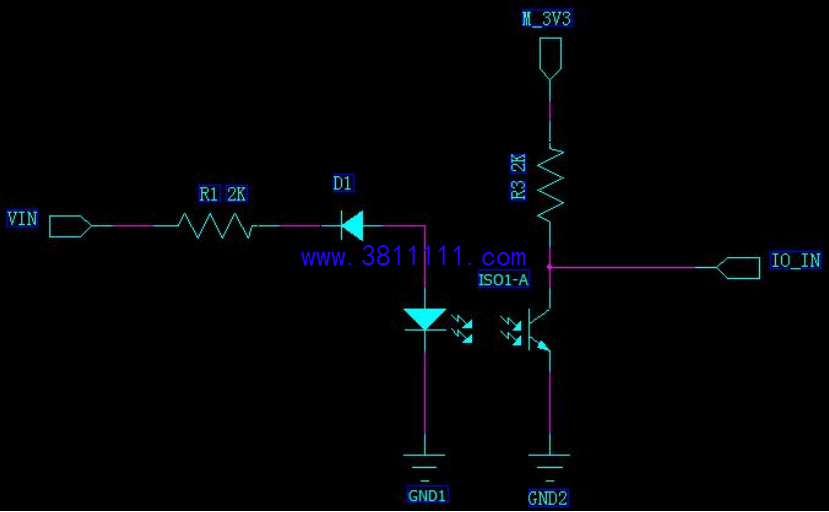

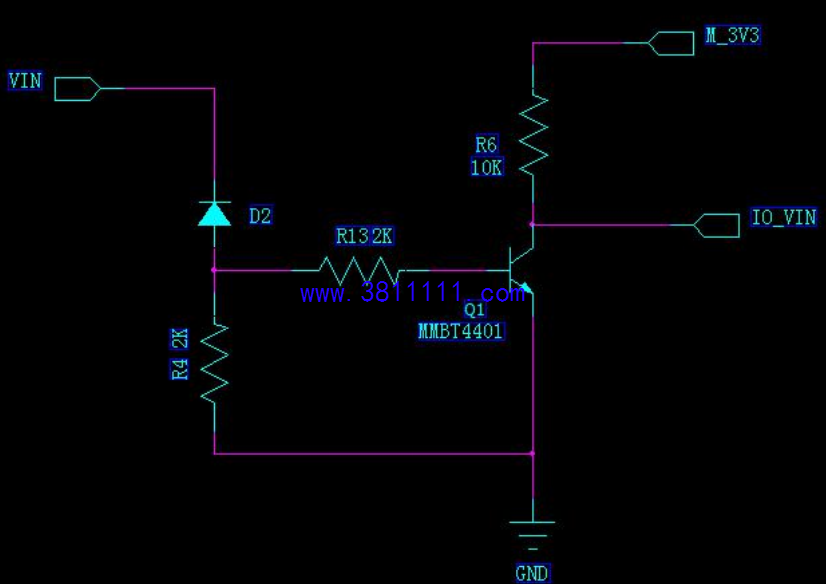

方案一: D19为稳压二极管,当输入电压VIN大于(Vz+0.7)V时,IO_IN由高电平变为低电平,用MCU的GPIO中断可以方便的检测到; 方案二: 利用光藕来做隔离检测,D1为稳压二极管,当输入电压VIN大于(VZ+VF)时,光耦导通,VF为光耦原边发光二极管导通压降,IO_IN由高电平变为低电平,用MCU的GPIO中断可方便的实现隔离检测; 方案三: D2为稳压二极管,当输入电压VIN大于(Vz+0.7)V时,IO_VIN由高电平变为低电平,用MCU的GPIO中断脚可以方便的检测到; 方案四: 运用比较器,过压检测点可以通过R5、R7来设置;输入电压VIN经电阻R11与R12分压之后再做比较,IO_IN由低电平变为高电平时,用MCU的GPIO中断可以方便实现检测。 |
