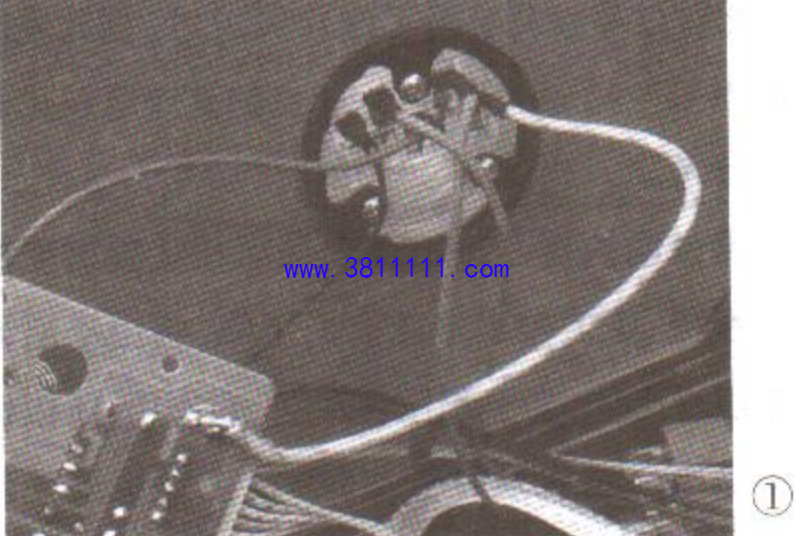

HC135-C237型智能全自动茶艺炉工作异常故障检修 一台型号为HC135-C237的智能全自动茶艺炉,接通电源后,按下“全自动”触摸按键,不管水壶内有无余水，水泵都会连续工作30s进行加水(如果壶内有余水,会出现水外溢现象,并且加水完成后不能自动转为加热状态，而是一直处于待机状态)。 为什么在壶内有水的情况下还要继续加水呢?怀疑单片机的水位检测电路有问题。该水壶底部安装有水位探测头，通过一个白色插座与主板相连,如图1所示。白线插座中有5根引线,其中两根连接加热线圈,一根连接水位检测, 一根连接温度检测,最后一根是公共地线。
当水壶放置平稳时，水壶上白色插座中的5个触点与底座.上对应的触点可靠相连。查看底座内部的触点，发现水位检测线所连触点的位置明显偏移。首先用细砂纸打磨各触点表面,再用镊子和尖嘴钳仔细调整各触点的位置，以保证可靠接触。调整后试机,故障排除。 推测此故障的产生原因是由于在长期使用过程中,水壶反复地拿起和放入,使得壶底触点在接触的地方出现错位虚接导致故障产生，类似的问题在这种结构的加热装置中是一个高发故障,维修人员在检修过程中应加以注意。 |
