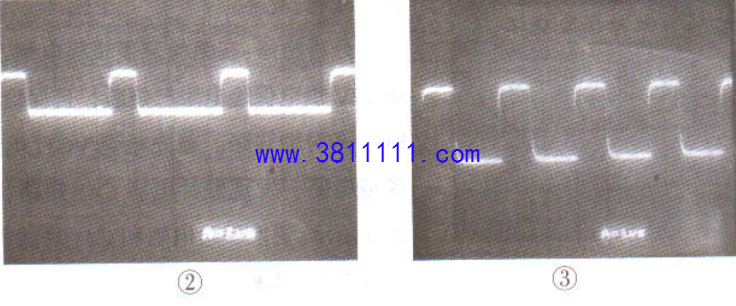

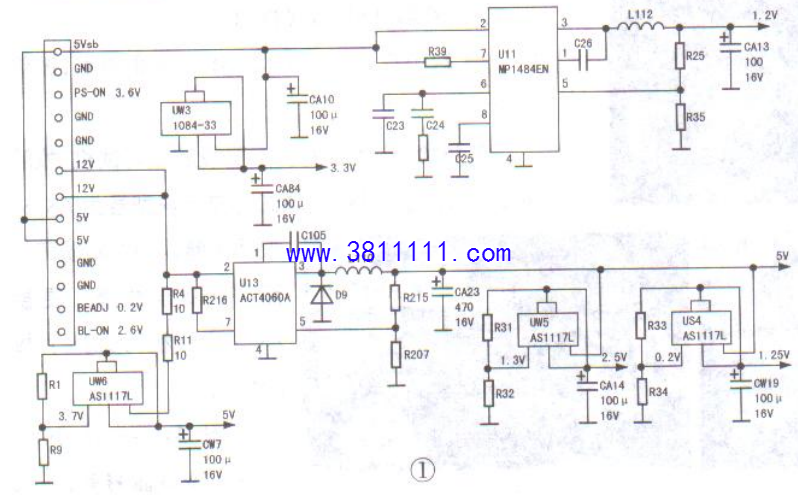

创维26S16iw型液晶电视主板上有6个DC-DC转换电路,如图1所示。 3.3V待机电压的形成电路由UW3 (1084-33 )完成,将输入的5Vsb待机电压转换成3.3V,从UW3②脚输出。 1.2V内核电压的形成电路由U11(MP1484EN )及外围元件完成。5Vsb 电压-路加到U11②脚,另一路通过电阻R39加到U11的使 能端⑦脚后电路起振,③脚(即储能电感L112的左端)产生幅度约为6Vp-p、周期约为3μs的脉冲,如图2所示。U11内部的续流管对脉冲进行整流,在滤波电容CA13两端产生1.2V直流电压。 5V常态电压的形成电路由U13 (ACT4060A )及外围元件构成。开关电源输出的12V电压一路加到U13②脚，另一路通过电阻R216加到使能端⑦脚,电路起振,③脚(即储能电感L110 左端)产生幅度约为13Vp-p. 周期约为2.4us的脉冲,如图3所示。续流二极管D9对脉冲进行整流,在滤波电容CA23.上两端产生5V直流电压。U11.U13的引脚功能如下:①脚为场效应管驱动栅极输入端,外接升压电容。②脚为供电输入端。③脚为功率开关管输出端，外接储能电感与升压电容。④脚为接地端。⑤脚为反馈输入端,内部电路根据此脚反馈电压调节输出电压值。⑥脚为补偿端。⑦脚为使能端,即开/关控制端。⑧脚为软启动控制端,外接电容,电容的容量决定软启动时间长短。 DDR电路的2.5V和1.25V供电分别由UW5(AS1117L)和UW4(AS1117L)完成,将输入的5V电压分别稳压为2.5V和1.25V。UW5和UW4① 脚取样分压电压值分别为1.3V和0.2V。 UW6(AS1117L)将输入的12V电压稳压成5V,供给高频头电路,UW6①脚取样分压电压值约为3.7V
例1:一台创维26S16iw型液晶电视,上电后电源指示灯不亮,不开机。 分析检修:测开关电源输出的5Vsb电压正常,但电容CA13两端电压仅0.6V。测U11②.⑦脚电压均正常,检查取样分压电阻R25.R35也正常,判断U11损坏。更换U11后试机,故障排除。 例2:一台创维26S16iw型液晶电视,上电后电源指示灯亮,但二次不开机。 分析检修:测开关电源输出的5Vsb电压正常,但UW3输出电压却为0V。测UW3③脚输入电压5V正常，判断UW3损坏。更换UW3后试 机,故障排除。 例3:故障现象同“例2”。 分析检修:测开关电源输出的5Vsb正常,但UW5输出电压为0.8V,正常应为2.5V。测UW5③脚输入电压5V正常,判断UW5损坏。由于笔者手头无此元件,考虑到该电视未用射频信号,于是取下UW6换作UW5,通电试机,故障排除。
|
