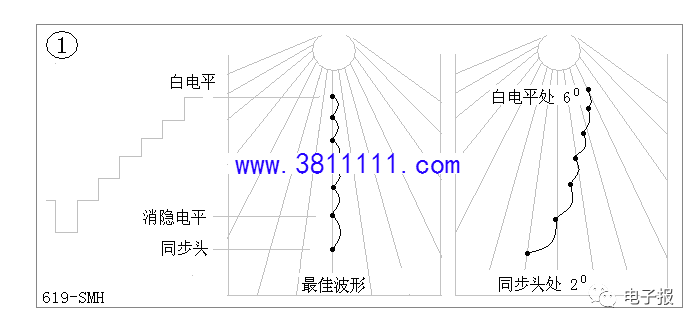

固态电视发射机的图像调制器中，设计了中频信号均衡调整电路。校准时，首先在激励器的视频输入端，加一个五阶梯波形。把激励器上的所有的旁路开关，都拨到旁路位置。在激励器的输出端，解调出已调五阶梯波形，并用波形监测仪观察相位的变化。调整平衡电位器，使白电平处的相位变化最小。重新调整图像调制器的偏置MOD BIAS，参照图1波形校正白电平处的调制度。
如果信号的相位在前面的电路中已经预校正了，那么微分相位和中频寄生调相ICPM指标，在激励器恢复正常状态时，必须重新调整。根据实际情况，参考频响均衡调整，在激励器的输出端检查频率特性曲线。如果更换了图像调制器，或者安装新的印刷电路板，必须重复进行上面的调整。否则，一般情况下，不要轻易调整平衡电位器。在调整平衡之前，一定要保证其它方面的设置都已经校准了，才可以进行调整。 频响均衡调整：在图像调制器上，有3个地方共同控制着电路的频率响应，它们分别是：斜率控制SLOPE、品质因数Q和频响校正FREQUENCY。其中斜率控制SLOPE，用来倾斜整个扫描曲线的波形。Q值和频率响应FREQUENCY这两个电位器配合使用，用来校正载频附近的频响。 这些控制电位器，仅仅用来把激励器的频响特性曲线调整的平坦，而不能校正其它地方的频响误差。如果电路不需要进行均衡，就把Q电位器R20和频响调整电容C11逆时针旋转到底，这样就能有效地把相关电路从整个线路中分割出来。这部分调整，是在输出电平和调制度已经校准的前提下进行的。否则，要先对图像调制器进行设置。在均衡调整过程中，不允许对电路作很大的均衡补偿，最好不要超过1dB。因为校正量过大，会衰减调制器板的输出电平，而且还要重新调整视频输入电平。所以，只能对这部分电路作轻微的调整就可以了。 校准步骤：在激励器的视频输入端，加一个0-5MHz的同步脉冲扫频信号。38.9MHz中频信号的下边带，到了图像载频信号就变成了上边带。这是因为本振频率比图像载频高的缘故，在中频通道监测频响代替在射频通道监测频响，波形是不一样的，要引起注意。由于亮度通道的带宽较宽，所需的扫频范围也就大，共有0-5MHz六个频标。如果测量色度通道，由于色度通道的带宽较窄，所需的扫频范围也就小，最大为2.5MHz。 观察激励器输出端的频响曲线，把残留边带电路板上的切换开关S1拨到OUT位置，调制器电路板上的群延时补偿开关S101和S102拨到OUT位置。逆时针方向，把Q值电位器和频响电位器FREQ都旋转到底。此时，扫频曲线应该只有轻微的倾斜。用斜率控制电位器SLOPE调整，让曲线尽可能大地倾斜，使光标处的电平超过要求校正的边带门限位置。 如果频响特性曲线已经平坦了，就让Q值电位器和频响电位器FREQ离开原来的位置。如果两个光标的位置没变，但光标之间的频响发生了变化，就要调整Q值电位器和频响电位器FREQ。顺时针缓慢调整Q值电位器，然后调整频响电位器FREQ，直到通带内的频响发生明显的变化。再看一下载频下面的曲线，可能要反复调整几次。顺时针方向，尽可能在很小的范围内调整Q值电位器，轮流调整Q值电位器、频率电位器FREQ和斜率控制电位器，使整个通带内的频响特性曲线平坦。把残留边带滤波器切换开关拨到IN位置，根据需要，再重新调整频响。 整机延时补偿调整：如果需要测量和校正中频寄生调相ICPM，要在整个发射机群时延调整之前来进行。还有，发射机的激励器上安装了接收机均衡电路时，一定要把接收机伴音陷波器接入电路中。正常情况下，每一部分的平衡电位器“ BALANCE”和相位控制电位器“ PHASE”，能够在很小的范围内校正频响特性曲线的缺陷，而不相互影响群延时的校正。参考着图2的图形，适当地调整群延时部分的Q值和频响控制FREQ，将不会影响频响的调整。

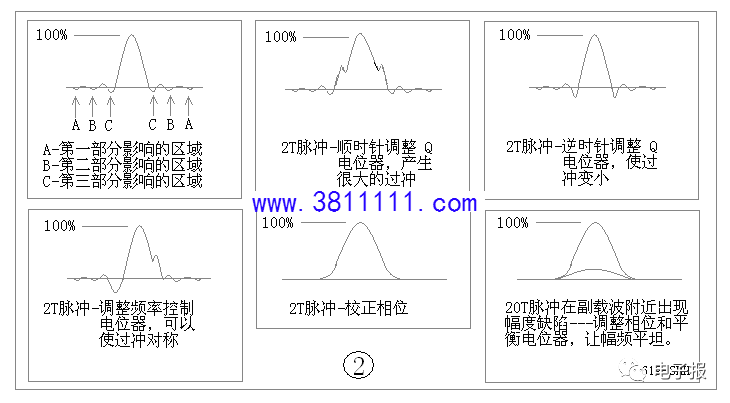

把多波群和同步头信号，加到激励器的输入端。在边带波分析仪上，观察发射机的输出波形。在发射机双工器之前进行取样，而且要把双工器均衡电路旁路。把群延时补偿开关DELAY COMP拨到“OUT”位置。把残留边带滤波器开关VSB IN / OUT拨到“OUT”位置。要确保发射机的频响特性，在残留边带滤波器和群延时补偿都处于旁路状态下，进行校正。如果以前没有对群延时校正过，不知道从哪些地方着手调整群延时，或者不知道群延时调整需要哪些条件，就按照前面“校准步骤”段落中叙述的方法，进行调整。把残留边带滤波器VSB和群延时补偿DELAY COMPS旁路开关，拨到“IN”的位置上。 用平衡控制电位器和相位控制电位器，调整整个发射机的幅频特性曲线处于最平坦的形状。印刷电路板前面的校正电位器主要控制下边带波形，而电路板后面的调整主要控制上边带波形。Q值电位器和频响电位器FREQ对群延时的影响，可以通过观察下面的波形进行调整。在上图中，2T脉冲波形上出现振铃的幅度要最小，12.5T或者20T脉冲的基线出现的失真要最小。 注意：千万不要把频响控制电位器FREQ，从预先调整好的位置上旋转超过2圈，更不要随意拨动旁路开关。否则，将看不到调整这些电位器对幅频特性的影响。你期望看到的那些光标，可能已经离开了起始点，不会在示波器上出现。 给激励器加一个复合视频信号，调整电路板前面的频响电位器FREQ，观察2T脉冲两边的对称过冲波形变化情况。调整电路板前面的Q值电位器，观察2T脉冲波形，让过冲的振铃最小。调整电路板后面的频响电位器FREQ，观察12.5T或者20T脉冲两边对称的基线变化情况。调整电路板后面的Q值电位器，让12.5T或者20T脉冲振铃的幅度最小，振铃边缘变得缓和，最好让这两种情况得到折衷的波形。反复调整幅频特性曲线和脉冲波形，直到这两个条件都达到满意的效果。每次调整完群延时指标，都要紧接着检查别的参数。因为，校正群延时指标时，会引起微分增益、ICPM和微分相位的变化。如果需要的话，可以从双工器后面取样，并且要对双工器进行适当调整。经过上面的调整，图像中频信号可以达到最佳状态。 |
