一台小米L49M5型液晶彩电,开机后背光亮,灰屏。

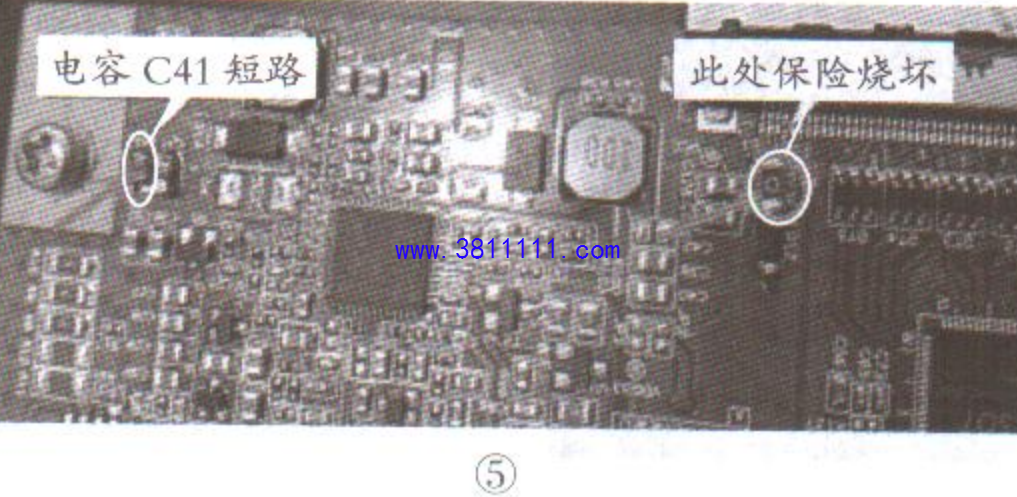

分析检修:在路检测逻辑板电路,发现12V供电保险电阻已烧断，且保险后级电路对地短路。首先检查VGH电压

形成电路，发现贴片电容C41短路，如图5所示。更换保险电阻和C41后试机，故障排除。
