创维22L08IW型液晶彩电,三无的维修实例

一台创维22L08IW型液晶彩电,三无。

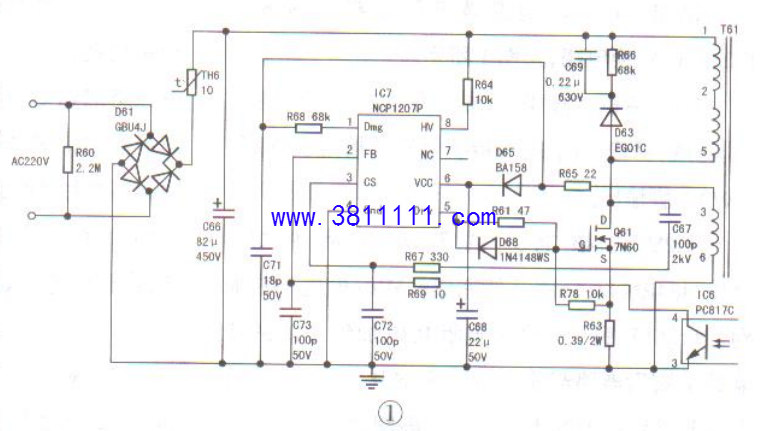

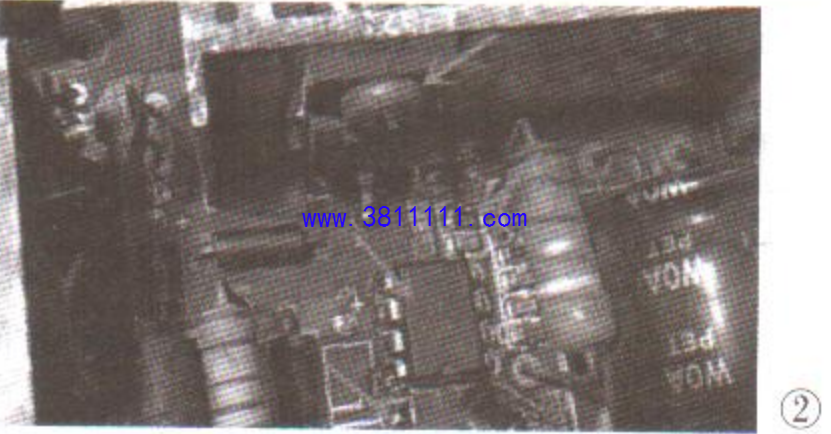

分析检修:拆机检测,电源板上的保险已烧断，测得+300V电压滤波电容C66两端在路电阻为0Ω。进一步检查,发现开关管Q61(7N60)已击穿，电阻R64(10kΩ)已烧毁,相关电路如图1所示。根据经验,怀疑电源芯片IC7(NCP1207A)已损坏。将上述损坏元件全部更换后开机,还是没反应。测量C68两端电压在8V左右波动,正常值约为12V,说明电源没起振。进一步在线检测,发现R67开路(见图2),换新后开机，故障排除。
