长虹3D50C5000i液晶彩电图像昏暗,背光亮度明显不足的维修

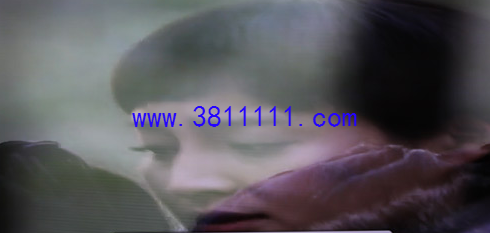

长虹3D50C5000i液晶彩电图像昏暗,背光亮度明显不足。

分析检修:电源板版号HSM35D-6M6，上电,测LED+电压不足50V(正常值约63V)，但U303的亮度控制端电压均为2.3V,正常。分析认为,故障可能是U303②脚输出的激励脉冲的占空比过低所致。由于IC内部振荡器的振荡频率会影响激励脉冲占空比，所以检查U3033的36脚外接的振荡频率设置电阻R448，发现其所在线路板受潮严重。先用无水酒精清洗,然后用吹风机烘干后试机，故障排除。此时LED+电压已升至63V，电视修复。
