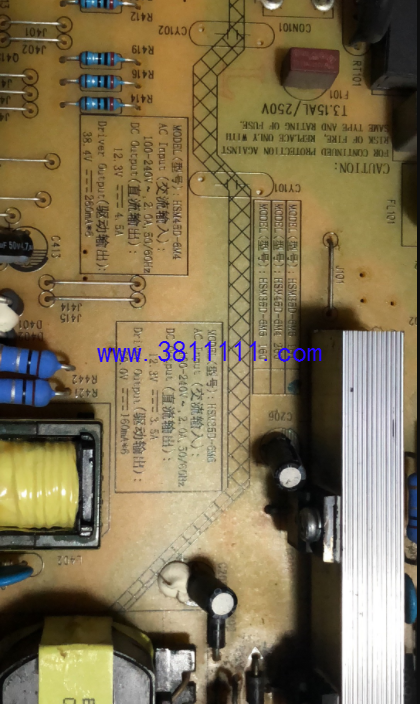

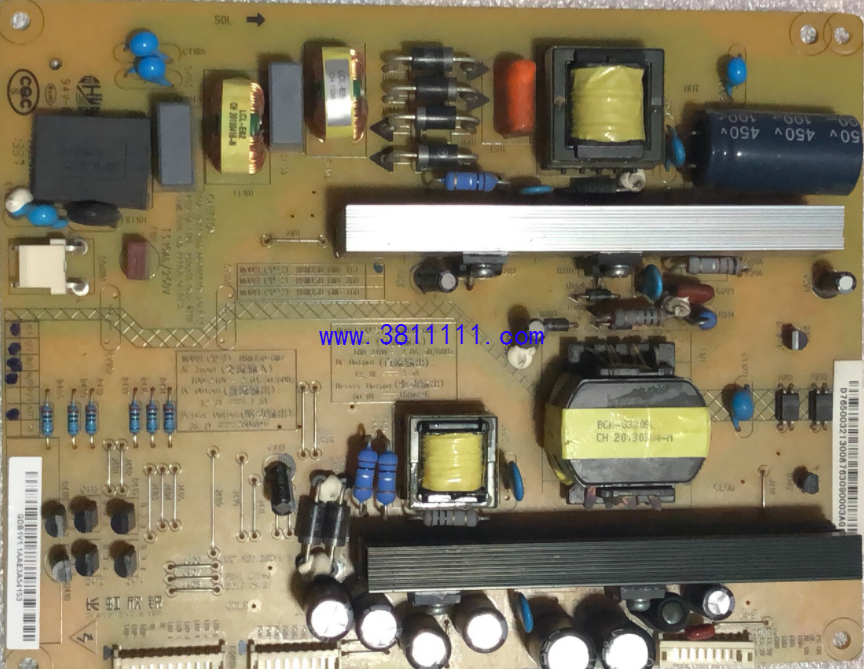

长虹3D50C5000i液晶彩电电源板HSM35D接通电源开关后，待机指示灯闪烁数次后常亮,二次开机后待机指示灯不熄灭，不开机。 分析检修:查市电整流后的300V电压正常，U101⑤脚电压为17V,但开关管Q201的漏极电压为0V。检查相关供电元件，发现续流管D201(MUR460)-端开焊,补焊后开机，故障排除。
同样的电视故障2 分析检修:经查,市电整流滤波后的300V及U101⑤脚的17V电压(启动电源提供)均正常,但开关电源无输出。用示波器监测U101⑥脚波形，发现在开机时有激励脉冲输出,随后消失,怀疑该故障系保护电路动作所致。分别在30V及12.3V电压输出电路中串接一只电流表后试机，发现电流并不大,不存在过流问题。接下来用万用表监测U101③脚电压,发现开机时电压超过3V,看来故障系过压保护电路动作所致。检查稳压系统元件,发现电阻R215开路。换新后开机，故障排除。
|
