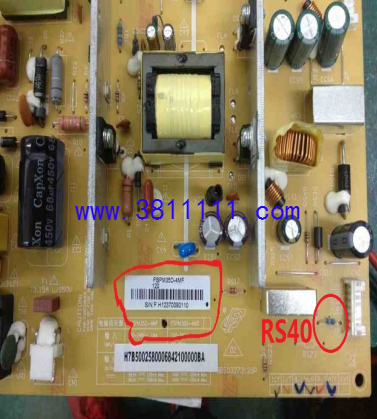

型号电源板有两个常见故障： 第一：屏不亮，根据维修经验，LED背灯不亮；测量插座CN2的LED+电压为50V左右，LED+端正常工作电压应为100多伏，说明US2（BD9472FP）没有工作；测量电源初级PFC电压400V正常，只有US2及外围元件和LED背灯引起此现象，测量US2第4脚供电为12V,检查LED+电压形成电路QS2、DS10、DS1、ECS8、US2都无损坏，当检查外围元件RS40（1兆欧）时，测量RS40电阻已经断路，RS40一端接LED+,另一端接US2的第22脚，此脚应该是LED+电压检测反馈脚，当检测脚断路后，US2内部电路无工作，US2第9脚输出激励脉冲关闭，LED+电压形成电路不工作，更换RS40故障排除。

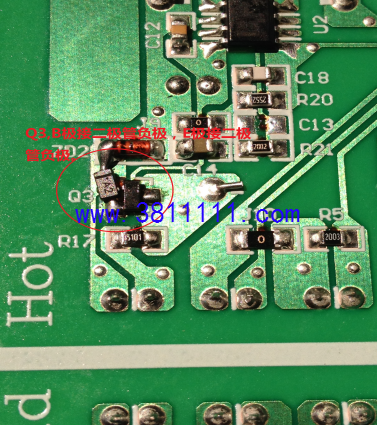

第二：不开机 接通交流电，没有12V输出，但是PFC电压是390V,让我感觉到有些意外，首先检查开待机控制电路，根据维修经验发现Q3的基极和发射极之间没有加装二极管，测量Q3没有问题，怀疑Q3性能不良，代换一个试试，还是原来故障，最后把Q3的基极和发射极并联一个1N4148，二极管负极接Q3的基极，二极管正极接Q3发射极，故障排除，开机测量12V输出正常，待机时PFC电压为298V，开机后PFC电压390V.
|
