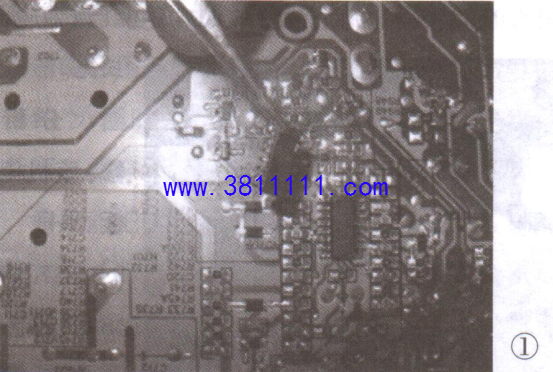

例1:一台飞利浦42PFL5609/93液晶电视,三无。 分析检修:测副电源无3.3V开机电压输出，副电源集成电路U801的供电电压为0V。检查前 级电路，发现启动供电电路中的电感L807(4700uH)已霉断。用导线连接断点后开机,故障排除。 例2:一台海信TLM32V66C液晶彩电，开机后背光不亮,伴音正常。 分析检修:该机采用高压电源一体板,型号是RSAG7.820.1731。测量背光电路,供电正常。逆变变压器T702初、次级无开路或短路现象。该机高压控制芯片采用OZ9938( N701),如图1所示。根据笔者检修三星液晶显示器的经验,OZ9938损坏易出现黑屏故障。更换0Z9938后试机，故障排除。

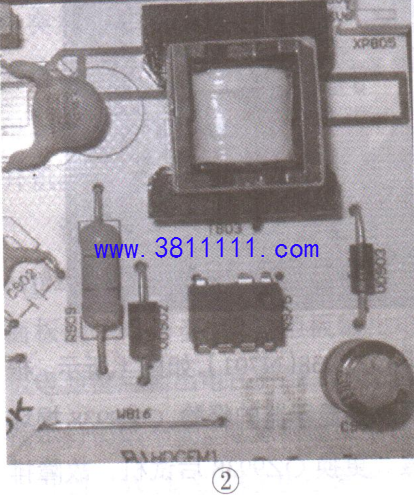

另外，创维26L08HR.26L15SW液晶电视(电源背光一体板型号是5800-P26TQM-0010),雷击时易损坏OZ9982. 0Z9939等高压控制芯片，从而出现黑屏故障。 例3:一台海信LED50K310X3D液晶电视，三无 分析检修:该机电源板号为RSAG7.820.4489。上电后，测副电源无5V待机电压输出。断电后测次级无短路现象，初级元件无明显损坏，怀疑副电源芯片N975( TNY175)异常,如图2所示,换新后故障排除。 例4:一台创维42L26HC液晶电视，图像中亮度较暗区域的细节不清晰,如图3所示。

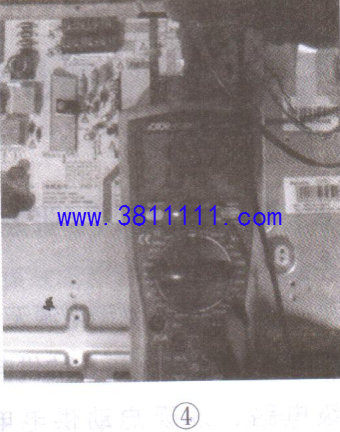

分析检修:该机电源板型号是L3N01A。测量电源有AC220V输入，大电解上有300V直流电压，但是电源次级没有电压输出。断电后,用数字万用表二极管挡测量电源次级整流管D11、D12,有一只已击穿短路,如图4所示。把这两只二极管用D20100代换后通电试机,故障排除。

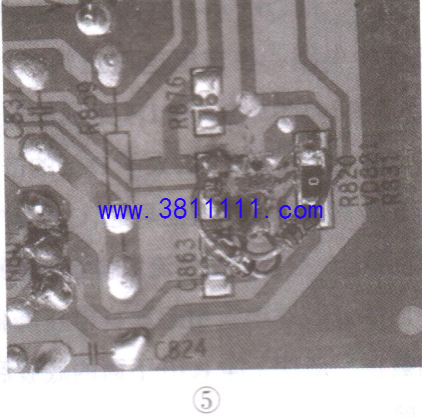

例6:一台海信LED32K100N液晶彩电,三无。 分析检修:上电测得电容C810两端电压为310V ,但开关电源次级输出电压均为0V。用户告知此机是在打雷后才出现故障的，怀疑电源板有问题。 检测发现光电耦合器N808、三端稳压器N807(TL431).二极管VD821(丝印号DS7)均已击穿,更换上述元件后试机,开关电源仍无输出。 此时测得电源驱动块N801( 1271A)的⑤脚电压为6V,悬空⑤脚,电压升到20V,证明N801已损坏。 换新N801后通电,故障排除。 VD821外形像贴片三极管，实际是两只二极管,笔者用2只1N4148型二极管代换成功,如图5所示。
|
