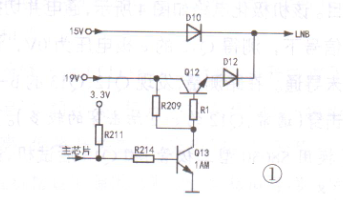

一台思达柯HL-3532户户通卫星接  收机,有时出现彩色异常且收台不全现象。分析检修:首先更换主芯片旁的27MHz晶 振，图像彩色恢复正常。查看收到的电视节目,发 现全是左旋节目，说明该机无法收视右旋节目。 该机极化切换电路如图1所示。经查Q13( 1AM) 的b-c结已击穿,但换新后试机还是击穿。 主芯片是通过控制Q13的导通来间接控制 Q12,从而达到控制极化电压的目的。在检查中 发现Q12的丝印号为Y2,实际型号是S8550,这 是一-只PNP型三极管,明显与电路不符(估计是 前位维修人员换错了)。将Q12换为S8050型三 极管(丝印号为Y1),并更换Q13后试机,故障 排除。 |
