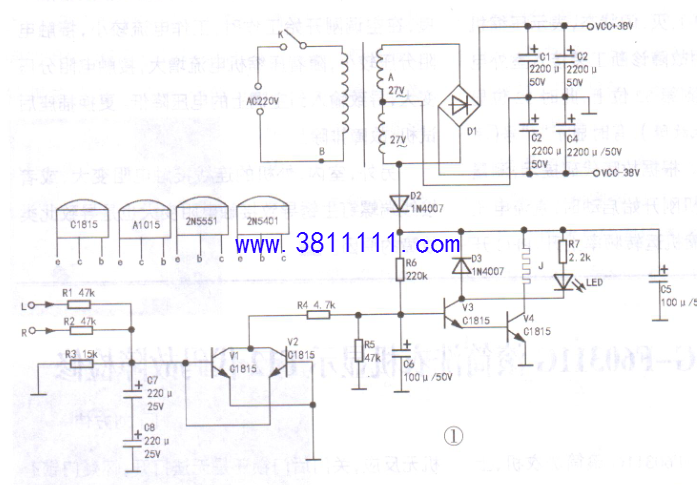

一台FUSHENG-AV3800功放，上电后指示灯亮,无伴音输出。S出，<又拆开机壳试机，发现扬声器保护继电器不吸合。功放板上左声道功放电路中,电阻R8、R9已烧黑,手摸左声道4只功率管没有温升。实绘该机扬声器保护电路如图1所示。 接通电源开关K,电源变压器B初级线圈得到220V交流电,次级线圈得到双22V交流电,经过D1及C1~C4整流滤波后,得到+38V直流电，供左右声道音频功率放大器使用。同时,B绕组上的交流电经D2整流、C5滤波得到34V直流电压,供扬声器保护电路。34V电压一路经继电器J的线圈加至V3、V4集电极;另一路经R6、C5分压后对C6充电。刚开始充电时,C6正极对地电压约为0V,V3、V4截止;当C6两端电压升到约1.4V时,V3、V4导通，继电器吸合,LED发光;R5也是电源断电后C6的放电电阻,R1~R3是左、右声道功放级输出中点电压取样电阻。C7.C8反向串联构成1只无极性电容,对地旁路从R1.R2过来的音频信号。当功率输出级出现故障,中点电压高于正常值0V时,V2因b-e结反偏而截止,V1因b-e结正偏而导通,V3、V4因b极电压大幅下降而截止,继电器线圈失电,触点断开以保护扬声器,同样,当功率输出级出现故障，中点电压低于正常值0V时,V1截止、V2导通,V3、V4截止,继电器触点断开。 通电后用500型指针表10V挡监测C6两端电压,始终在0.8V左右变化,继电器不吸合。断电拆下C6再通电,继电器吸合,说明C6漏电。

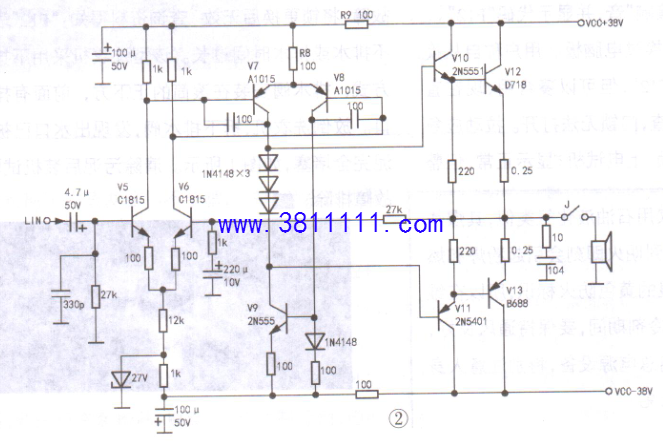

更换C6后试机,几秒种后继电器吸合,右声道扬声器有声。 接下来检修左声道无声故障,左声道功放电路如图2所示。断电后在路测量左声道功放元件,发现V8c-e结击穿,更换V7、V8及R8、R9后通电,左声道扬声器有声,不一会儿后R8、R9再次冒烟，立即关机。分析认为,冒烟原因应是新换上的A1015型三极管与V7、V8的参数相差太大。选用两只放大倍数-致的ZH5551型三极管换上试机,故障排除。例 |
