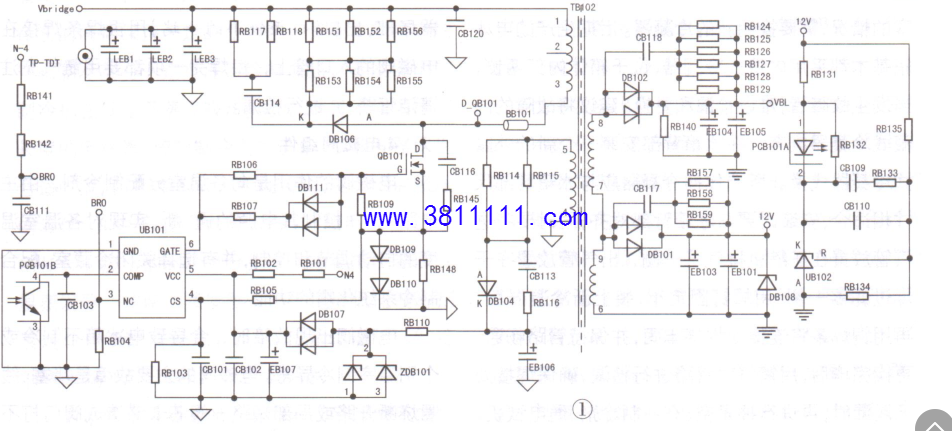

海尔LE32A30G型液晶彩电屡损开关管检修 一台海尔LE32A30G型液晶彩电(TPD T920PB731主板),屡损开关管。 拆机检查，发现三合一主板上保险丝.(T3.15A)开路，开关管QB101短路，瓷片电容CB116( 100pF/2kV)开裂,电阻R145(502)开路，估计电源芯片UB101(丝印号为277]15)已损坏。拆下上述元件，更换保险丝后通电，测得800V电压正常。查看该机开关电源电路，如图1所示。根据UB101的引脚功能，决定换用OB2273,安装时③脚悬空。更换CB116、QB101和RB145后，在保险丝位置串接一只100W白炽灯泡，检查无误后通电开机，电源部位发出“滋"一声响,灯光微亮一下后常亮。断电测试,QB101已短路,看来故障另有原因。 分析认为,试机时在保险处串接了灯泡,则开关管过压损坏的可能性不大,造成QB101击穿的原因很可能是过流,难道电流检测电路有问题?流过QB101的D.S极电流通过电阻RB148到地，RB148两端电压正比于QB101的D.S极电流。 UB101④是QB101电流检测输入端,其电压来自RB148两端。UB101内部电路根据④脚电压控制⑥脚输出激励脉冲的占空比，从而控制流过QB101的电流。检查UB101④脚外围电路，发现二极管DB109和DB110的正反向压降都只有0.3V,明显异常。拆下检查,均已击穿。DB109和DB110击穿后,QB101的电流取样电压被旁路到地,UB101④脚电压大幅下降，UB101⑥脚输出脉冲异常，造成QB101过流损坏。 更换QB101和UB101，且不安装DB109、DB110,通电试机,故障排除。 相关实物如图2所示。
|
