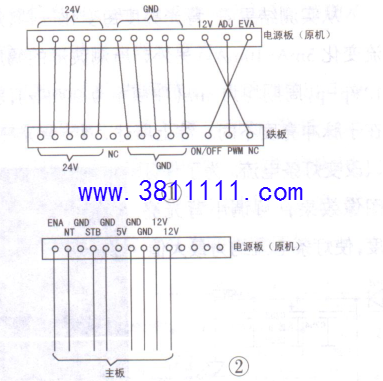

创维42E350E(8M07机芯)液晶电视电源板代换一例 一台创维42E350E型液晶电视(8M07机芯主板),使用的是168P-P47ELL-02型电源板。该板与主板和背光板的连接关系如图1.图2所示。

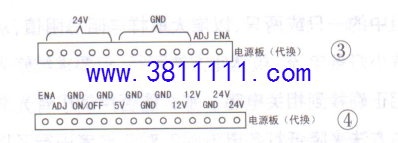

待机时,主板输出STB信号为低电平,电源板上的PFC电路不工作,开关电源输出12V供给主板(主电路所需的5V.3.3V、1.2V等电压由12V经DC- DC转换得到),输出24V供给背光板,因主板输出的ENA、ADJ信号为低电平，所以背光板不工作。二次开机后,主板输出STB、ENA、ADJ信号均为高电平,PFC电路和背光板工作(PFC电压为390V )。 经查,该机电源板大面积损坏,决定换用手头的168P- P42ELF-11型电源板。新电源板的插座定义如图3、图4所示。

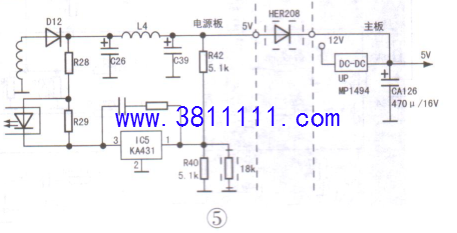

待机时只有副电源输出5V,而主电源不工作;二次开机后主电源才输出12V、24V。为了让主板正常工作，则需改动电路。若将副电源输出的5V电压直接与主板DC-DC电路的5V输出端相连,这两个稳压电路会相互影响,甚至造成电路损坏。若断开主板上DC-DC电路不用,只用副电源输出的5V供电，但二次开机后5V负载大增,会.超出副电源5V的额定电流(500mA)。为此笔者先在电源板副电源5V输出端串接一只HER208型二极管，再用导线连接至主板上DC-DC电路的5V输出端,如图5所示。增加二极管的目的是避.免两个稳压电路相互影响,均能正常工作。由于串接二极管后输出电压降为4.4V,使得主板5V供电偏低，为了保证主板正常工作,决定将副电源输出电压提高至5.7V，具体方法是在三端精密稳压器TL431①脚对地取样电阻R40上再并联一只18kΩ电阻。按上述方法改动后试机,一切正常。
|
