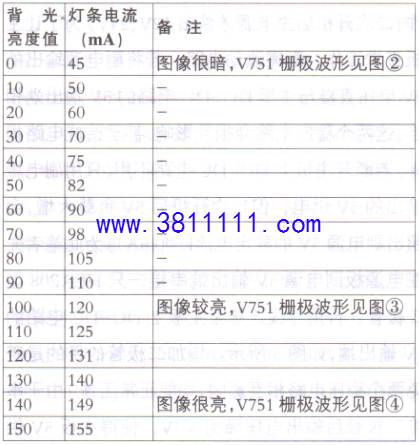

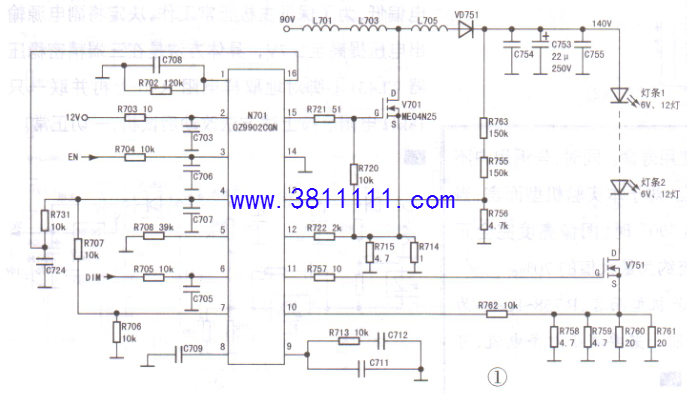

康佳32F3300CE型LED液晶电视换灯条调低背光亮度减小灯条电流实验报告 图雨在更换LED液晶电视的灯条后,为了延长新灯条的使用寿命，通常拆除灯条电流反馈取样电阻中的一只或两只,以增大取样电阻总阻值,从而减小灯条电流。虽然此方法可行,但要求维修人员.能正确找到相关电阻。那么能否用调小背光亮度的方法来降低灯条电流呢?对此笔者进行了以下实验。 实验机型为康佳32F3300CE型LED液晶电视,其背光电路如图1所示。该机屏内两根灯条串联,每根灯条由12只6V灯珠串联而成。CPU输出调光脉冲DIM，送给N701 (OZ9903CGN )⑥脚。该机背光亮度可在“0~150”之间调节，步幅为“10”,即有15挡。当背光亮度在“0~150”之间变化时，测得N701⑥脚波形幅度一直为3.2Vp-p、周期一直为5ms(即频率200Hz)。接下来,用47型万用表(置于500mA直流电流挡)及示波器,测量V751栅极的波形(幅度5V/DIV,周期1ms/DIV ),实测结果见表1。从实测结果看,背光亮度每变化-挡,灯条电流变化5mA~10mA。另外，所测波形的幅度均为12Vp-p,周期均为5ms(即频率为200Hz),差别仅 在于脉冲亮度不同。综上所述,调节背光亮度,可以改变灯条电流。为了保证图像效果，可调小背光亮度,使灯条电流约为最大值的70%，以延长灯条使用寿命。同时,告诉用户不要随意调大背光亮度。对于本实验机型而言,当背光亮度调为“80"或“90”时,图像亮度完全正常,但此时的灯条电流约为最大值的70%。 提示:对于本实验机型而言,R758~R761为灯条电流反馈取样电阻。若要减小灯条电流,可拆下R758或R759。 表1背光亮度灯条电流实测值
|
