ACER 4743z笔记本不显示故障维修

ACER 4743z笔记本不显示故障维修

-台4743z笔记本电脑(板号:JE43-CP),开机后不显示。

接维修可调电源，测得整机电流在0.004A~0.009A之间波动。拆机检查，目测主板无明显异常。上电测量,3D3V_ _PWR及5V_ PWR待机电压均为0V(正常值分别为3.3V和5V)。断电后用万用表测量这两组电压供电电感L21.L22对地阻值分别为320和2102(正常),看来待机芯片U33 (TPS51123 )工作不正常。

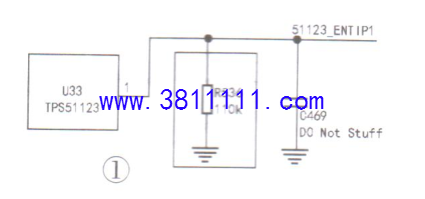

测量U330⑥脚VIN(公共点供电输入)电压为19V,⑧脚VREG3(3.3V线性电压)电压为3.3V,①脚VREG5 (5V线性电压)电压为5V,⑥脚51123_ ENTIP2 (3.3V 待机开启信号)电压为0V (均正常)。但①脚51123. ENTIP1(5V待机开启信号电压为1.5V,正常值为0V低电平。断电后,测量U33①脚对地阻值,为无穷大,明显异常。U33①脚外围电路如图1所示。怀疑U33损坏或者下拉电阻R536损坏。先拆下R536测量,发现其阻值已经变为无穷大，换新后试机，故障排除。
