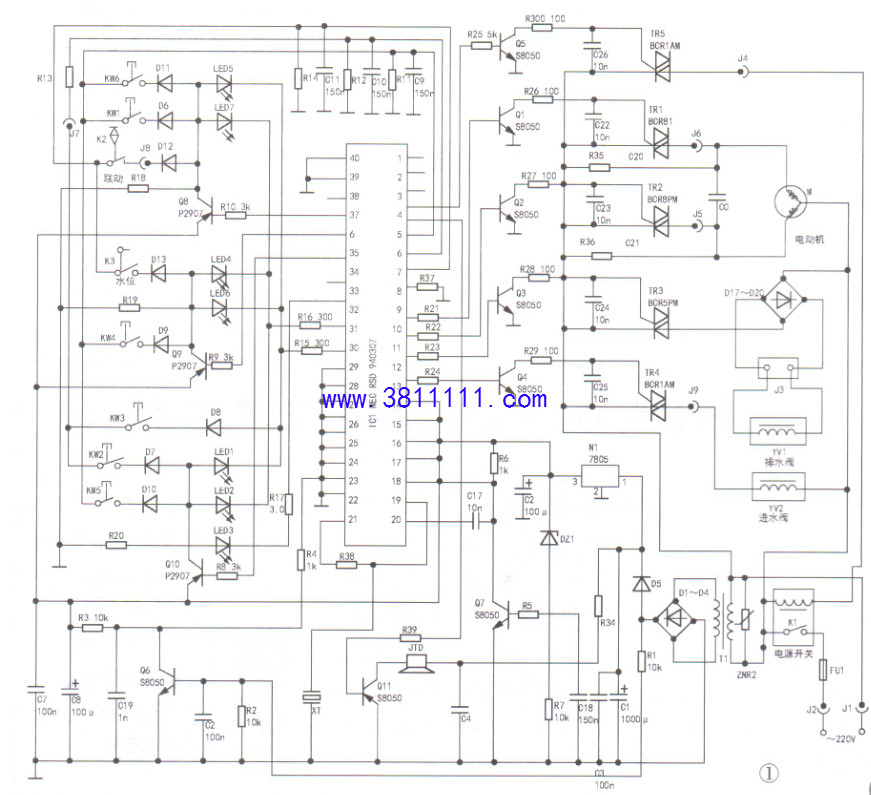

荣事达XQB38 -92型微电脑全自动波轮洗衣机整机不工作的检修 该型洗衣机采用CPU (微处理器)芯片NECRSD940307进行智能管理和控制,整机电路如图1所示。整机不工作(故障表现为:通电后无任何显示,蜂鸣器不响,操作各按键均无效,洗衣机不工作)是最常发生的故障,故障原因也较多,如:交流供电、直流电源、过零检测、自动复位、时钟振荡及CPU芯片等工作异常,均可产生整机不工作故障的。本文针对实修中的六种常见情况进行讲解，其修理方法也可供荣事达系列及其他微电脑控制洗衣机检修时参考。 1.保险丝熔断. 检查保险管FU1熔断且发黑,说明负载有短路故障。FU1作为交流负载起过流熔断保护作用，交流负载包括有过压或错相保护压敏电阻(正常阻值无穷大)、电源变压器T1初级绕组(正常820Ω),进水电磁阀YV2(正常阻值4.5kS).排水电磁阀YV1(正常阻值8k0)及整流管D17~D20、电动机M正反转绕组(正常阻值正、反转绕组均30Ω)、电源开关K1自锁线圈(正常阻值为1.2kΩ)。更换FU1后测电源插头两插片间的电阻值极小，分别拔掉电脑板插件J3J4J5、J6J9,当拔下J3时阻值变为80092,由此表明除排水电磁阀YV1有问题外，其他电路及元件基本正常。测YV1两端电阻,发现已烧损短路,导致FU1熔断,而串接的双向可控硅TR3也有可能击穿，否则,若TR3开路或关断时UF1不会熔断。更换排水阀YV1.TR3后试机,当程序运行至排水时,排水阀发出较大的“哒哒”声,显然桥式整流电路有问题。再拔下J3,测D17~D20电阻,发现有击穿短路现象,更换整流管后再试机,故障彻底排除。 2.电源自锁开关合不，上通电后按动电源开关K1按钮，按钮立即弹起,K1不闭合导致整机无电不工作。在通电时电源开关K1不能自锁，或执行完工作程序并延时数秒钟后K1不能自动断电，-般是电源自锁开关或其控制电路有故障。遇到这种故障, -是不能强行压住开关不放，否则会造成开关内置脱扣装置损坏;二是由于无指示灯发光,未能指示按键操作情况而无从判断故障。先拔下J4、K1控制线圈，测其阻值约1.2kΩ( 各机型不完全一样),如线圈开路或短路漏电,应更换开关K1。然后顺次检查Q5.TR5、C26.R25、R30及IC1④脚输出,发现是TR5击穿,用BCR1AM双向可控硅更换后,故障排除。 有两点需要说明: -是拔掉J4后再按K1按钮时,电源开关就不会自行弹起,这时可根据指示灯及操作开关情况进行故障部位判断;二是发生这种故障时,有时CPU(IC1)④脚不时输出高电平，多数是因控制电源电路输出电压不稳定或干扰造成的,极易误判为CPU损坏,检修时应注意。 3.无+5V直流电源电压输出. 正常时三端固定稳压器N1(7805)①脚输入电压约+15V,③脚输出电压为+5V+0.5V,若有异常,先测T1次级有无交流16V电压,若无,可断电测T1初、次级绕组电阻值,正常时分别为820Ω和0Ω。如正常,再测桥式整流管D1~D4及隔离管D5正、反向电阻,正常时分别为100和无穷大,否则为二极管失效(无单向导电功能)。如N1输入、输出电压偏低，多为电源滤波电容C1、C2、C3、C7.C8击穿或漏电造成的。 4.电源过零检测电路不良 电源过零检测电路由Q6、CPU的②脚等组成。工作时,R1.R2对D1~D4整流输出的直流脉冲电压进行分压取样，当Q6基极电压上升到0.7V以上时Q6导通,CPU3脚经R4获低电平;当Q6基极电压下降到0.7V以下时Q6截止，CPU②脚获高电平信号,CPU根据过零状态输出控制双向可控硅TR1~TR5的导通信号，可防止双向可控硅损坏。通电,测CPU的③脚电压略小于0.7V,正常时应有大于0.7V的跳动变化,说明过零检测电路有故障。依次检查R1、R2.R3、R4、C2、C19等元件均正常,怀疑开关管Q6不良。用一只S9013(原为S8050 )更换后试机,洗衣机恢复工作,故障排除。 5.CPU不复位 上电自动复位控制电路以Q7为核心组成。 CPU①脚为复位脉冲输入端(高电平有效),加电瞬间,CPU①脚经R6获高电平( 正常值大于4.5V),同时N1③脚输出5V电压经稳压管DZ1、R7分压对C18充电，当C18电压上升到Q7起控值时Q7导通,将CPU18电压下拉为低电平(小于0.1V)，使其内部随机寄存器RAM复位清零，完成初始化且做好工作准备。顺次检查D21、R7.R5、C18.R6均未发现问题,取下Q7测量,发现其c-e极间电阻为数百欧( 正常值为无穷大),说明Q7性能变劣(穿透电流过大),将18脚电压拉低,导致18脚复位脉冲持续时间不足而无法复位。更换Q7,故障排除。 6.CPU时钟停振 时钟振荡电路由石英晶体XT、稳频电阻R38及CPU的39、21脚内部电路组成,产生基准时钟信号。正常时,CPU的19、21脚电压分别为2.4V和2.8V(约1/2VCC), 实测19脚电压为0.5V,21脚为4.9V ,说明时钟电路停振。此故障多为石英晶振破碎、镀银层脱落等造成的，用一只良好的晶振代换后试机，故障排除。
|
