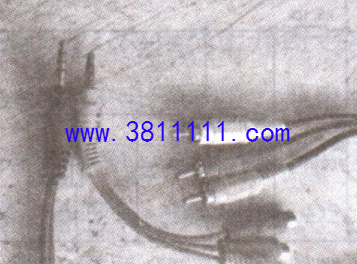

海信LED39K680X3DU型液晶彩电三无故障维修 一台海信 LED39K680X3DU 型液晶彩电,雷击后三无。 拆机检查，发现电源板主芯片N871(16脚贴片IC)中心部分已炸飞,并且该芯片外围多只元件损坏。购回同型号(RSAG7.820.4903/RH )电源板,得知N871型号为CNP1396AG。装上新电源板试机,字符正常。该机AV1输入采用中3.5mm三线插头，如图1所示。输入AV信号,屏显“无信号",难道AV输入端雷击受损?测量AV输入线及主板上的AV输入电路,未发现异常。在试机中发现，该连接线的红色端才是视频信号输入端，黄色端与白色端均为音频信号输入端,这与普通AV线不同。
|
