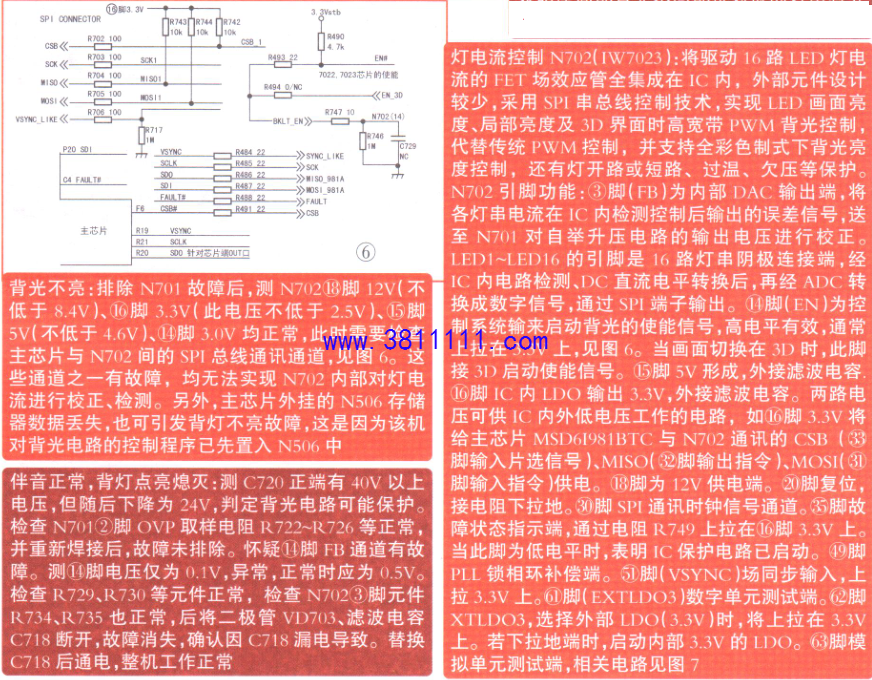

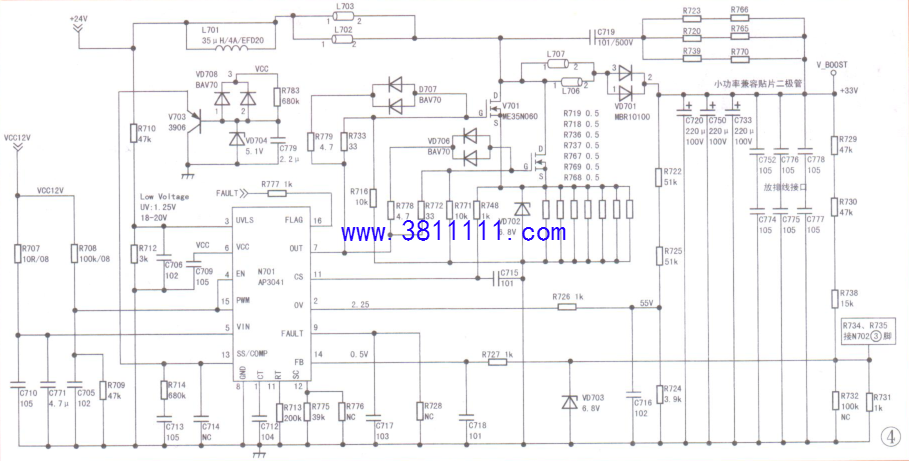

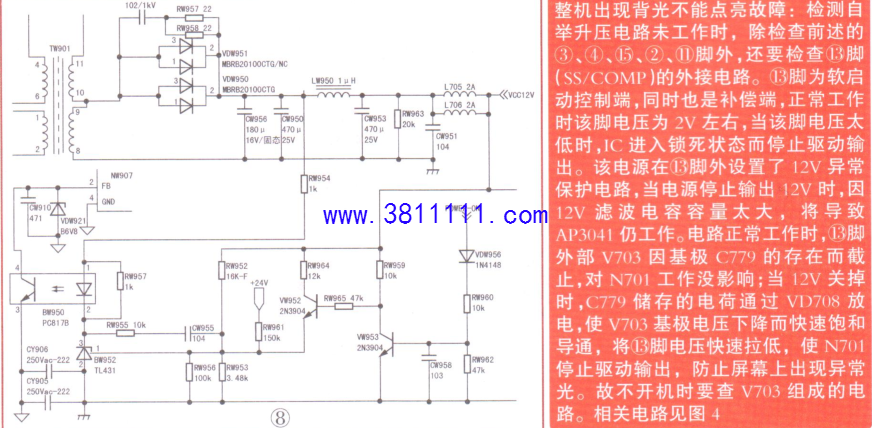

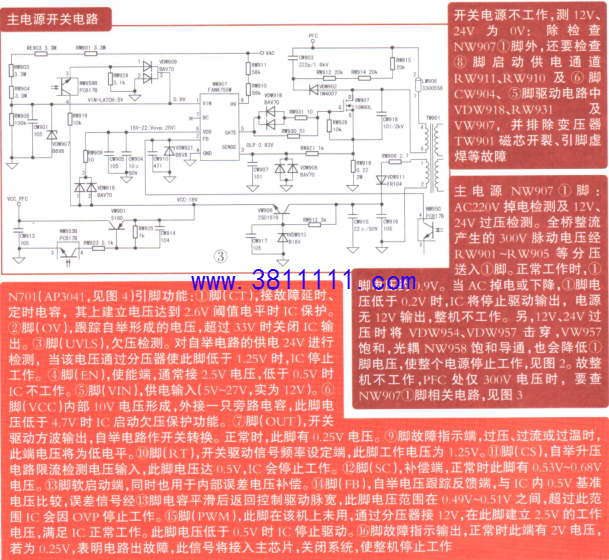

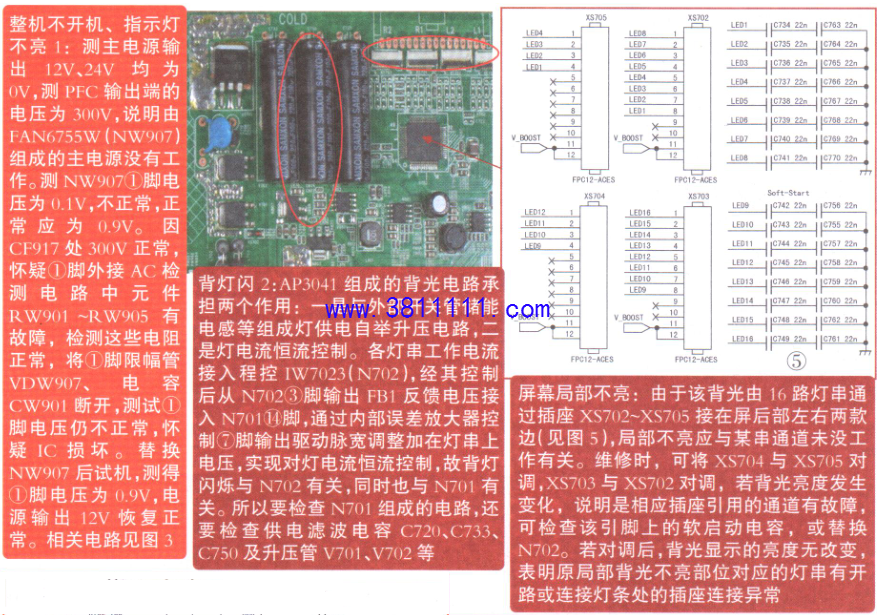

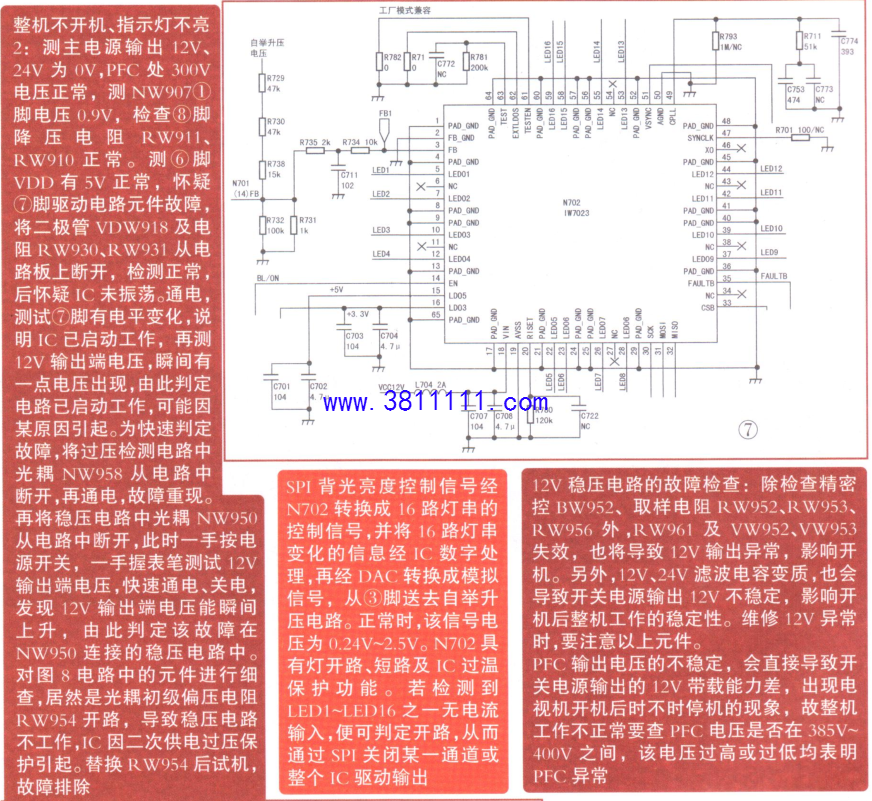

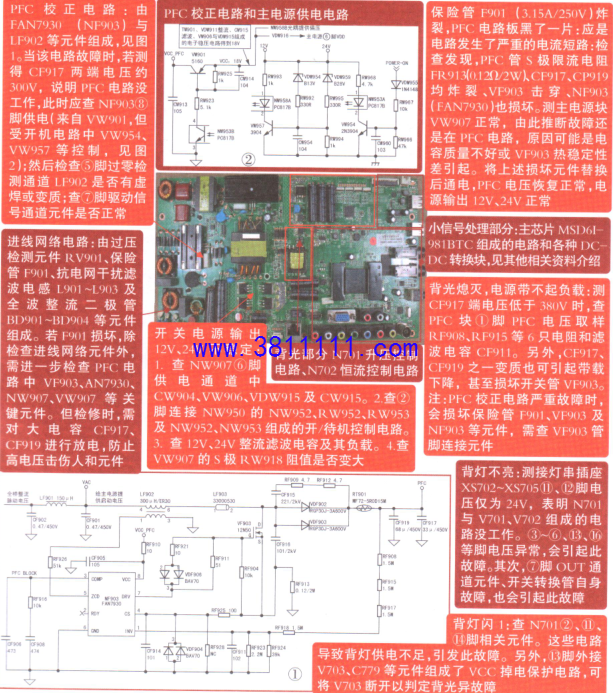

康佳液晶彩电的35016997二合-主板， 将主芯片组成的(图像、伴音及控制系统)电路和开关电源、背光 电路制作在同-块板上。其中,开关电源的PFC采用FAN7930、主电压块采用FAN6755W.背光升压块采用 AP3041、恒流控制块采用IW7023。主芯片型号为MSD6I981BTC,由它与Boot引导程序存储块W25X08A (N506)、复位块IMP810(N512)、程序块K9F2G08U0C(N510)、DDR(N502 ).功放MSH9010(N202 )等电路 组成整机信号及控制电路。该型号主板应用在康佳LED46R5100DE等机型液晶彩电中。
|
