二极管半波、全波整流和稳压、检波电路原理应用

二极管半波、全波整流和稳压、检波

晶体二极管是常用半导体器件。它是由一个P型半导体和N型半导体行程的P-N结，并在P-N结两端引出相应的电极引线，在加上管壳密封制成的。

它最重要的特性就是单方向导电性。即在电路中，电流只能从晶体二极管的正极流入，负极流出。

半波整流：

二极管的功能特点见下图：

这是一个半波整流的电路原理图，在该电路中，二极管起整流的作用。

由于二级管具有单相导电特性，在交流电压处于正半周时，二极管导通；在交流电压处于负半周时，二极管截止，因而交流电经二极管VD整流后就变为脉动电压（缺少半个周期），然后在经RC滤波即可得得到直流电压。

全波整流：

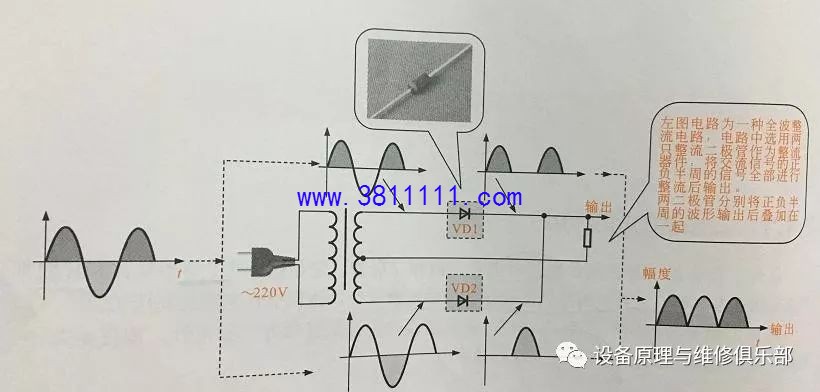

二极管制成的全波整流电路如下图：

这就一个全波整流的电路原理图，在该电路中，变压器次级绕组分别连接了两个整流二极管。这样，就相当于变压器次绕组中间抽头为基准组成上下两个半波整流电路。依据二极管的功能特性。二极管VD1对交流电正半周电压进行整流；二极管VD2对负半周的电压进行整流，这样最后得到两个合成的电流，称为全部整流。

利用二极管的单向导通电特性，不仅可实现整流的功能，也可实现稳压，检波等功能。

稳压功能：

二极管的稳压功能见下图：

这是由于二极管（稳压二极管）构成的稳压电路。在该电路中，二极管VD1起整流的作用，二极管VD2其稳压的作用。

正常情况下，二极管VD2负极接外加电压的高端，正极接外加电压的低端。当二极管VD2反向电压出现突变时，电流急剧增大，二极管VD2被电流“击穿”，反向电压保持恒定，从而实现稳定直流电压的功能。

检波功能：

二极管的检波功能如下：

这是由二极管构成的超外差收音机检波电路，在该电路中，VD为检波二极管。第二中放输出的调幅波加到二极管VD负极，偶遇二极管单向导电特性，其负半周调幅波通过二极管，正半周被截止，通过二极管VD后输出的调幅波只有负半周。负半周的调幅波在由RC滤波器滤除其中的高频成分，电容C3阻止其中的直流成分，输出的就是调制在载波上的音频信号，这个过程称为检波。
