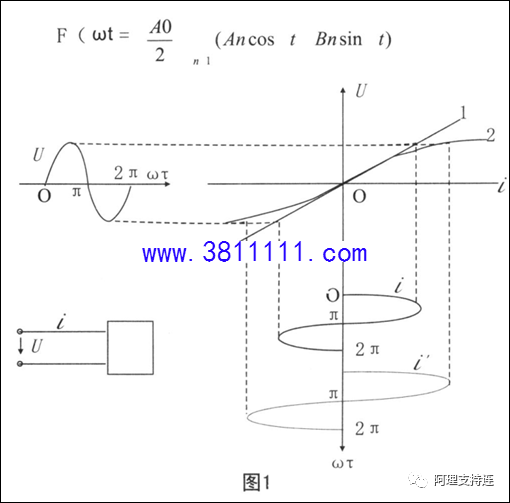

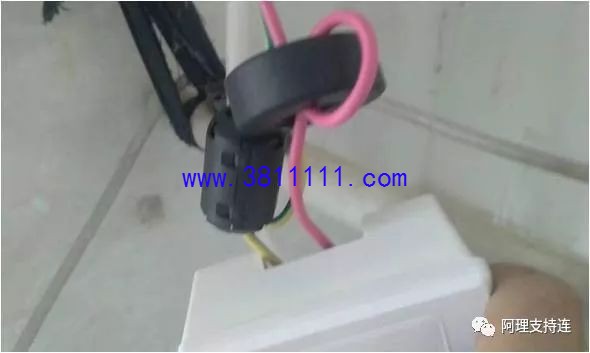

用户报修一台35定频空调不定时关机,显示板显示待机状态,用遥控器重新开机也能正常使用 。据了解有时在中午12点,有时在晚上出现该故障现象,特别在晚上比较频繁。该空调安装在一个出租房里,维修师傅上门共计两次,发现均有该情况,附近其他空调使用正常, 维修人员第三次上门进行更换主板板、变压器及接收器,更换所有部件,并告知用户使用观察,不到两天用户报空调故障依旧。那么到底是怎么回事?让我们一起来看看吧! 一、案例分析 1、 因为更换过主板等配件,排除空调本身问题。空调安装环境良好,检查发现用户电压无波动,没有发现附近有干扰源,开机实验40分钟,空调制冷正常,电流5.3A,出风口温度11℃,回风口温度27℃,电压207V。 2、为啥晚上容易出现?等到下午7点,租户陆续回家打开空调和电风扇等时,突然发现空调电流有波动,于是马上测量电压,电压也有波动,但电压在规定范围内,不至于使空调关机。 3、此时怀疑电源有谐波干扰,为什么电源会有谐波干扰?高次谐波产生的根本原因是由于电网中某些设备和负荷的非线性特性,即所加的电压与产生的电流不成线性(正比)关系而造成的波形畸变.对于伏安特性为线性的设备或负荷,如下图中的曲线1,当施加正弦波电压U时,产生正弦波形的电流i,反之也一样。不会产生高次谐波。对于非线性负载,如下图1曲线2,当施加正弦波形电压U时,由于其非线性特性,产生了电流I‘为非正弦波,产生高次谐波。简单理解就是家用电器(多为非线性感性负载)的使用就会产生谐波。 4、于是在用户的空调电源入口端火线上加上双磁环,并同时在地面上打入地桩接入有效地线,用户使用一段时间后一切正常。 二、解决问题 1、在空调电源线上加入磁环,并有效接地。 2、需要注意谐波干扰是有频域特性,通常解决措施有用磁环吸收、接地与锡箔纸法拉第笼屏蔽、电容电感滤波,因为售后人员没有频谱分析仪或傅里叶分析,到底使用什么方法?答案是只能用排除法。 三、案例总结 预付类似故障三要素: 1、空调电源线有效接地。 2、远离干扰源。 3、接线牢靠,防止自身产生干扰。 |
