奥克斯变频故障分析讲解

奥克斯变频空调且前产品市场情况介绍

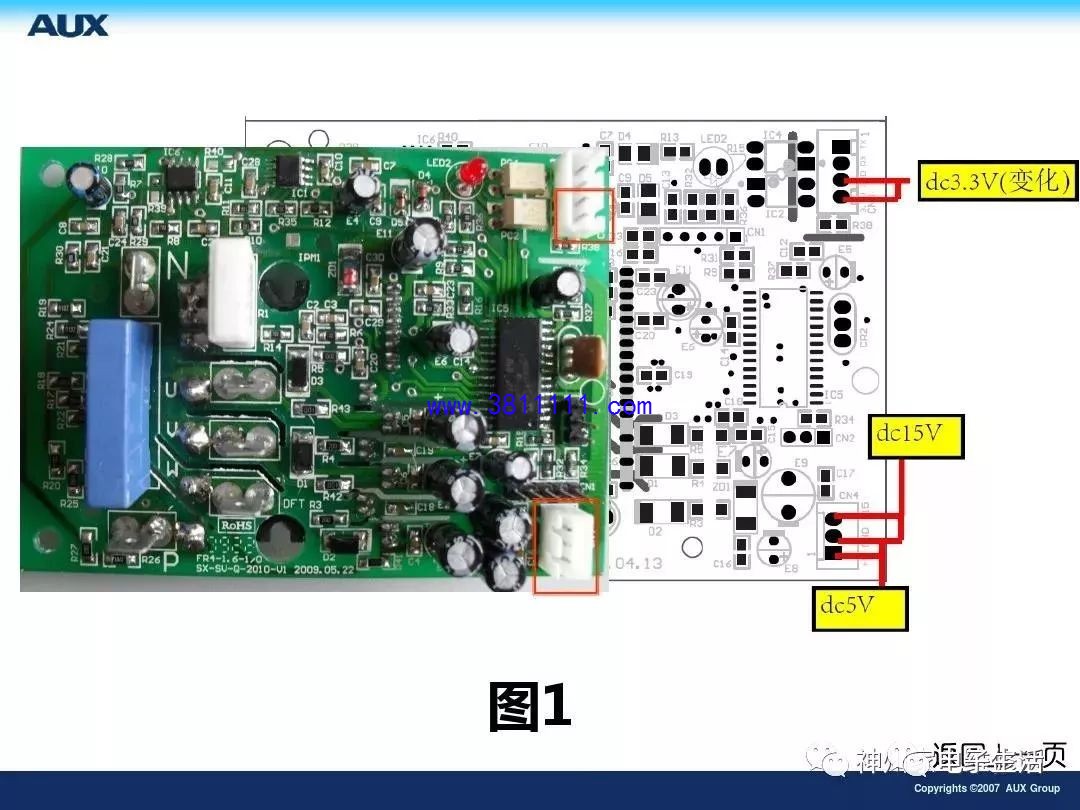

一、目前变频挂机机型有: 26/32/35SF、 SA、SV、VA、 VH五款(见图1) ,挂机控制器分两

种,五海控制器和自制控制器(五海控制器使用了6000多套,目前内销暂时不使用,本次重点

讲解自制控制器)

二、 挂机变频机五海和自制变频控制器的区分及相互通用性说明:

1、从型号.上区分:型号后缀带a的就是五海控制器,型号后缀是( )或-的是自制控制器。

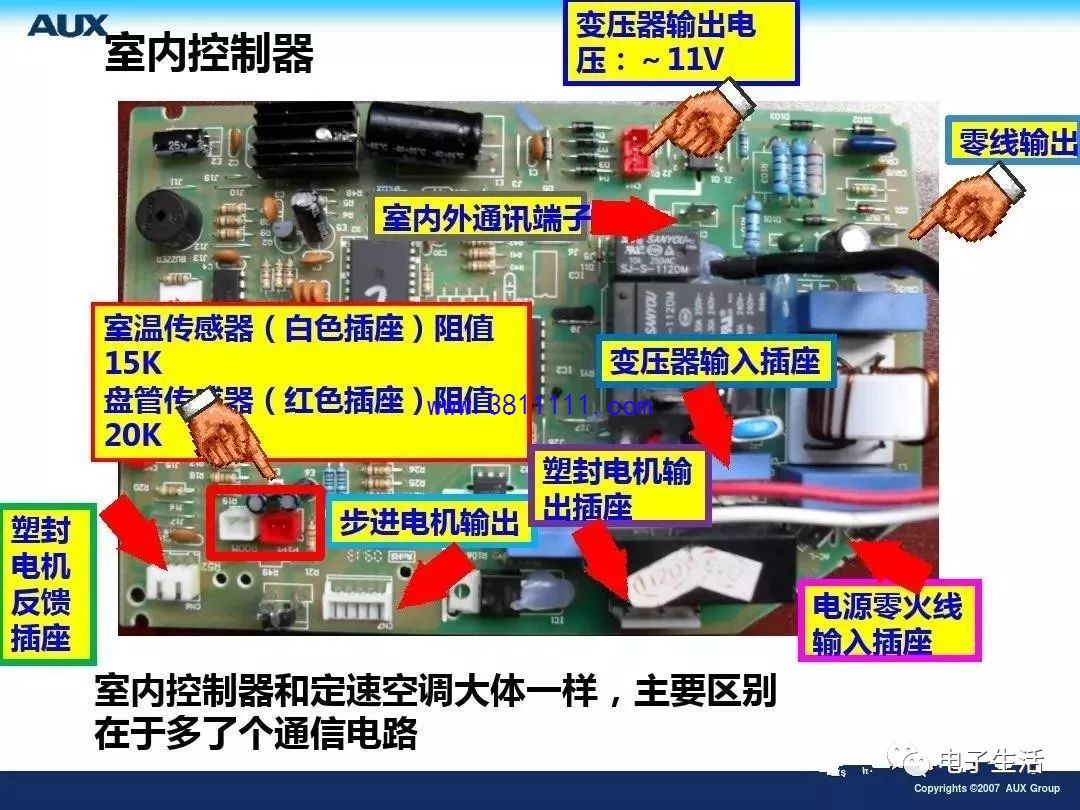

2.从传感器的阻值上区分:五海控制器室内、外盘管和室内外环境温度传感器的阻值都是5K，

排气50K,自制控制器室内、外盘管是20K ,室内外环境温度传感器的阻值15K ,排气50K。

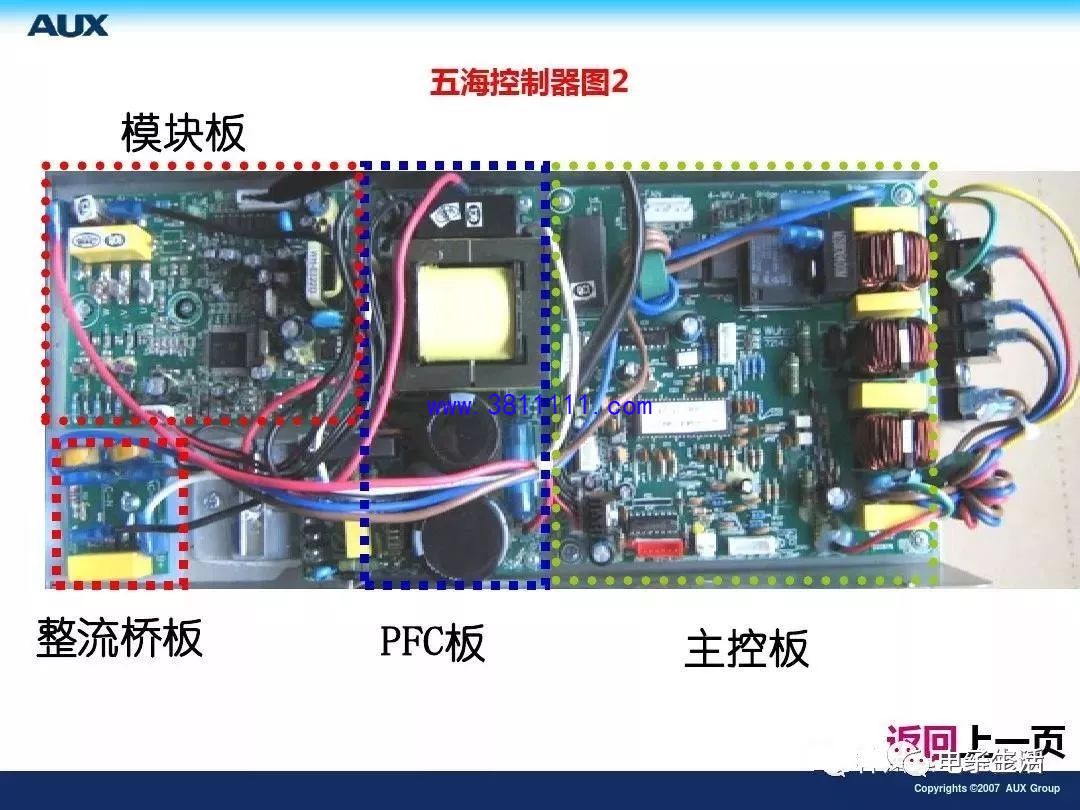

3、从电控结构上区分:五海控制器有四部分

3811

即:控板、整流桥板、PFC板、模块板

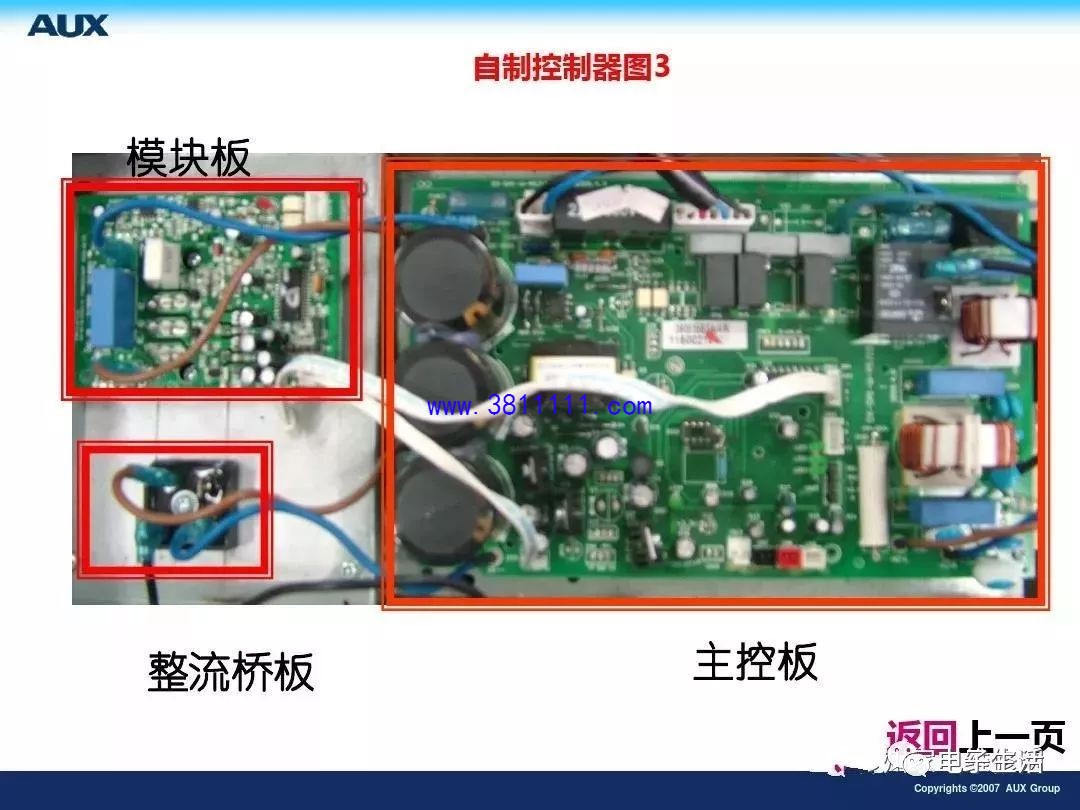

(见图2) ;自制控制器有3部分组成，即:主控板、整流桥板、模块板组成(见图3)。

4、五海控制器与自制控制器是完全不能相互配的。对于我们自制控制器通用性: 26、32、

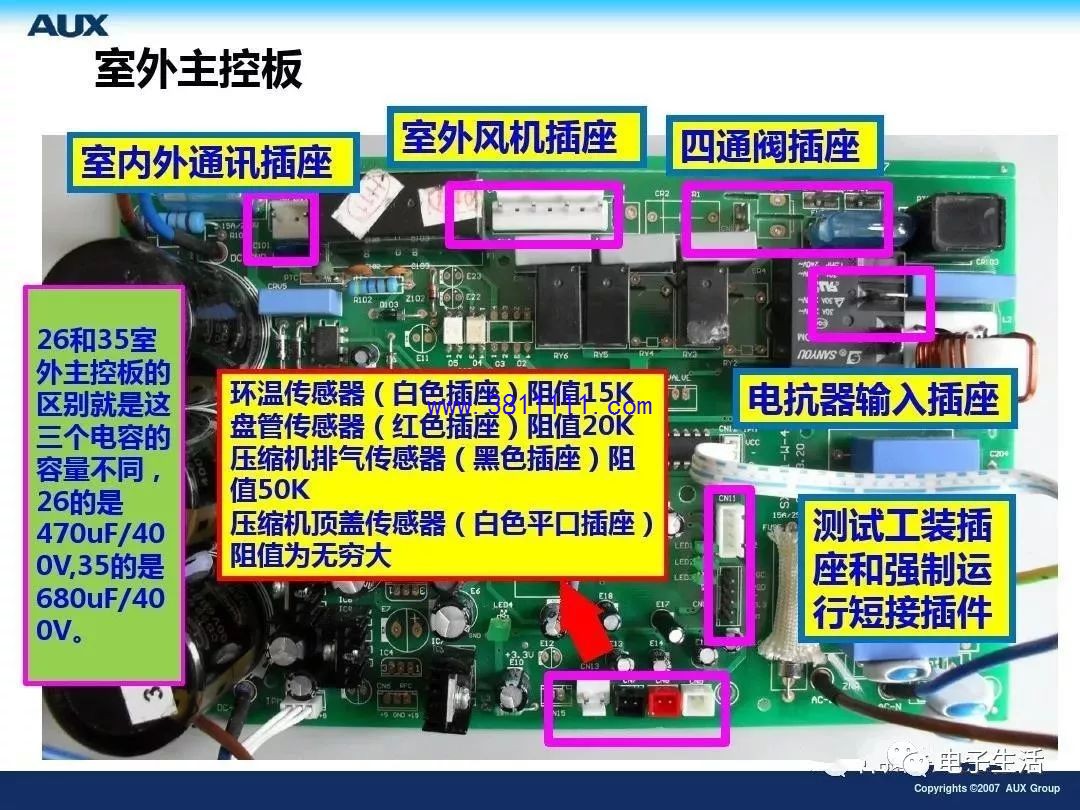

35SA\SF\SV模块板通用,室内板SA\SF通用, SV单独物料，室外主控板由于26的滤波电容为3

颗470uF400V电容，32、 35的为3颗680uF400V的电容， 所以在更换时只能用35机型的主控板去换

26_上，但不能用26的用在32、35机型上。

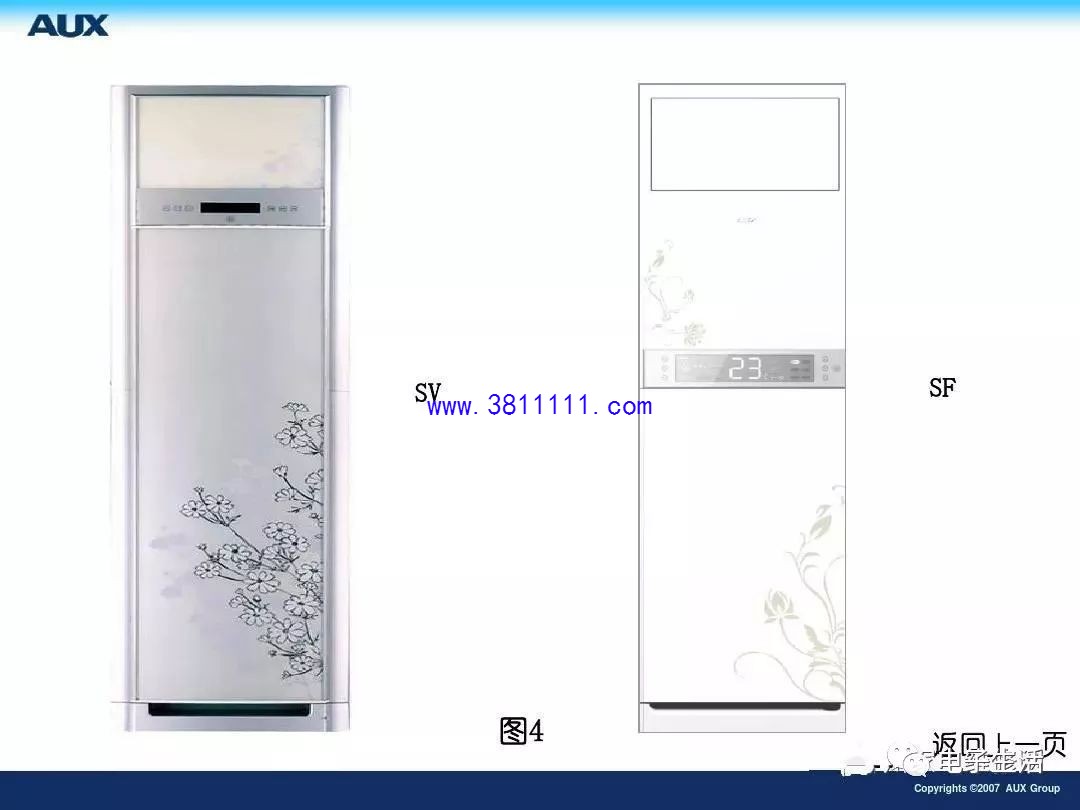

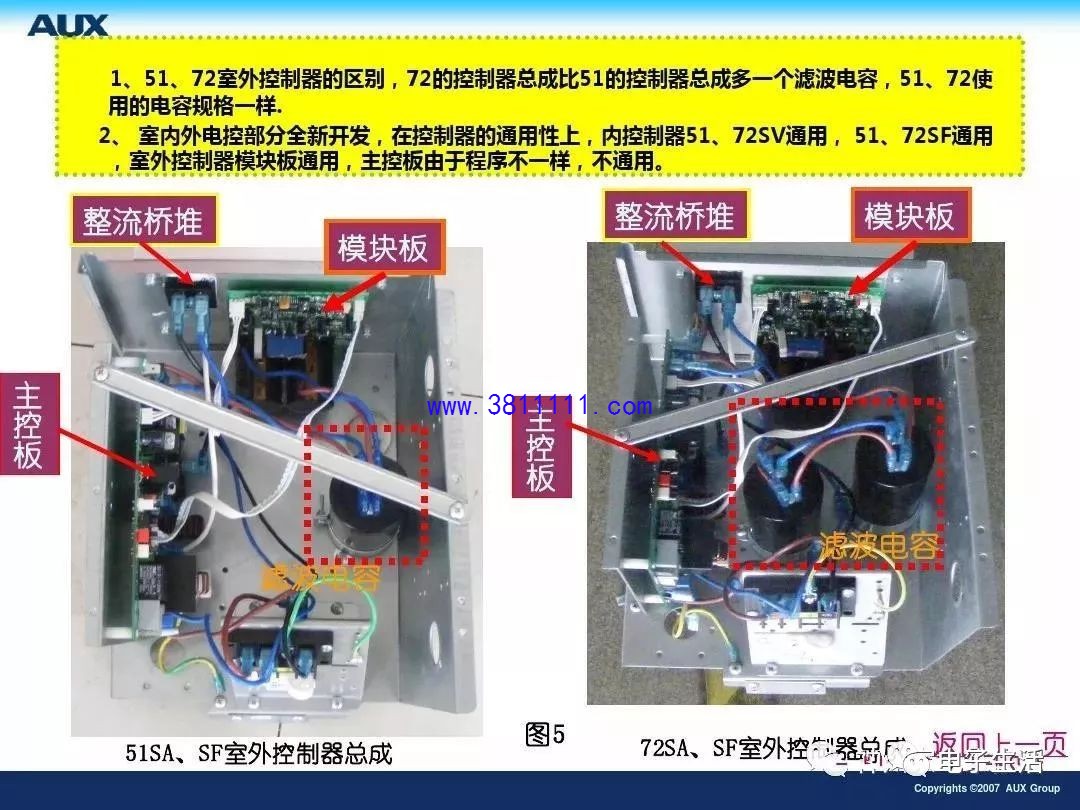

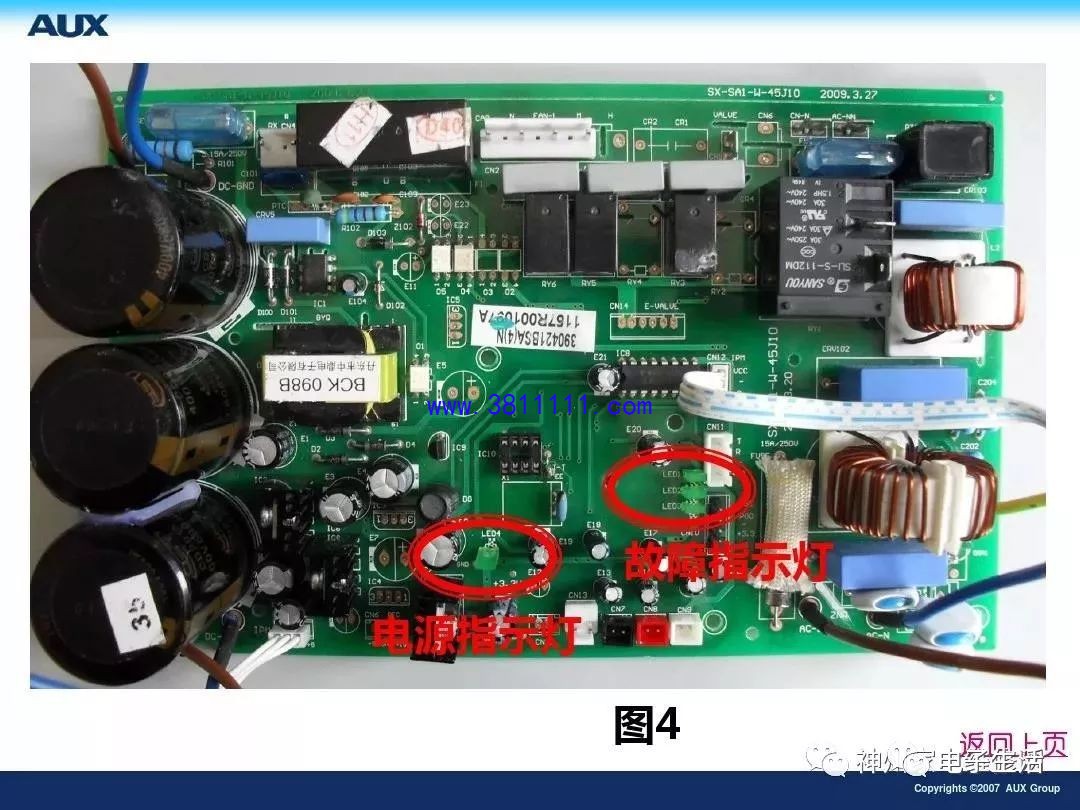

三、目前柜机变频有: 51/72SV. SF两款(见图4 ) 51与72室外控制器总成区别(见图5 )
