| 美的MD-BGS40A电脑控制型电炖锅内含电源板、控制板2块电路板。其中，电源板由电源电路、加热盘供电电路构成，如图1所示；控制板由微处理器电路、操作指示电路、蜂鸣器电路构成，如图2所示。

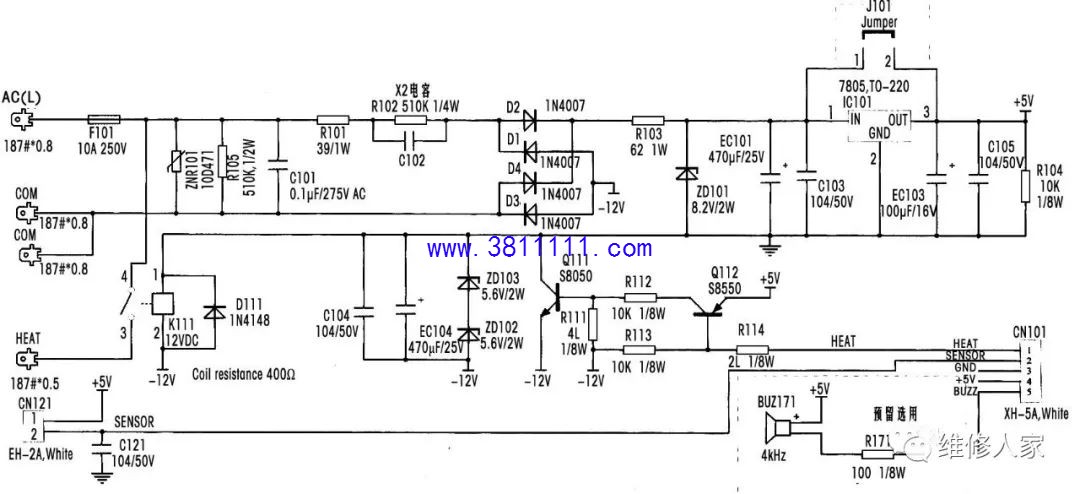

图1 美的MD-BGS40A电脑控制型电炖锅电源板电路 1．电源电路 参见图1，220V市电电压经热熔断器（俗称温度保险丝，图中未画出）输入电路电源板，通过熔丝管（俗称保险丝）F101加到C101两端，由其高频滤波后，不仅通过继电器K111的触点为加热盘供电，而且经R101限流，C102降压，再利用D1～D4桥式整流产生脉动直流电压。该电压利于ZD101～ZD103稳压，经EC102、EC101滤波产生－12V受控直流电压和8.2V直流电压。其中，－12V受控直流电压在CPU的控制下，为继电器K111的驱动电路供电；8.2V直流电压通过三端稳压器IC101稳压，EC103、C105滤波产生5V的直流电压，为微处理器电路供电。 【提示】若ZD101采用的是5V稳压管，则不需要安装IC101，将其输入端、输出端短接即可。 市电输入回路的ZNR101是压敏电阻，用于过压保护。当市电正常、没有雷电窜入时它不工作；当市电升高或有雷电窜入，使ZNR131两端的峰值电压达到470V时它击穿，导致F101过流熔断，切断市电输入回路，避免了电源电路或加热盘等元件过压损坏，实现市电过压及雷电窜入保护。 2．微处理器电路
图2 美的MD-BGS40A电脑控制型电炖锅控制板电路 参见图2，微处理器电路由微处理器IC201（MC96F8316M）为核心构成。MC96F8316M的引脚功能如表1所示。 表1 MC96F8316M的引脚功能
|
