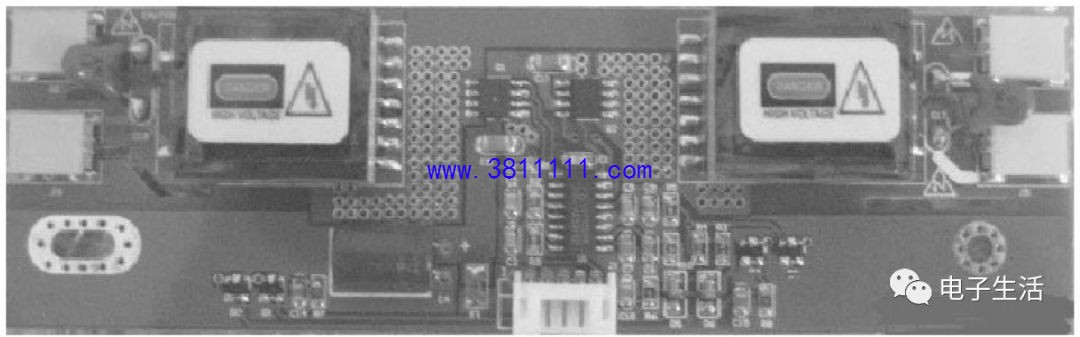

背光灯驱动板（又称高压板）是液晶电视中的重要部件之一，判断液晶屏背光灯驱动板好坏的方法如下。 1）外观检测法 外观检测法主要检查背光灯驱动板上是否有元器件或集成电路烧黑、炸裂；检查驱动板上的贴片元器件是否掉落；检查背光灯驱动电路板上高压变压器的外观是否有损坏、高压变压器磁心是否破碎、其引脚附近是否有打火现象；检查背光灯驱动电路板上相关的插座、变压器引脚是否有虚焊。检测输入电压、灯管开关、灯管电流等参数是否正常。例如，普通4灯管15 寸、17 寸、19 寸、22 寸、24 寸等宽屏液晶电视的高压板，其输入电压（INPUT）一般为12V，开关电压一般为OFF——0～1.3V，ON——1.5～5V，灯管电流一般为2～7.0mA，灯管频率一般为40～60kHz。同时要检查背光灯驱动板上来自主板的各引脚电压是否正常（见图）。

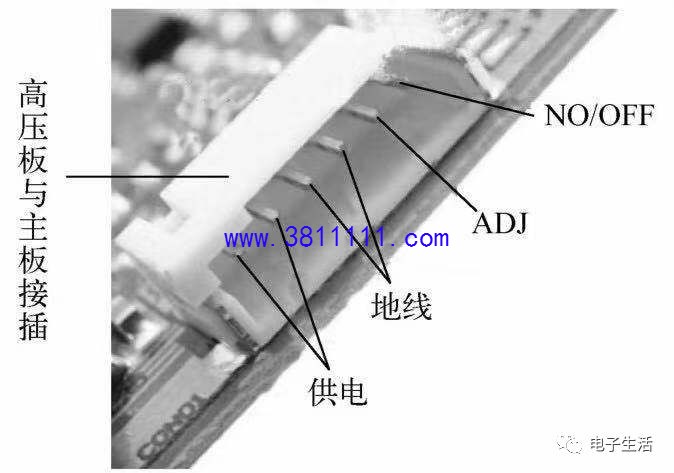

背光灯驱动电路板与主板的各引脚接插 2）电路检测法 电路检测法主要检查背光灯驱动板上的熔断器是否开路；检查驱动板上相关集成电路的电源引脚和地间是否击穿；检查驱动板上变压器二次侧绕组阻值是否异常；检查驱动板上的贴片三极管（见图）是否漏电或不良。
驱动板上的贴片三极管 【附注】 电路检测法基本上是电阻检测法，是在背光灯驱动板不通电的情况下进行的检测。对于驱动板上变压器的二次侧绕组阻值，在不知正确值的情况下，可直接测原板上其他变压器一次侧绕组和二次侧绕组引脚间电阻得知（因为驱动板上有多个高压变压器，不可能完全损坏）。 3）上电测试法 上电测试法主要目的是判断背光灯驱动电路板的质量好坏。由于背光灯驱动板装在整机上，工作状态受整机数字主板控制，当数字板存在故障时，将影响背光灯驱动电路板的正常工作。因此，在上电检测中，有时还应切断整机的数字主板对背光灯电路板的控制。 【钢镚哥点评】 在实际维修中，可以从背光灯驱动板和数字主板的连接插座中，断开背光灯开启和关闭的控制信号，从5V电源串接一个电阻，直接送入5V电压到背光灯驱动电路板的背光开启和关闭控制端为驱动板提供电源，若该板无故障，则液晶屏的背光灯将点亮。 4）对比测试法 对比测试法指的是通过将正常的电路（或元器件）与可疑电路（或元器件）进行测试比较，从而判断故障。如液晶电视机灯管均为4个以上，多数厂家在设计时左右灯管均采用双路输出，即灯管对应相同的电路，此时，两个电路就可以采用对比测试法，以判定故障部位；有时是一块背光板左右分布相同的两部分驱动电路，也同样可以采用对比测试法。 【钢镚哥点评】 液晶电视高压板主要分为两大类：一类是各个品牌液晶电视所用的专用高压板；另一类是通用高压板。由于专用高压板损坏后往往难以购买或价格昂贵，此时可选用通用高压板来进行代换（专用高压板和通用高压板，它们在电路结构和功能设计上并没有本质的不同。在供电电压一致、驱动能力相同的条件下，完全可以用通用高压板来代替专用高压板），但代换时应注意以下几点： （1）安装尺寸要合适。选用的高压板体积不能大于原机高压板，不然就很难装下。 （2）背光灯接口量和接口样式要一致。高压板接口一般有窄口（灯管输出接口的窄口是指一个输出插座仅连接一个背光灯灯管）与宽口（灯管输出接口的宽口是指一个输出插座可以连接两个以上背光灯灯管，如输出接两灯）两大类，它们是指高压板与灯管连接的接口宽度，其区别又因灯管数量而异。 单灯高压板基本上都是窄口的，代换时因购不到窄口的灯管接口，用宽口的单灯高压板进行代换时，只需把灯管接口剪掉，将灯管接线直接焊在高压板宽口对应位置即可。 四灯高压板宽口和窄口的区别要大一些，一个宽口要接两只灯管，即有一根连线是共用的。用宽口高压板代换窄口高压板时，只需把原来一组两只灯管的细线（低压线）并联在一起接公共线，余下两根线分头连接即可；用窄口高压板代换宽口高压板时，由于一组两只灯管回路不同（只有少数高压板是相同的），故不能简单地将两个低压接口并联，需要视液晶屏灯管接线情况，将低压线分开，然后对应连接好，否则可能会引发故障。 （3）驱动功率要匹配 功率要相同或大于原高压板。如果代换高压板功率不足，将会使输出端发热量变大、使用寿命缩短，甚至会导致有关元器件损坏。 （4）工作电压要一致。高压板型号不同，供电电压也有差异。例如，同样都是4只灯管的高压板，供电电压就有12V、24V和28V等多种。故在选择代换高压板时，应选择工作电压相同的。 确定电压的最好办法是看滤波电容上标记的耐压值，如电容上标25V左右，那么背光板可就是12V供电；如电容上标35V、50V，那么输入电压就是24V。如果低于24V供电的背光板把电容上所标的耐压伏数除以2，所得电压最接近电压值就是背光板的供电电压。 （5）灯管的数量要一致。一般而言，几灯的液晶屏就要用几灯的高压板代换。例如，4个灯管的液晶屏就要配4灯的高压板；6个灯管的高压板，不能用来代换8个灯管的高压板。 在维修或者组装液晶电视时，需要代换不同灯数的高压板时，用少灯的代换多灯的比较方便，如果用多灯的代换少灯的，则要修改电路，比较麻烦。例如，原机的高压板为双灯高压板，且体积非常小，此时选用单灯高压板（单灯高压板体积较小）代换时，可以闲置一只灯管，只点亮其中一只（最好不要将两个灯并联）。从理论上讲，这样代换因为灯管没完全点亮，亮度会降低约25 %而且会不均匀，但是实际上很难看出，对可视效果影响不大。一般来说，单灯高压板可以代换双灯高压板，双灯高压板可以代换四灯高压板。 （6）把通用板的接口正确连接到驱动板对应接口上。 （7）高压板一般都配有1A以上熔丝，不要将其直接短路，以免高压部分故障连带损坏电源电路。 （8）高压板代换后一定要经过至少两个小时的老化时间，这期间如果出现灯管闪烁、图像有滚动干扰条、间歇性暗屏等现象，就应该查找故障原因并排除故障。 |
