3、过流保护：
开关管的发射极上接有R822和R832作为电流取样电阻，发射极上流过的电流在R822和R832上产生取样电压，此电压经R812和R831分压后，被送到TEA2261的（3）脚，此时TEA2261有两个门限：
第一个门限是当（3）脚电压大于0.6V时，（8）脚外界电容C816被充电，当C816上的电压被充到2.25V时，内部过流保护动作，（14）脚输出的脉冲被关闭，开关电源无电压输出，但如果C816上的电压还未被充到2.25V之前，（3）脚电压跌回0.6V以下，则C816会放掉被充上的电压，保护也就不会产生，这主要是防止开机瞬间，开关管充电电流过大时会引起的保护电路误动作。
第二个门限是当（3）脚电压大于0.9V时，过流保护电路立即动作，开关电源无输出。 4、磁饱和保护：[Page]
开关变压器一旦进入磁饱和，会引起电流急剧上升，开关管V802会损坏。经开关变压器（8）、（9）绕组取样，经R816向TEA2261的（1）脚送入取样电流，当（1）脚电压超过0.15V时，磁饱和保护电路动作，开关电源停止工作。
金星C6458电源电路图
14.金星C6478电源
金星C6478的开关电源目前在国内的彩电中用的比较广泛，主要有：东芝2929KPT（待机、开机控制部分略有不同）、长虹C2518、C2588（已作了简化）、长虹C2919、C2939、C3418（待机、开机控制部分略有不同，与东芝2929KPT相同）、北京C2931。 振荡电路由R828、V883、R826、C820、C852、T803的（5）、（1）和（7）、（9）绕组组成。其中R828是起动电阻，C820是振荡电容，T803的（7）、（9）绕组是正反馈绕组。 恒流驱动电路由V820、C821、R822、R823、V880、T803的（7）、（8）和（7）、（9）绕组组成，目的是为开关管V883提供恒流驱动，使V883的基极电流不受电网电压的影响，实现超宽电源稳压，使该开关电源能适应90V~270V的电网电压。
输出稳压控制电路由N827、N826、V884、V882、V824、C826等元件组成。其中N827为输出电压取样电路，输出电压的波动，通过N827的（2）脚反映出来，从而影响了N826的导通程度，进一步影响了V884、V882的，这样就能控制V883的基极电流，也就稳定了输出电压。C6478的主电源电压是115V（原线路图上标145V是错误的）。V824、C826的作用是为V884提供工作电压。 待机/开机控制电路由V831、N830、V886、V894、V871、V870等元件组成。
待机时，CPU的POWER脚输出低电平，V831、V894均截止。V831的截止使N827的（4）、（2）脚为高电平，V886导通，N826中流过最大电流，使开关电源输出电压大大降低（主电源电压降到70V左右）。V894的截止使V871导通，造成V870截止，使行振荡电路失去9V工作电压，行扫描电路停止工作。
开机时，CPU的POWER脚输出高电平，则发生上述相反的过程。 各种保护电路：
V885、R838、R839、R832、R833组成过流保护电路。R838、R839为开关管电流取样电阻，当开关管过流时，R838、R839上的压降增大，V885导通，V882也导通，开关管基极被分流，达到了限流的目的。
V898及周边元件组成欠压保护电路。当电网电压大于90V时，该部分电路不起作用，当电网电压低于90V时，V898导通，造成V884、V882均导通，开关管截止。

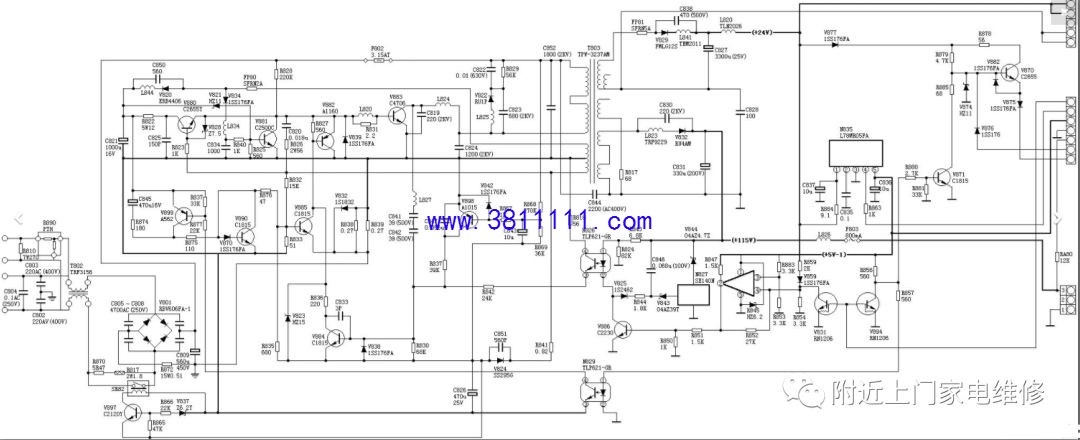

金星C6478电源电路图
15.金星C7428电源
C7428电源采用宽电压设计，能适应110V-245V的电网电压，与东芝2500XH电源极为相似。 电网输入切换变换电路
为了适应110V-245V的电网电压，该电源设计成倍压整流/桥式整流自动切换。在电网电压低于145V时，采用倍压整流；当电网电压高于145V时，采用桥式整流。
电网输入电压经低通滤波后，首先经V801、V802整流，在C808上得到识别电压，加到STR81145的（2）、（5）脚，若电网输入电压低于145V，则C808两端的电压较低，STR81145的（2）、（3）脚接通，此时V803与C818、C819构成倍压整流，C818、C819电压叠加后得到285V左右的电压；若电网输入电压高于145V，则C808两端的电压较高，STR81145的（2）、（3）脚断开，此时V803与C818、C819构成桥式整流，C818、C819电压叠加后得到250V以上的电压。
为防止STR81145误识别，电路中设有过压保护电路，在正常情况下，R808两端的电压低于22V，V804截止，可控硅V808也截止，若输出电压过高，R808两端的电压超过22V时，V804导通，V808也导通，保险丝烧毁。 振荡过程
300V直流电压经R810加到Q803的（16）脚，Q803开始振荡，从（14）脚输出激励脉冲到开关管V884的B极，开关电源开始工作，此时，T803（8）、（9）绕组上的感应电压经V810整流、C824滤波，产生12V电压给Q803的（16）脚供电。同时，经V833、V807整流、C820滤波，C820正端的电压使V832导通，V897导通，V896截止。
在待机状态，N807停止工作，依靠Q803本身的脉冲宽度调制发生电路，（14）脚仍有激励脉冲输出，但此时的开关电源振荡频率降为30HZ，各绕组的输出电压也降为原来的一半左右，C820正端的电压不足以使V832导通，这样，V897截止，V896导通，由V896继续为Q803（16）脚供电，而V896的电压来源是T803的（7）脚经V809整流得到的，（7）、（9）绕组比（8）、（9）绕组多一倍，因此在待机状态V896仍能输出12V电压供应O803的（16）脚。另外，Q803的（16）脚电压经R815、R816分压得到3.3V电压，送到Q803的（9）脚，以监视（14）脚激励脉冲的宽度，以保证在待机状态Q803仍具有稳压作用。
C829为V884的激励脉冲输入耦合电容，在V880饱和状态，C829被充电，充电的结果是C829左正右负；在V884截止状态，Q803（14）脚的负脉冲使V812导通，于是C829右端的负电压加到V884的B极，以维持V884的截止。V813-V816的作用是保证C829两端的电压在2.4V左右。 稳压电路
C7428的稳压电路是靠N807（TEA5170）来完成的。115V电压经R833、R851、R834取样后送到N807的（5）脚，经内部基准比较放大后去控制（3）脚输出的脉冲宽度，（3）脚输出的脉冲经T804耦合，送到Q803的（6）脚，通过Q803调节（14）脚输出的脉冲宽度来控制输出电压的稳定。TEA5170的（7）脚为振荡脚，通过对C838的充、放电，产生32KHZ、1V峰-峰的锯齿波信号。 待机控制电路
在待机状态，CPU的POWER输出高电平，经R860加到V881的B极，V881截止，V889截止，V894截止，使TEA5170的（2）脚供电被切断。另一方面，V881截止引起V830截止，V895截止，V805导通，行振荡电路供电被切断。
金星C7428电源电路图
16.金星C7458电源
输入电路：
220V交流电经L801、L802两级滤波后滤除电网中的干扰信号，然后送到BD801全波整流，经C808、C809滤波后得到300V左右的直流电压，作为开关电源的工作电压。L801和L802及输入电路中的电容，同时还有防止开关电源的脉冲信号串入电网而污染电源的作用。 开关电源的振荡：
开关电源的振荡芯片采用TDA4605-2，，该电路能完成开关电源的振荡、稳压及各种保护。
220V交流电压经BD801整流、R804限流、C810滤波后，得到10V左右的电压，加到IC801的（6）脚，作为开关电源的起动电压。IC801开始振荡，从（5）脚输出振荡脉冲，经R813加到开关管Q801的栅极，开关变压器各绕组开始输出电压，完成起动过程。IC801（5）脚输出的振荡脉冲频率，与负载的轻重有关。 开关电源的稳压：
TDA4605-2的（1）脚为误差放大取样电流输入端。开关变压器的（5）脚绕组输出的电压，其中一路经D802整流、C815滤波，再经R824+R812与R810分压后送到IC801的（1）脚，同时光耦IC803内部的三极管的C、E极是并联在R824上的，因而IC803内部的三极管的导通程度影响了（1）脚输入电流的大小，而光耦内部的发光二极管是经RR825、VR801、R826、R827，在主电源输出电压120V上取样的，这样就构成了一个稳压控制回路，调节VR801，可使输出电压控制在120V上。 保护电路：[Page]
市电过压保护：
IC801的（2）脚经R807+R808与300V直接相连，若电网电压太高，则300V也必然升高，一旦IC801的（2）脚电压大于3V，则内部保护电路动作，（5）脚无激励脉冲输出，开关电源停振。 市电欠压保护：
若电网电压太低，则C808、C809正极的电压也低，经R840+R805与R806分压后的电压也低，一旦IC801的（3）脚电压低于1.8V，则内部欠压保护电路动作，（5）脚无激励脉冲输出，开关电源停振。 开关电源输出过压保护：
由于某种原因使开关电源输出电压太高，造成开关变压器（5）脚输出的电压经D801整流后，加到IC801的（6）脚电压抬高，一旦IC801的（6）脚电压大于18V，其内部电路将自动切断（5）脚的激励输出脉冲，使开关电源停振。 开关电源过载保护：IC801的（5）脚内部有驱动功率检测电路，一旦负载过载或短路，造成（5）脚驱动功率过大，其内部保护电路动作，（5）脚无激励脉冲输出，开关电源停振。 TDA4605-2的（8）脚内部还有"过零检测电路"，简单地说，（8）脚通过R811、R815检测开关变压器（5）脚的输出脉冲，一旦检测不到连续的脉冲或检测到的脉冲幅度太小，过零检测电路会使（5）脚无激励脉冲输出。
TDA4605-2的（7）脚为软起动积分电容输入端，外接积分电容C811，开机时利用C811的充电，可实现开关电源软起动。 输出电路：
开关变压器的（16）、（18）绕组输出电压经D806整流、C833滤波后得到120V直流电压，作为行扫描工作电压，同时也作为取样电压，经R825、VR801等加到光耦IC803。在待机时，继电器RL802断开，因而行扫描电路无120V供电。
开关变压器的（14）、（15）绕组输出电压经D805整流、V820滤波后，得到12V电压，作为行振荡供电电压，在待机时，继电器RL802断开，行振荡供电电压被截断，行振荡停振。另外，12V电压还经IC802稳压，得到5V电压，为CPU供电电压。
开关变压器的（12）、（13）绕组输出电压经D804整流、V818滤波后，得到24V电压，该电压为伴音功放电路供电电压。

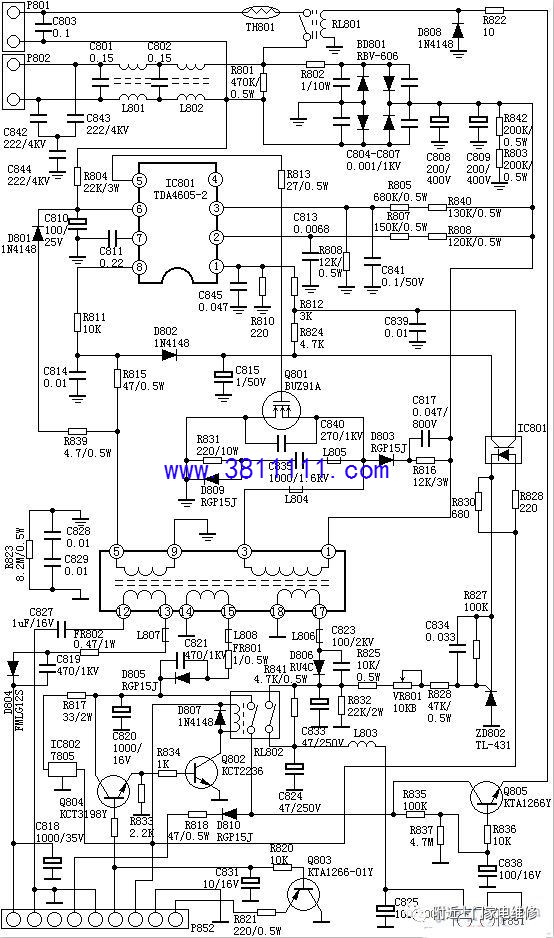

金星C7458电源电路图
17.金星D2902电源
金星D2902、D2912等机型的电源采用了三根公司的电源厚膜块STR-S6708，该电源具有适应电网电压宽（90V-270V）、保护电路完善、外围元件少等特点，该电路能改变开关电源脉冲宽度，在待机时采用窄脉冲方式工作，在正常开机时采用宽脉冲方式工作，因而无须另设待机时的辅助电源。 开关电路振荡过程
STR-S6708的（9）脚是电源供应脚，只有（9）脚供电正常，厚膜电路才会正常工作。
VD908从220V交流电上直接整流，经R903、R917限流、C909滤波后得到8V左右的直流电压，加到IC901的（9）脚，IC901开始工作，开关电源开始振荡，由VD908整流得到的电压能量较小，不能维持IC901的正常工作，但是当开关电源开始振荡后，开关变压器T901的（V2）脚将输出电压，经VD903整流、C909滤波后可得到稳定的8V电压，向IC901供电。
光有VD903整流后的电压仍然是不行的，因为当电视机进入待机状态时，整机的主电压将从127V下降到30V左右，此时，开关变压器的（V2）脚输出电压也将大幅度下降，经VD903整流后的电压根本达不到8V，这时就要靠V901这一回路来继续维持供电了。在正常开机状态，开关变压器的（V3）脚输出电压，经VD902整流、C908滤波后得到约45V左右的直流电压，加 |
