SONY KV2184电源原理图
7.SONY KV2185电源

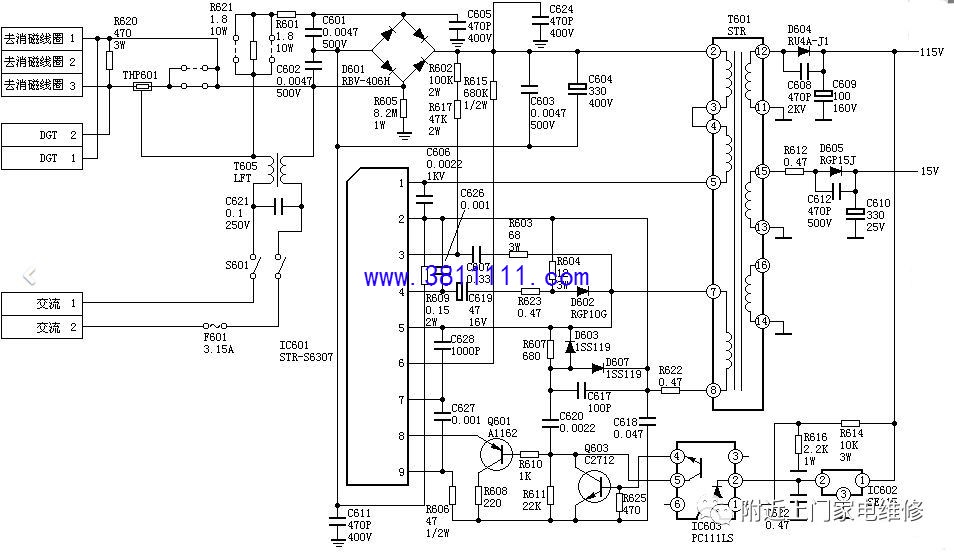

SONY KV2185电源原理图
8.STR5412电源
采用STR5412厚膜块的彩电在前几年用的很多，它属于热底板机芯。 振荡过程
C810上的300V直流电压经R811加到STR5412的（2）脚内部开关管的B极，同时经T802的（1）、（4）绕组加到STR5412的（1）脚内部开关管的C极，开关管开始导通，在T802的（1）、（4）脚产生感应电压，经T802耦合，在（7）、（8）绕组也产生感应电压，极性为（7）正（8）负，此正反馈电压经C811、R812加到STR5412的（2）脚，使内部开关管电流进一步增大，强烈的正反馈使开关管迅速饱和。
开关管饱和后，T802（1）、（4）脚中的电流线性增大，电流从STR5412的（4）脚，即开关管的E极流出，在C812上建立112V的直流电压，同时T802储存磁场能量。此时正反馈绕组对C811不断充电，使STR5412（2）脚的电压不断下降，最后迫使STR5412内部开关管退出饱和状态。
开关管退出饱和状态后，T802（1）、（4）脚中的电流减小，使T802各绕组的感应电压极性全部翻转，此时T802（7）、（8）绕组感应电压的极性为（8）正（7）负，T802（7）脚的电压又经C811、R812加到STR5412的（2）脚，使内部开关管的电流进一步减小，如此循环使开关管迅速截止。
开关管截止期间，T802（6）、（8）绕组上的感应电压极性为（8）正（6）负，续流二极管D807导通，T802中磁场能量经D807释放给C812，使C812上112V电压更加平滑，同时C811上的电压经R812、T802（7）、（8）绕组放电，300V电压经R811给C811反向充电，使C811正端的电压越来越高，另一方面，行逆程脉冲经D808、R813送到STR5412的（2）脚，使开关管的截止期提前结束，又进入下一个振荡循环。
稳压电路
STR5412的稳压电路由内部自动完成。STR5412设计时输出电压为112V，如想改变输出电压，可在（4）、（5）脚或（3）、（5）脚并联电阻来实现，在（4）、（5）脚并联电阻时，输出电压下降（并联电阻的阻值在150K以上，视需要而定）；在（3）、（5）脚并联电阻时，输出电压电压上升（应从47K开始逐步减小阻值，不可将电阻取得太小而使输出电压大幅度上升）。 保护电路
D806为输出过压保护稳压管，若输出电压过高（大于130V），D806击穿，开关电源停振。

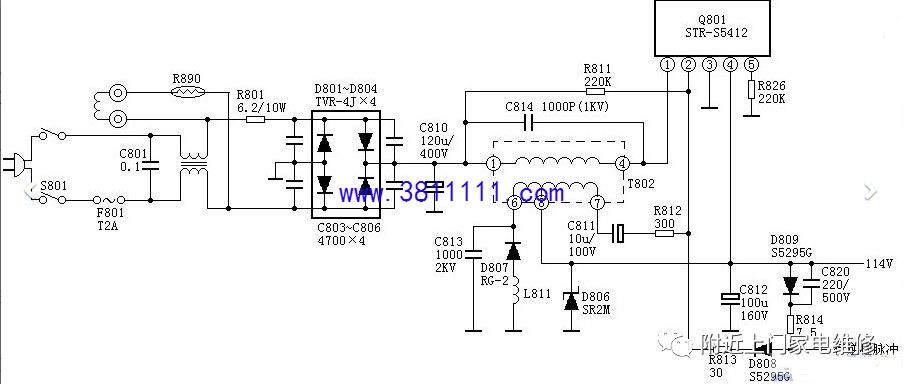

STR5412电源原理图
9.STR6020电源
采用STR6020厚膜块的彩电有：日立CAP-161D、CTP-233、CTP-237、CEP-321D、金星C472、金星C515、福日HFC-237、HFC-321等，称之为NP82机芯，它属于热底板机芯。 振荡过程
C908上的300V直流电压经R902、R903、C912加到STR6020的（2）脚内部开关管的B极，同时加到STR6020的（1）脚内部开关管的C极，开关管开始导通，在T901的Ⅰ绕组产生感应电压，经T901耦合，在Ⅲ绕组也产生感应电压，极性为右正左负，此正反馈电压经R908、C908、R905加到STR6020的（2）脚，使内部开关管电流进一步增大，强烈的正反馈使开关管迅速饱和。
开关管饱和后，T901Ⅰ绕组中的电流线性增大，电流从STR6020的（4）脚，即开关管的E极流出，在C909上建立111V的直流电压，同时T901储存磁场能量。此时正反馈绕组对C908不断充电，使STR6020（2）脚的电压不断下降，最后迫使STR6020内部开关管退出饱和状态。
开关管退出饱和状态后，T901Ⅰ绕组中的电流减小，使T901各绕组的感应电压极性全部翻转，此时T901的Ⅲ绕组感应电压的极性为左正右负，此电压又经R908、C908、R905加到STR6020的（2）脚，使内部开关管的电流进一步减小，如此循环使开关管迅速截止。开关管截止期间，T901Ⅰ绕组中电流不能突变，要继续维持原方向流动，续流二极管D906导通，T901Ⅰ绕组的电流经D906继续给C909充电，磁场能转为C909中的电场能，使C909上111V电压更加平滑，另外T901Ⅱ绕组的感应电压使D907导通，在C907上产生直流电压，给STR6020内部取样稳压电路供电。
在开关管截止期间，Ⅲ绕组的电势也使D905导通，C908上的电压经D905放掉，使STR6020（2）脚电压不断回升，另一方面，行逆程脉冲经R907、D908也送到STR6020的（2）脚，使开关管的截止期提前结束，又进入下一个振荡循环。 稳压电路
STR6020的稳压电路由内部自动完成。STR6020设计时输出电压为111V。 保护电路
NP82C机芯的保护电路由可控硅Q751构成（图中未画出），它有三路保护：行电流过流保护、显象管阳极过压保护和开关电源输出过压保护，一旦这三个地方有异常，Q751导通，111V被短路，开关电源停振。

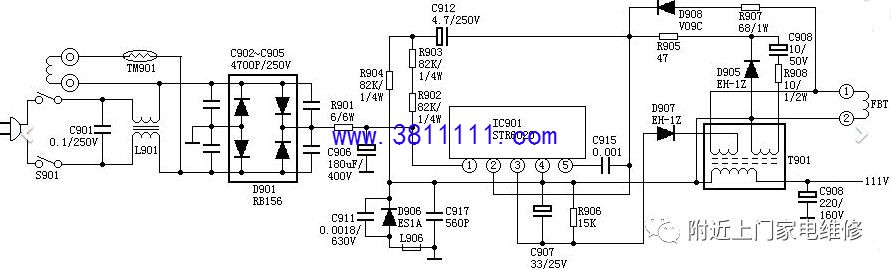

STR6020电源原理图
10.STR6309电源
采用STR6309厚膜电路的彩电在社会上有一定的数量，如康佳T06系列、长城画龙系列、创维、金星等一些型号的彩电均采用此电路。 振荡过程
C705上约300V的直流电压，经R702、R703加到N701的（3）脚，即内部开关管的B极，同时300V电压经T701的（9）、（4）绕组加到N701的（1）脚，即内部开关管的C极，开关管开始导通，T701的（9）、（4）绕组产生感应电压，经T701耦合，在（2）、（5）绕组也产生感应电压，极性为（5）正（2）负，T701（5）脚电压经R704、C717送到N701的（3）脚，使内部开关管电流进一步增大，如此循环使开关管迅速饱和。
开关管饱和以后，T701（9）、（4）绕组的电流线性增长，T701储存磁场能量，（2）、（5）绕组对C717充电，充电的结果是C717左端的电压越来越低，使开关管的B极电压逐渐下降，到一定的时刻，开关管将退出饱和状态。一旦开关管退出饱和状态，则C极电流将减小，T701各绕组的感应电压极性全部翻转，经R704、C717反馈后使开关管迅速截止。
开关管截止后，T701（5）脚输出的电压送到N701的（5）脚，经N701内部整流后从（9）脚输出、R708限流、C708滤波，得到约-7V电压，该电压为V701的工作电压。同时，VD709、VD706、VD710均导通，输出120V、12V、26V三组电压，即T701内部的磁场能转为电能以驱动负载。开关管截止期间，C717通过R704、T701的（5）、（2）绕组、及N701内部二极管放电，同时300V电压经R702、R70给C717充电，使N701（2）脚的电压逐渐上升，一旦使内部开关管导通，便开始了下一周期的振荡。 稳压电路
稳压电路由N703、N702、V701完成。N703为取样稳压电路，其（1）脚经RP701在主电源上取样，主电源输出电压的变化，会影响N703（2）脚输出电流的变化，从而影响了光耦N702的导通程度，也就影响了V701的导通程度，通过改变N701（8）脚的电位，最终使输出电压稳定。

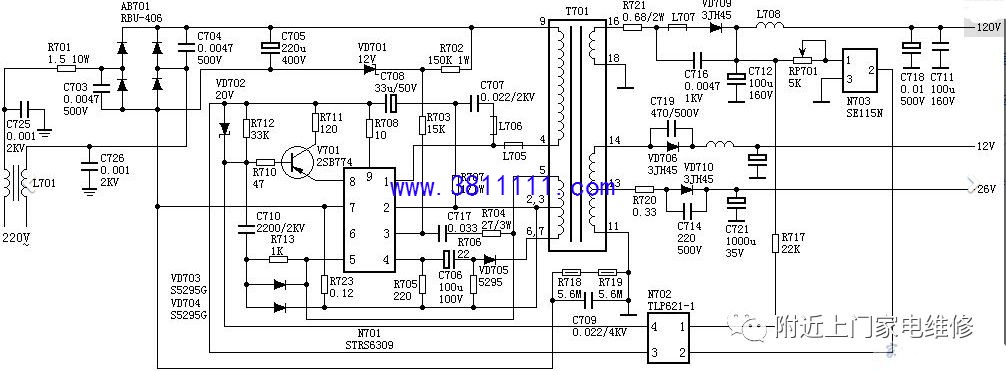

STR6309电源原理图
11.STR41090电源
STR41090电源属于自激式并联型开关电源，适应电网电压能力为150-280V。 振荡过程
C808上约300V直流电压经R811加到N801的(2)脚内部开关管的B极，同时经T802的（1）、（3）绕组加到N801的（3）脚内部开关管的C极，开关管开始导通，电流流过T802的（1）、（3）绕组，在（1）、（3）绕组产生感应电压，极性为（3）正（1）负，经耦合，在（6）、（7）绕组也产生感应电压，极性为（7）正（6）负，此正反馈电压经C819、R817、R816送回到N801的（2）脚，使开关管电流进一步增大，雪崩的过程使开关管迅速饱和。
开关管饱和期间，T802（1）、（3）绕组的电流线性增大，VD821、VD822截止，T802储存磁场能量。由于C819不断被充电，使N801的（2）脚电压不断下降，到某一时刻，N802（2）脚上的电压不能维持内部开关管的饱和，开关管退出饱和状态，C极电流减小，T802各绕组的感应电压极性全部翻转，反馈绕组（6）、（7）脚的电压极性为（6）正（7）负，经C819、R817、R816送到N801的（2）脚，使N801（2）脚电压进一步减小，又一雪崩过程使开关管迅速截止。
开关管截止期间，VD821导通，在C822电容上形成112V电压；VD822也导通，在C824电容上形成18V电压，T802储存的磁场能量被释放。另一方面，C819上的电压经R817、R816、VD812、VD813放电，同时300V电压经R811给C819反向充电，这两个因素使C819左端的电压回升，即N801（2）脚的电压回升，当（2）脚电压上升0.6V以上时，开关管再次导通，开始下一周期的振荡。 稳压电路
稳压电路由STR41090内部完成，T802的（5）、（6）脚为取样绕组，经VD814整流、C817滤波，在C817上形成取样电压，在正常情况下，C817上的电压约为84V，若输出电压112V升高，则取样电压也必定升高，该取样电压经R815送到N801的(1)脚，通过内部调节，最终使输出电压稳定在112V。 保护电路
R814、V801为开关管过流保护电路，R814串在开关管E极与地之间，R814上的压降反映了开关管电流的大小，在正常情况下，R814上的电压不能使V801导通，一旦开关管过流，R814上的压降增大，使V801导通，N801的（2）脚被V801短路到地，阻止了开关管过流的可能。
R812、C812为软起动电路，利用C812两端电压不能突变的特点，每次开机瞬间，N801的（5）脚经R812瞬间接地，使内部开关管瞬间截止，以避免在开机瞬间开关管饱和时间过长而损坏。

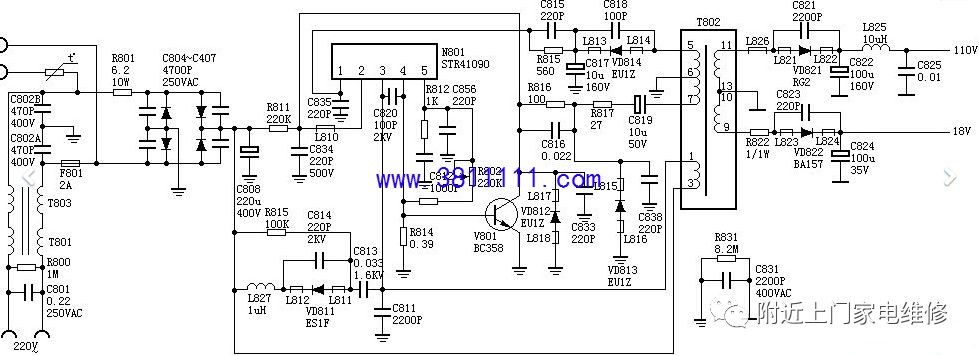

STR41090电源原理图
12.福日F24机芯电源
TDA4601引脚功能及参考电压： 1脚：4.2V——基准电压输出端 2脚：0.1V——触发信号输入端 3脚：2.1V——稳压控制端 4脚：2.1V——箝位电压控制端 5脚：7.7V——保护输入端 6脚：0V——地 7脚：2.0V——负反馈 8脚：2.0V——激励脉冲输出 9脚：12V——电源
福日F24机芯电源电路图
13.金星C6458电源
金星C6458采用的是它激式开关电源，振荡电路采用TEA2261。 振荡过程：
220V交流电经R804、TH803降压、ZD801稳压后得到12V左右的电压，经D806、R806送到IC801的（16）脚，作为IC801的振荡起动电压，当（16）脚电压大于10.3V时，电路开始振荡，从（14）脚输出激励脉冲，经D817、D819~D821加到开关管Q801的基极，正300V直流电压加在开关变压器的（1）脚，Q801的集电极接开关变压器的（3）脚，（1）、（3）脚间产生交流脉冲电压，这样，开关变压器各绕阻开始输出电压。 稳压过程：
1、待机状态：
TEA2261在待机状态时的输出电压受以下两方面的影响：一是经D811、R816送到（6）脚的电压，TEA2261（6）脚内部有一电压比较器，比较器的基准电压是2.49V，当（6）脚输入电压大于2.49V时，比较器输出负电压，反之，当（6）脚输入电压小于2.49V时，比较器输出正电压；另外，TEA2261的（10）、（11）脚和外接的R810、C815组成RC振荡电路，比较器输出的电压和RC振荡器输出的锯齿波一起加到内部的脉冲调制器，比较器输出的电压，能控制脉冲调制器输出的脉冲宽度，从而控制了（14）脚输出的脉冲，也就控制了开关电源的输出电压。
另一方面，由D811输出的电压经R816和R818、VR810分压，送到Q801的基极，经Q801放大后接IC801的（11）脚，以控制RC振荡器的荡器频率，调节VR810就能调节（14）脚输出脉冲的频率，因而能控制输出电压。 2、开机状态
开机状态，TEA2261的振荡频率由（2）脚输入的脉冲来决定。在开机状态时，CPU的（58）脚输出高电平，此高电平加到Q851的基极，Q851饱和导通，Q852也导通，从Q852的集电极输出12V电压，此12V电压一方面送到TA8659的（40）脚，作为行振荡起动电压，行扫描电路开始工作，另一方面经R869加到IC802的（2）脚，IC802开始工作。
IC802的（5）、（6）脚内部是一个电压比较器，比较器的基准电压是2V，开关电源的主电源电压+B（130V），经VR851、R852和R853分压后加到IC802的（5）脚，和比较器的基准电压比较后，输出一个控制电压。IC802的（7）、（8）脚内部是一个锯齿波振荡器，由灯丝绕组上取得的行脉冲经R859、C859、D858送到IC802的（8）脚，从而使（8）、（9）脚内部振荡器的振荡频率等于行频，振荡器输出的锯齿波经脉宽控制器、逻辑变换后，从（3）脚输出方波信号，电压比较器输出的控制电压可以控制（3）脚输出方波信号的宽度，因而可以通过调节VR851来调整输出电压的大小。
IC802输出的方波信号经T802隔离后送到IC801的（2）脚，以控制IC801（14）脚输出的脉冲宽度，也就是控制开关电源的输出电压。 保护电路：
1、过压保护：
TEA2261的（16）脚电压不能大于15.7V，当电源电压输出过高时，开关变压器（8）、（9）绕组输出的电压也必定升高，当该电压经D811整流、C811滤波后得到的电压大于15.7V时，TEA2261（14）脚输出的脉冲被关闭，开关电源无电压输出。这时，即使（16）脚电压降回到15.7V以下，（14）脚仍无脉冲输出，一定要将电源关闭，重新起动后再次检测（16）脚的电压，如小于15.7V电源才会重新工作。 2、欠压保护：
当TEA2261的（16）脚电压小于7.4V时，内部欠压保护电路动作，（14）脚输出的脉冲被关闭，重新起动时后再次检测（16）脚的电压，如大于7.4V电源才会重新工作。
|
