编者注：这29种开关电源电路是CRT彩电电源电路的典型代表，搞懂了这些电源原理，那么修彩电开关电源基本上是小试牛刀。 1.A3机芯电源
A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。 R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。 V553及周边元件、VD515、V511、V512组成稳压控制电路。R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。 VD518、VD519、R523组成过压保护电路。另外VD563也为过压保护。 C515的作用：
我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。
再来看加 入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。

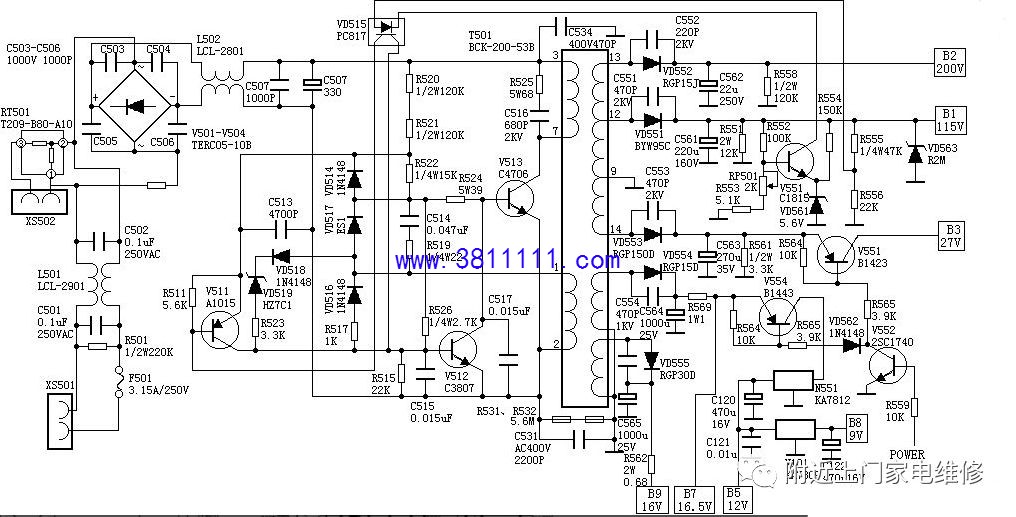

A3电源电路图
2. IX0689电源被广泛运用于国内各种品牌的TA两片机中，是国产机用得最多的电源之一。 振荡电路
300V直流电压经R707、R724分压后，再由C735、L701加到N701的（12）脚，IX0689的（12）脚是内部开关管的B极，于是开关管开始导通，电流从（15）脚C极流入，从（13）脚E极流出，经R714、R710到热地。
T701的（3）、（5）脚为正反馈绕组，在开关管导通时，正反馈电压的极性是（5）正（3）负，（5）脚电压经V735、R713、L701加到N701的（12）脚，使开关管的电流进一步增大，如此循环使开关管很快饱和。
开关管饱和期间，电能转为T701中的磁能。随着N701（13）脚流出的电流不断增大，R710两端的压降也不断增大，当R710上的压降达到1V左右时，开关管开始退出饱和状态。
开关管一旦退出饱和，T701各绕组的感应电压极性全部翻转，正反馈绕组（3）、（5）脚的极性为（3）正（5）负，（5)脚的负电压经C713、R713、L701加到IX0689的（12）脚，使内部开关管的电流进一步减小，如此循环，使开关管迅速截止。
开关管截止期间，开关变压器次级各绕组的整流二极管全部导通，将储存在开关变压器中的磁场能转变为电能，供整机各路负载，同时，T701的（1）、（6）绕组与C717、C718、R710和C706构成振荡回路，当振荡半个周期后，重新使T701的（6）脚为正（1）脚为负，耦合到（3）、（5）绕组使开关管重新导通。 稳压过程
在开关管截止期间，T701（3）、（4）绕组上的电压使IX0689（2）、（3）脚内部整流管导通，在C711上建立约27V的直流电压，C711上的电压加到IX0689的（10）、（2）脚内部取样基准比较电路。当电网不稳或115V输出波动时，C711上的电压也跟着波动，经内部取样比较，最后从（9）脚输出，对开关管的导通周期自动调整，从而使115V输出电压稳定。 1、当开关管过流时，R710两端的压降也必大，此电压经R712加到IX0689的（7）、（8）脚，使内部保护管导通，经（9）脚对开关管的B极电流分流，也就是说对开关管的电流进行限制。
2、当电网电压升高时，T701初级绕组在开关管饱和期间其电流上升的速率将增大，从而使T701的(3)、(5)绕组正反馈电压增大，V736将击穿导通，IX0689的（7）脚内部管子导通，经（9）脚对开关管的B极电流分流，即保护了开关管。 3、115V输出端接有稳压管V738，当输出电压大于130V时，V738击穿，使开关电源停振。

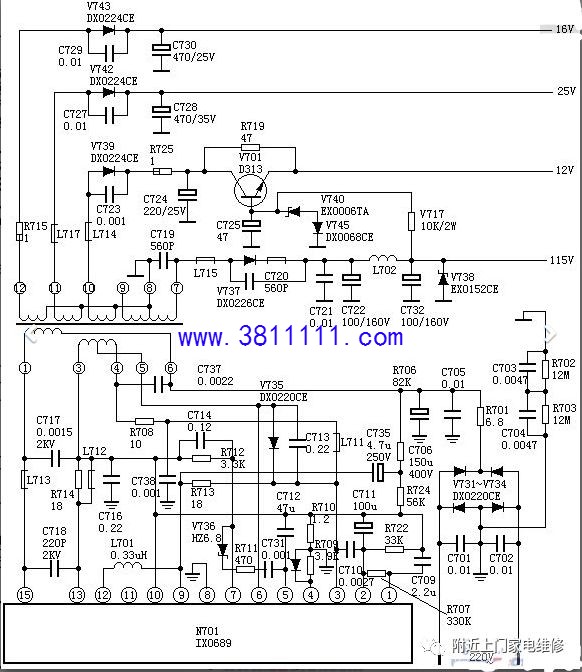

IX0689电源原理图
3. SONY F29电源
SONY F29丽音王系列机芯有KV-2565MT、KV-2565MTJ、KV-2584MT、KV2954MT、KV2965MT、KV2966MI等型号，采用厚膜电路STR-S5741，为变压器耦合并联型自激式开关电源，能适应110V-240V的电网电压，主电源输出135V，输出功率达200W。 振荡过程
开机后C607上约300V直流电压，一方面经T602的（4）、（2）脚加到IC601的（1）脚内部开关管的C极上，同时300V电压经R603加到IC601的（1）脚内部开关管的B极上，开关管开始导通，T601的（4）、（2）绕组产生（4）正（2）负的感应电动势，经耦合，在（7）、（6）绕组产生（7）正（6）负的感应电动势，经R609、C610反馈到IC601的（3）脚，使内部开关管的电流进一步增大，如此循环使开关管迅速饱和。
开关管饱和期间，T601（4）、（2）绕组的电流线性增大，D651、D652、D654均截止，T601储存磁场能量。随着C610不断被充电，其IC601（3）脚的电压越来越低，最后迫使开关管退出饱和状态。
开关管退出饱和状态后，T601各绕组的感应电压极性全部翻转，经反馈后开关管迅速截止。
开关管截止后，D651、D652、D654均导通，T601储存的磁场能量转化为电能向负载释放。同时，C609经R609、T602的（7）、（6）绕组、IC601的（2）、（3）脚内部放电，R603也给C609反向充电，使IC601的（3）脚电压越来越高，最终将使开关管再次导通，开始新一轮的振荡。 稳压过程
T601的（6）、（8）绕组上的电压反映了输出电压的大小，经D606整流、C613滤波后在C613上建立取样电压（正常时约43V），该电压加到IC601的（2）、（9）脚，IC601内部有取样稳压电路，能根据C613上的电压大小，自动调整开关管的导通时间，最终使输出电压稳定。如果C613上的电压过高，会使IC601内部进入保护状态，使开关管截止。

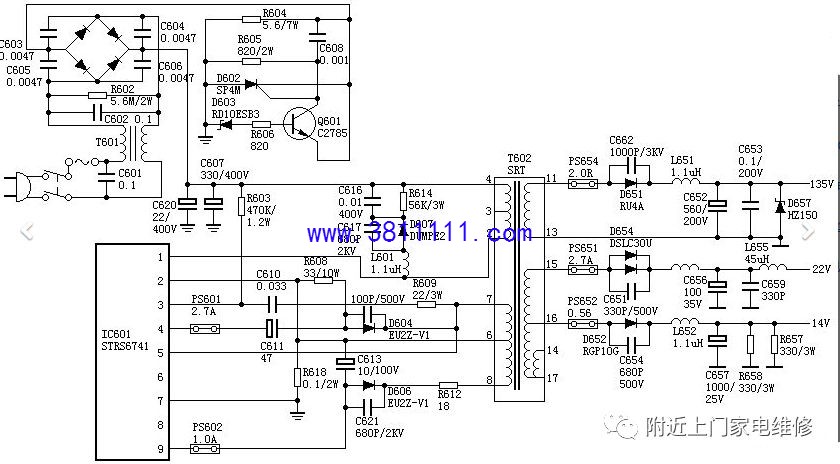

SONY F29电源原理图
4.SONY G3F-K电源-1
SONY G3F-K属于贵丽单枪系列机芯，主要有：KV-K25MF1、KV-K25MF11、KV-F25MF1、KV-F25MW11、KV-F25MN31、KV-K29MF11、KV-K29MH11、KV-F29MF1等。 该部分为电网输入电压变换电路，关于STR-81145A的工作原理请参见金星C7428电源。开关电源振荡部分见SONY G3F-K电源-2。

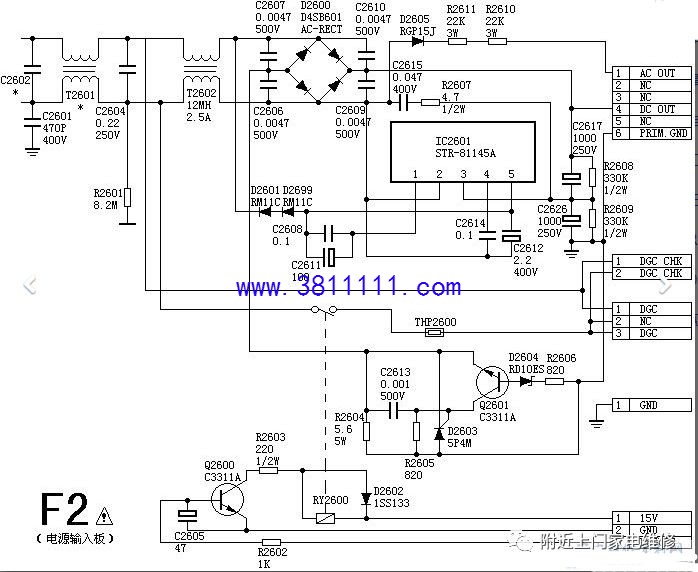

SONY G3F-K电源-1
5.SONY G3F-K电源-2
SONY G3F-K电源采用STR-S6708厚膜电路，关于STR-S6708的工作原理，请参考金星D2902电源。

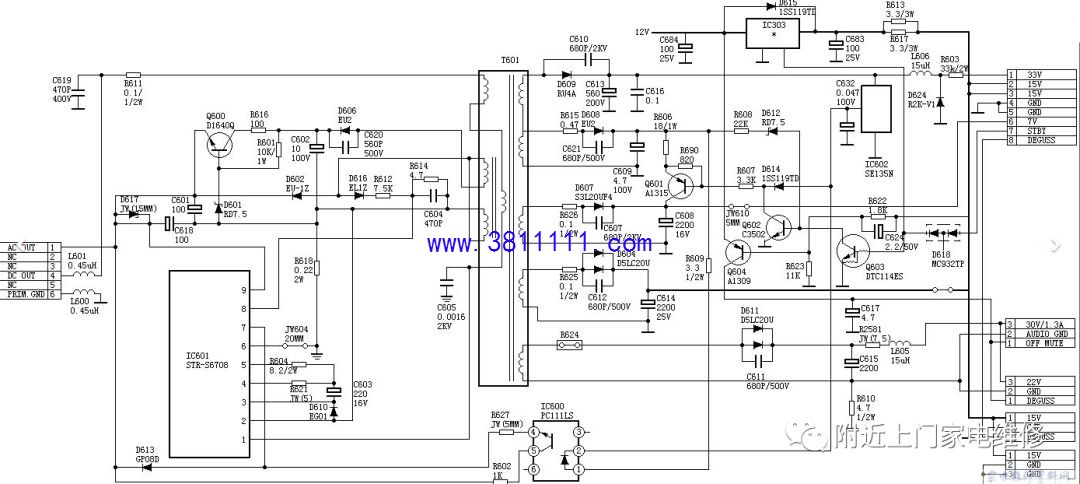

SONY G3F-K电源-2
6.SONY KV2184电源
SONY KV2184采用STR50115B厚膜电路，与此电源相同的机芯还有：SONY KV2182CH、KV2181DC/KV、KV2182DC等。 振荡电路
R604是起动电阻，300V电压经R603加到IC601的（2）脚内部开关管的B极上，使开关管开起导通。电流从IC601的（4）脚E极流出，在滤波电容C615上建立115V直流电压。
T602的（9）、（10）脚为正反馈绕组，开关管导通时，C615被充电，T602（9）、（10）脚正反馈电压是（10）正（9）负，经C607、R603加到IC601的（2）、（4）脚（开关管的B、E极），使开关管迅速饱和，T602储存能量。[Page]
开关管饱和后，C607被不断充电，使IC601的（2）脚电位越来越低，最后迫使开关管退出饱和状态，T601的（9）、（10）脚电压极性发生翻转，结果使开关管迅速截止。 在开关管截止期间，T602的（7）脚相对于（9）脚为负，续流二极管D604导通，T602中储存的能量经D604和T602的（7）、（9）脚绕组向C615释放，C615被再次充电，由于C615不断被充电，便得到115V直流电压，。 稳压电路
稳压电路由IC601内部完成，其（5）脚是误差取样电压输入脚,该脚未用。 保护电路

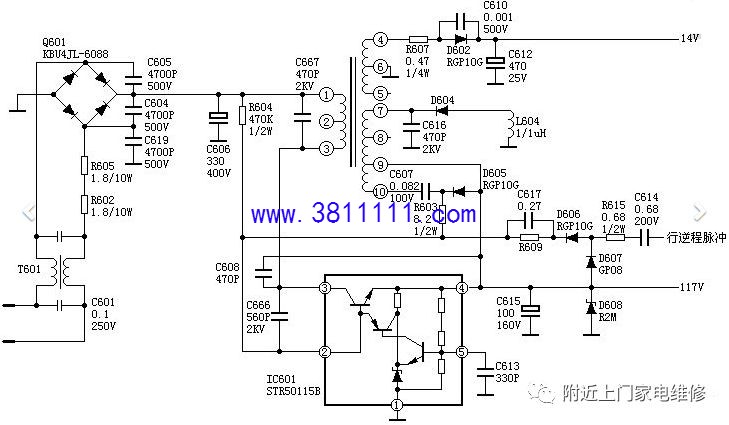

D608是过压保护稳压二极管，稳压值为130V，一旦输出电压大于130V,D608击穿，开关电源停振。
|
