TCL液晶电视D32E167三无故障检修

2019-11-16 13:38| 发布者: 维修迷| 查看: 81| 评论: 0

摘要: 机型：TCL液晶电视D32E167故障：三无，指示灯不亮检修：测12V正常，5V正常、3.3V正常、1.25V正常、1.5V为0，走线路查得1.5V为UD2稳压输出而来，测该IC输入端5.0V，输出为0V，该三端为1117A输出值未标注。手头上只有1 ...

机型：TCL液晶电视D32E167

故障：三无，指示灯不亮

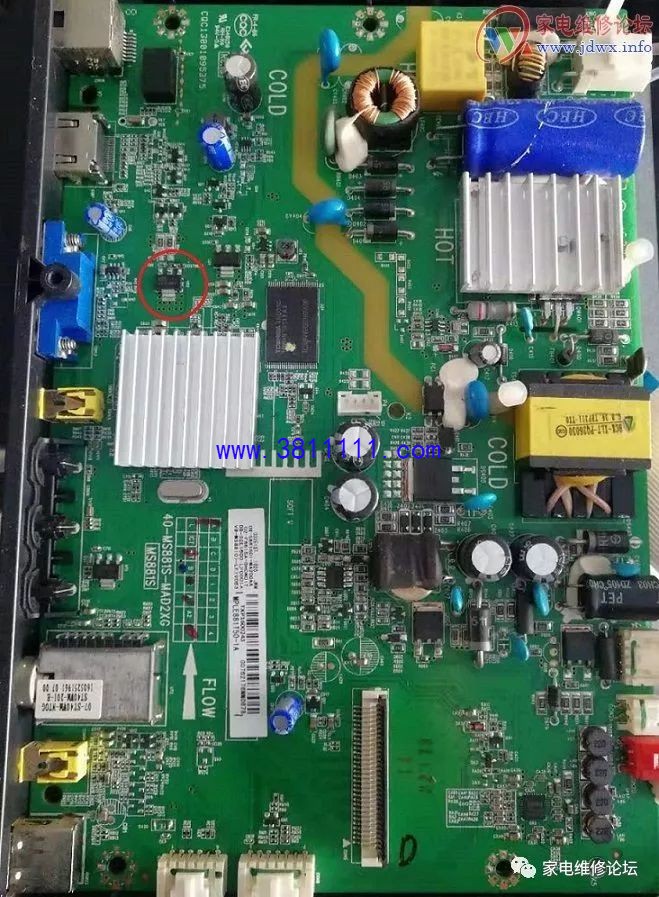

检修：测12V正常，5V正常、3.3V正常、1.25V正常、1.5V为0，走线路查得1.5V为UD2稳压输出而来，测该IC输入端5.0V，输出为0V，该三端为1117A输出值未标注。手头上只有1117A-1.2，更换后，输出为1.9V偏高。画出该IC外围可知，RD26决定了输出，于是将RD26减小到100欧，测得输出为1.48V，基本可以。恢复电路通电故障排除。
