风行电视G42Y上电开机无反应维修一例！

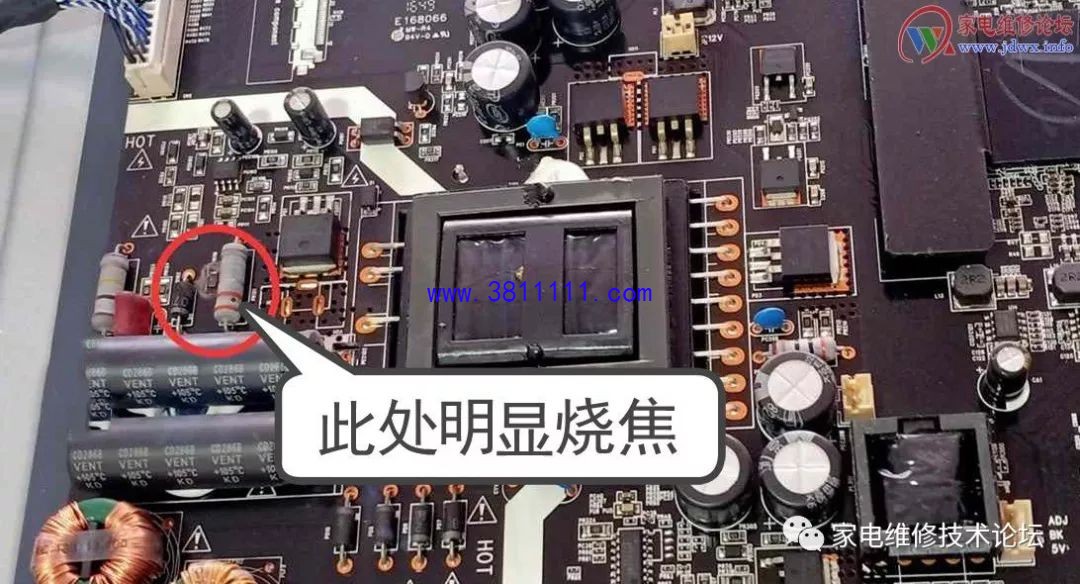

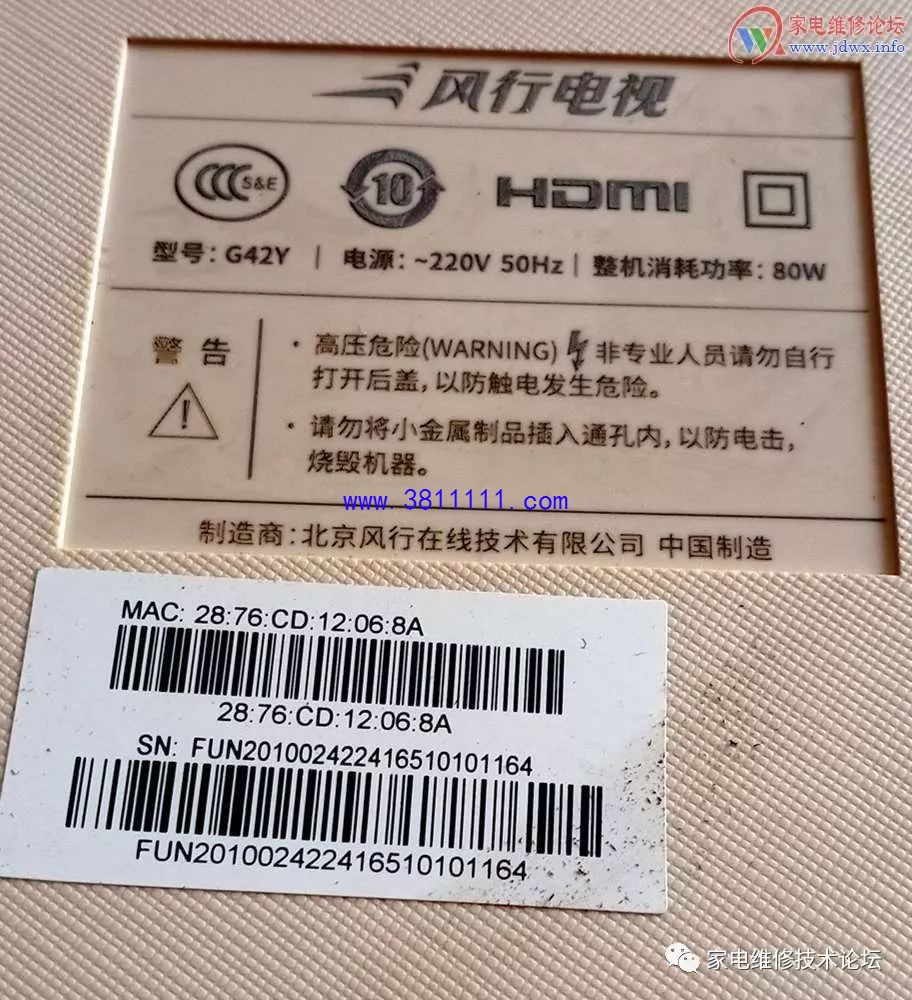

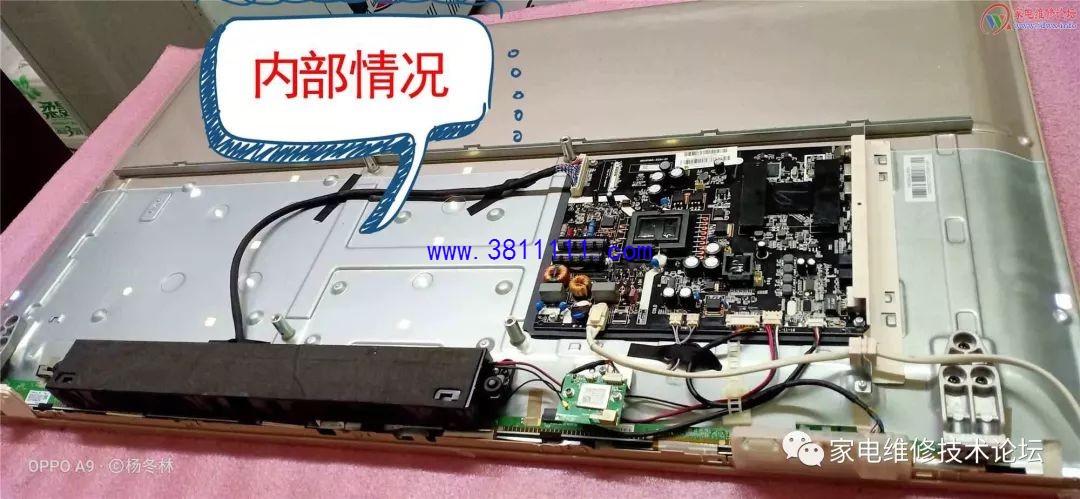

今接修一台风行电视G42Y液晶电视，上电开机无反应情况。面板指示灯也没亮！拆盖，见里面是一块三合一板：MSA6383-2C01-01。仔细观察，见电源处已有一处明显烧伤的痕迹！

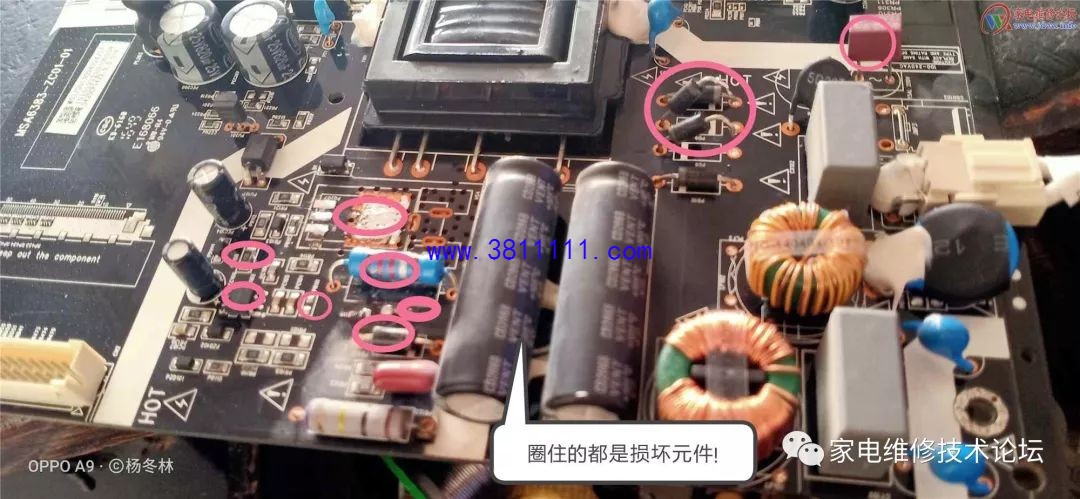

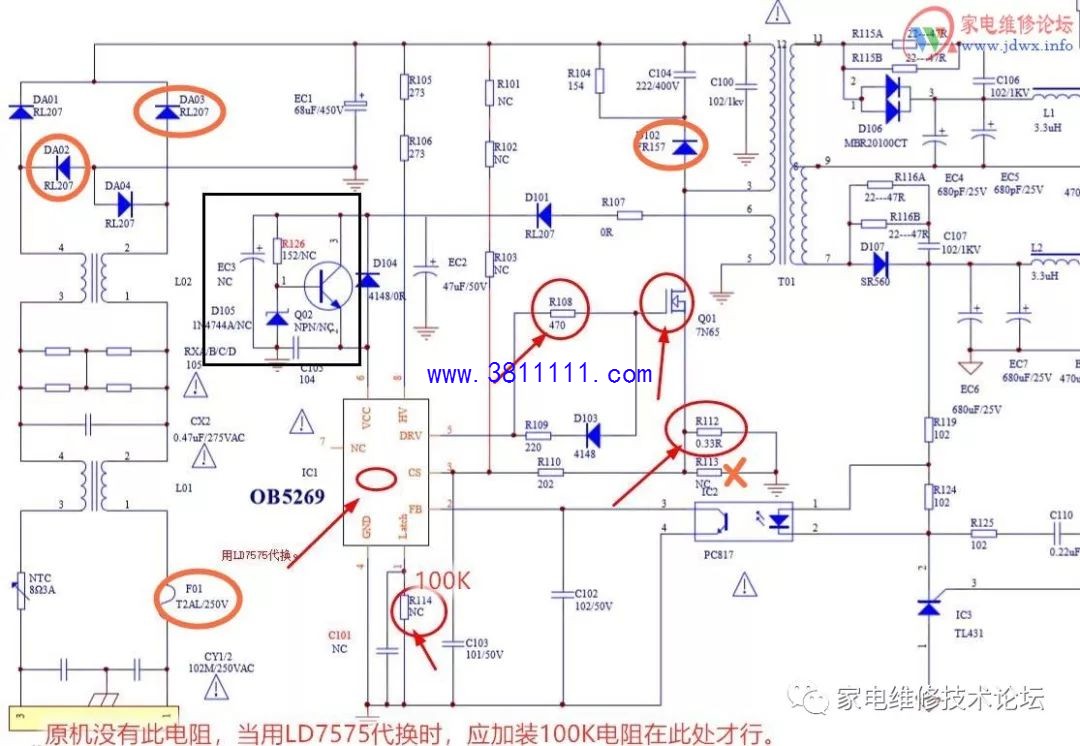

测电源保险已烧断，再测电源整流二极管，四个就击穿了二个D8、PD9（S208).。这种灰色的板，看线路很麻烦！几乎看不清其走向，只好用表一步步测量线路来检修。此电源电路是以控制芯片OB5269CP为中心组成的，那就以此芯片的工作线路来展开检修吧。（以下图纸是借用其他机型号来标注的）

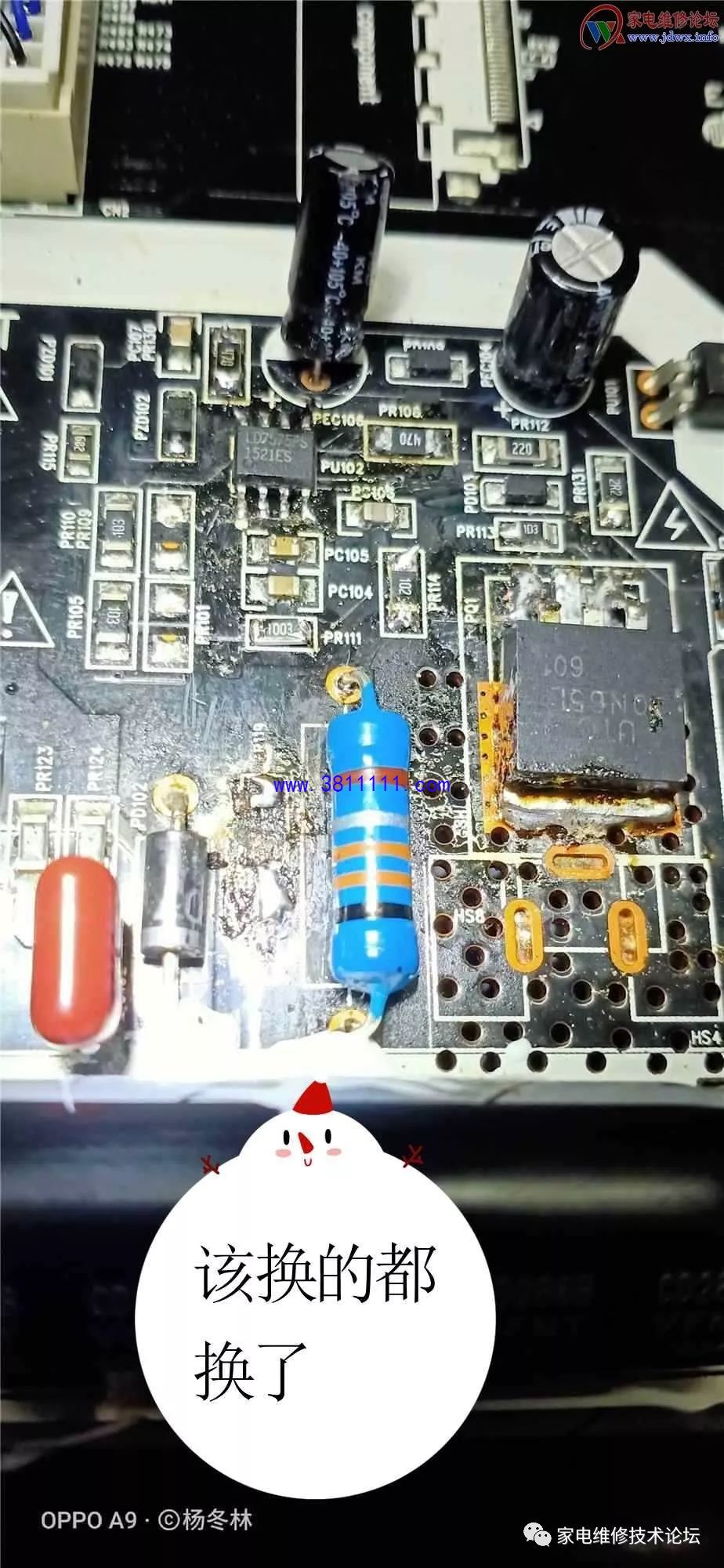

先测烧伤处的并联限流电阻PR121, PR119 (0.33欧+？)，一大一小电阻早已见上帝了！小的看不清，不知多大阻值，干脆不装算了。并装在一块的那个防尖峰的二极管也连带遭殃击穿了！电源管PQ207 :70R380P也短路了，用10N65贴片代替。再理电源管的G极线路，发现PR106 470也烧断了！这PR106与OB5269的5脚（PWM脉冲驱动输出)相连，说明电源芯片OB5269也损坏了！因手边没有OB5269换，只好用LD7575来代替。代换时，在芯片1脚处加装一只100K电阻与地相连就行。线路板上正好有个PR111空着的位置，填上就可以了。

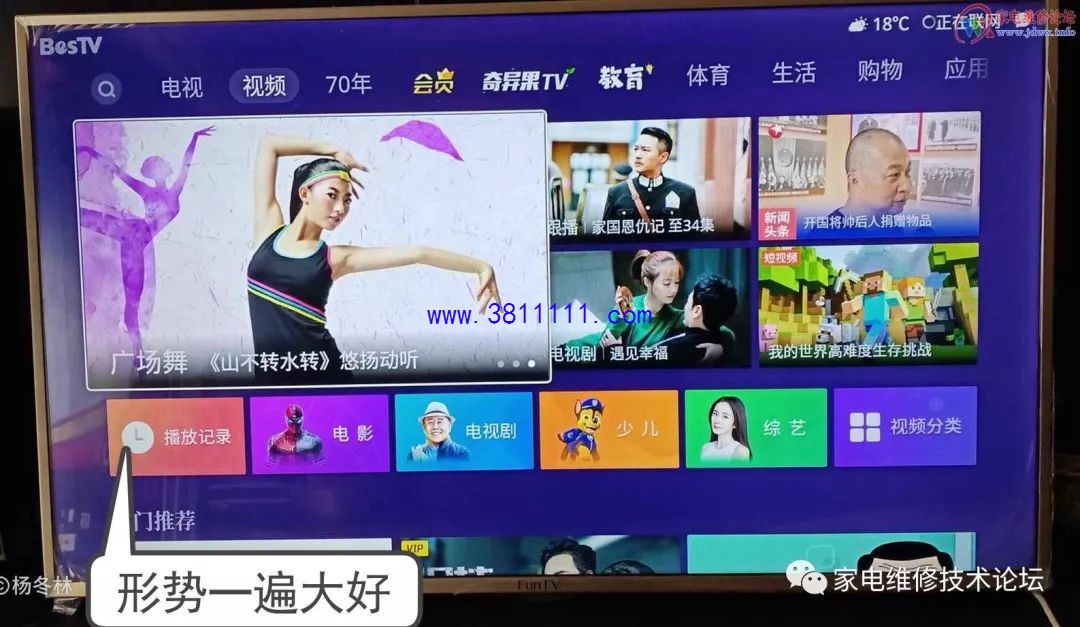

检修到这里，感觉要换的基本换了，要测的也测了，就是还没上电试机，心里有点忐忑不安了，生怕漏掉了损坏的元件没查出来而存隐患！只好鼓起勇气插电试机了，突见电源指示灯红灯亮起！测LD7575的6脚，有12V左右供电电压出现！再按待机键，只见屏幕背光亮起！谢谢欣赏，下次再会！
