三极管变色闪光灯电路图与多谐振荡器原理

三极管继电器延时吸合电路是三极管组成的继电器延时吸合电路。刚接通电源时，16μF电容上电压为零，两个三极管都截止，继电器不动作。随着16μF电容的充电，过一段时间后，其上电压达到高电平，两个三极管都导通，继电器延时吸合。延时时间可达60s。延时的时间长短可通过10MΩ电阻来调节。如图是晶体管组成的继电器延时吸合电路。刚接通电源时，16μF电容上电压为零，两个三极管都截止，继电器不动作。随着16μF电容的充电，过一段时间后，其上电压达到高电平，两个三极管都导通，继电器延时吸合。延时时间可达60s。延时的时间长短可通过10MΩ电阻来调节。 挺方便的。

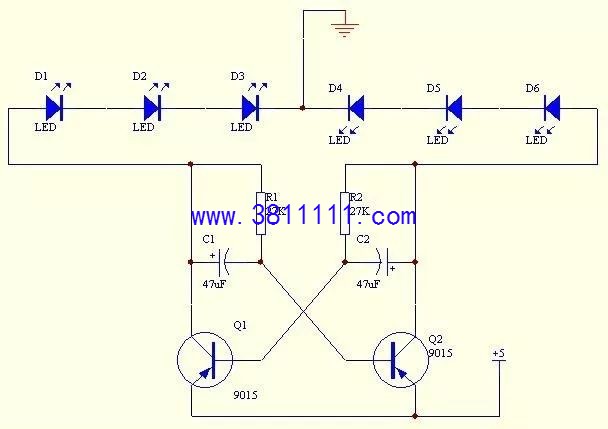

在多谐振荡器两只三极管的集电极分别接上发光管，发光管能够依多谐振荡器得周期进行交替闪烁，此电路用途广泛，可用与家居装饰等！

本电路采用高增益pnp型锗管vt3，vt4组成多谐振荡器，有两级反相器首尾连接，级间利用电容c3，c4耦合，其工作周期为1s！

元件选择与调试

无稳态多谐振荡器是一种简单的振荡电路。它不需要外加激励信号便能连续地、周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成，因此称为多谐振荡器电路。多谐振荡器可以由三极管构成，也可以用555或者通用门电路等来构成。用两只三极管组成的多谐振荡器，通常叫做三极管无稳态多谐振荡器。

在本例中我们将用两只三极管制作一个多谐振荡器，并用它驱动两只不同颜色的发光二极管。在制作完成时，我们能看到两只发光二极管交替点亮，并且我们可以通过调整电路的参数来调整发光管点亮的时间。

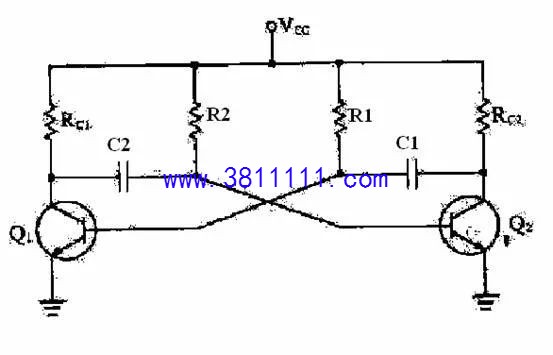

上图所示为结型晶体管自激或称无稳态多谐振荡器电路。它基本上是由两级RC藕合放大器组成，其中每一级的输出藕合到另一级的输入。各级交替地导通和截止，每次只有一级是导通的。

从电路结构上看，自微多谐振荡器与两级Rc正弦振荡器是相似的，但实际上却不同。正弦振荡器不会进入截止状态．而多谐振荡器却会进入截止状态。这是借助于Rc耦合网络较长的时间常数来控制的。尽管在时间上是交替的，可是这两级产生的都是矩形波输出。所以多谐振荡器的输出可取自任何一级。

电路上电时，Vcc加到电路，由于两只三极管都是正向偏置的故他们处于导通状态，此外，还为藕合电容器C1和C2充电到近于Vcc电压。充电的路径是由接地点经过晶体管基极，又通过电容器而至Vcc电源。还有些充电电流是经过R1和R2的，从而导致正电压加在基极上，使晶体管导电量更大，因而使两级的集电极电压下降。

两只晶体管不会是完全相同的，因此，即使两级用的是相同型号的晶体管和用相同的元件值，一个晶体管也会比另一个起始导电量稍微大些。

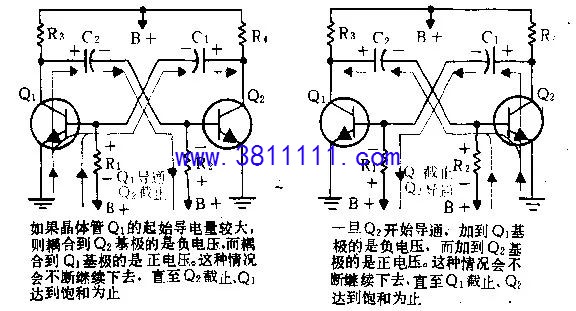

假定Q1的导电量稍大些，由于Q1的电流大，它的集电集电压下降要比Q2的快些。结果，被通过电阻器R2放电的电容器C2藕台到Q2基极的电压要比由C1和R1藕合到Q1基极的电压负值更大些。这使得Q2的导电量减少，而它的集电极电压则相应地增高了。

Q2集电极升高的电压，是作为正电压藕合回Ql基极的。这样，Q1导电更多，从而引起它的集电极电压进一步下降，由于C2还在放电。故驱使Q2的基极电压向负的增大。这个过程继续到最终Q2截止，而Ql在饱和状态下导通为止。此时，电容器C2仍然通过电阻器R对接地点放电。Q2级保持截止直至C2已充分放电使得Q2的基极电压超过截止值为止。然后Q2开始导通，这样开始了多谐振荡器的第二个半周。

由于Q2开始导通，它的集电极电压开始下降，导致电容器C1通过电阻器R1开始放电，这样，加到Q1基集的是负电压。Q1传导的电流因此而减小，并引起Q1集电极电压升高。这是作为正电压藕合到Q2基极的，于是Q2传导的电流更大。像前半周的工作一样，这是起着正反馈作用的，并持续到Q1截止，Q2在饱和状态下导通为止。Q2保留在截止状态，直至C1已充分放电，Q1开始脱离截止状态为止。此时，完整的周期再次开始。

好一级导通时间的长短，取决于另一级截止的时间。也是取决于C1R1和C2R2的时间常数RC。时间常数越小转换作用也越快，因此多谐振荡器的输出频率越高。按照上述的电路，两个RC网络的时间常数相同，两个晶体管的导通和截止周期是相等的，故称之为对称的自微多谐振荡器。

当然我们也可以调整C1R1和C2R2不等，使得两只三极管的导通时间不同。

在明白了多谐振荡器的基本原理后，我们可以利用这个电路控制两个发光二极管交替的闪烁了。

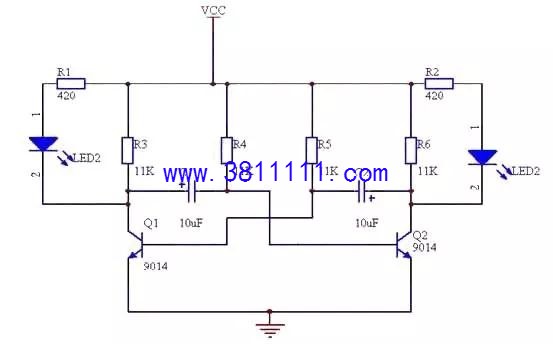

我们可以把Q1和Q2的集电极作为振荡器的输出驱动两个发光管。具体的电路如下：

R1、R2分别为发光二极管D1和D2的限流电阻，这里为420欧姆，取值越小LED将越亮。R3和R3取值11K。

每个灯点亮的时间可以通过对R4*C1，R5*C2用公式T=0.693*R*C计算导通时间得到。读者可以取不同的值得到不同闪烁的频率，两边的点亮时间可以不同。
