冰箱查漏重新盘管操作全过程

待修的为扬子冰箱（内漏）。

图中可见有磁铁吸附在蒸发器（冷冻室）内壁上，证明此机采用铁质帮迪管。

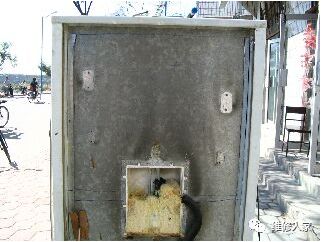

图片二，将冰箱后背的冷凝器拆掉，并根据其发泡层的厚度（可打开冰箱门测量）在背部的铁板上画出略大的轮廓

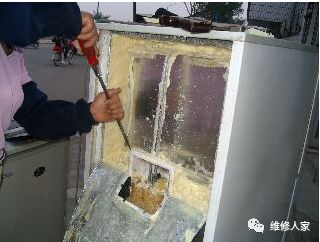

图片3 沿标记将铁板斩开，下折，并用工具挖沟槽，露出冷冻室后壁铝板咬逢和铝管，并用钩状工具将咬逢向外掀起，同时把连接冷冻室和冷藏室中间的管接头塑料盒锯断

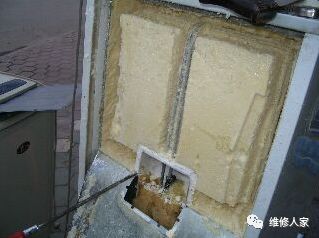

图片4 稍用力就可取下一分为二的泡沫板，并将锯断的塑料盒向上拉

夹断两根铁管，注意断口要在与副蒸发器的接头以上约10--15公分，完整的取出毛细管，用胶纸封住副蒸发器的管口以防异物进入，把折断的铁管向上弯，取掉上半只塑料盒，并注意在所有的过程中收集挖下的泡沫碎屑，因为以后的发泡时还要把部分的碎泡沫与发泡剂混合填充。

图片6 打开冷冻室的门，用木棒向后轻击蒸发器后壁的四角，后壁轻易脱落

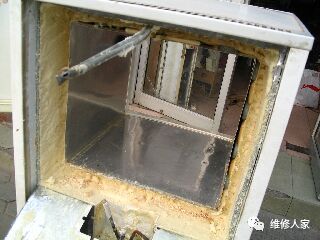

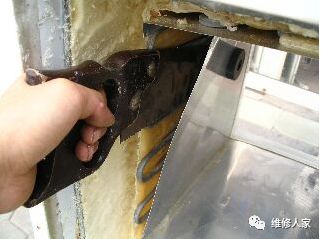

图片7 找到蒸发器内胆的接缝，用工具轻轻撬开，然后用手板锯插入内胆与蒸发器盘管之间，使内胆与盘管分离

 找到蒸发器内胆的接缝，用工具轻轻撬开，然后用手板锯插入内胆与蒸发器盘管之间，使内胆与盘管分离

图片8 依次用力拉铝板的四角(注意不要严重拉伸前部边缘)将铝板完整取下

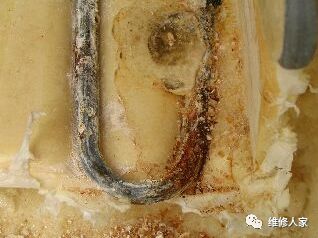

 图片9 清晰可见的腐蚀泄漏点

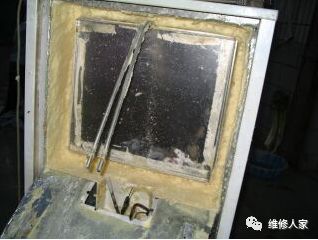

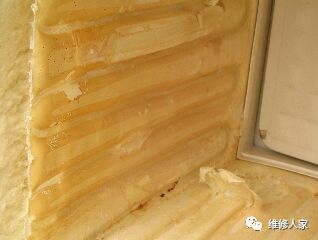

现在可以轻易的取掉铁质的邦迪管.、

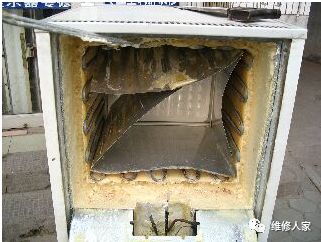

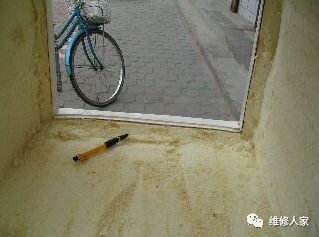

然后用手板据把剩余的泡沫保温层每一面都去掉1.5--2公分厚度,并在近冰箱门的四周部位保留适当的坡度,见照片中圆珠笔所指示(这一点非常重要).

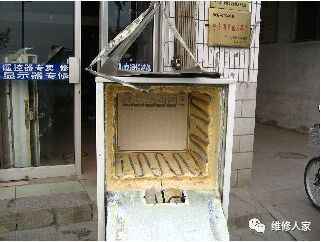

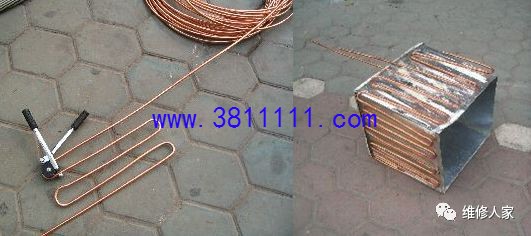

接下来就是把铝质的蒸发器组装好,并用弯管器和直径8毫米的紫铜管加工蛇形的蒸发器管路

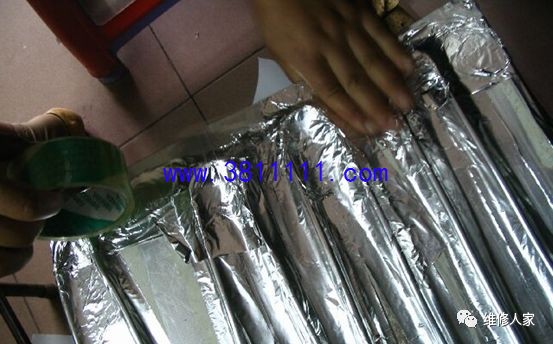

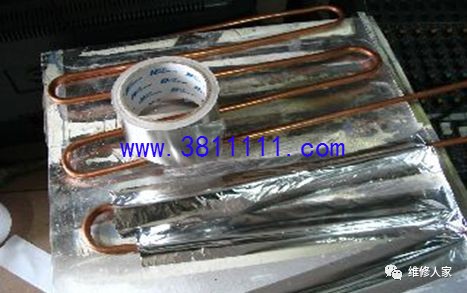

现在的工序是粘贴铝箔纸,记住不要偷工减料啊

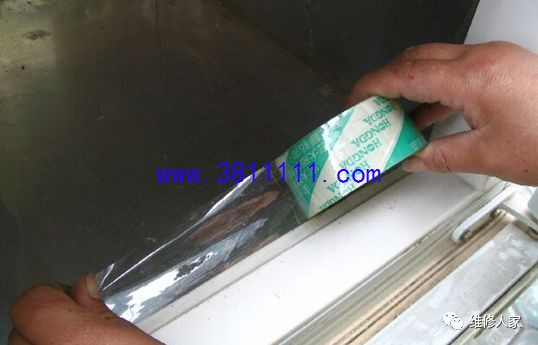

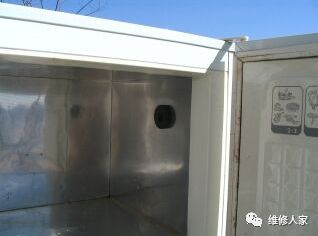

现在两个人合作，一人从后边向前装内胆，另一人在前边负责内胆的边缘和箱体前部的塑料体缝隙嵌和，很容易的就可以把内胆安装到位，现在在接逢处贴一圈不干胶带，第一，防止内胆向后脱落，第二，发泡时防止发泡剂向内胆里面泄漏

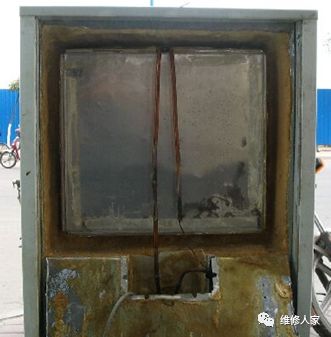

接下来就是焊接管路，注意用湿毛巾保护冷藏室蒸发器的铜铝接头。

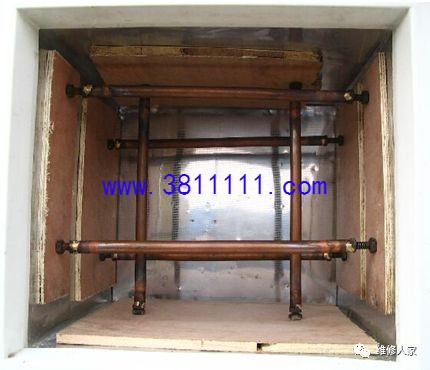

下一步在内胆的里面安装支撑，防止发泡时内胆因压力变形

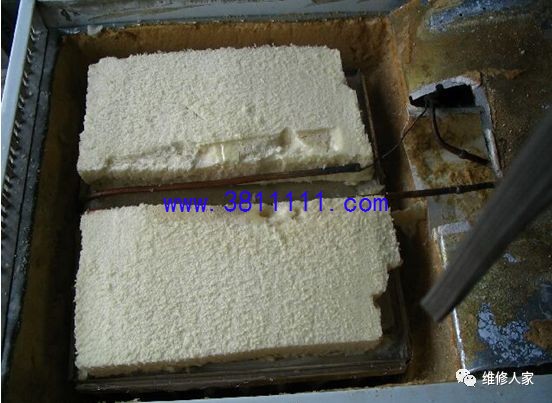

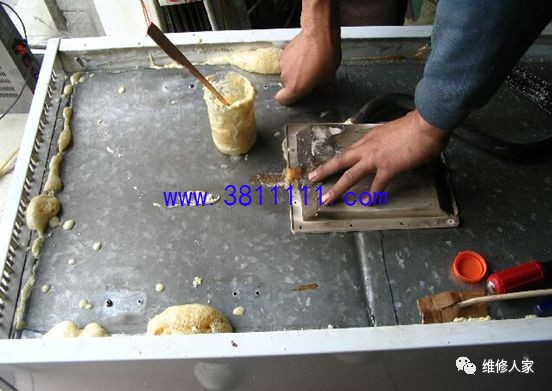

最后的两张图片，剩下的事各位同行都知道的，我就不唠叨了。

综上所述，这样的维修主要是充分利用了冰箱原来的保温发泡层，被我们挖掉的只有1－1.5公分厚，所以即使你的发泡工艺再差，对性能的影响也是很小的，而且各种工艺方法都是以达到冰箱原来的工况为目的的，这才是我们追求的最高境界！
