RO-50G型纯水机部件详解及故障处理。

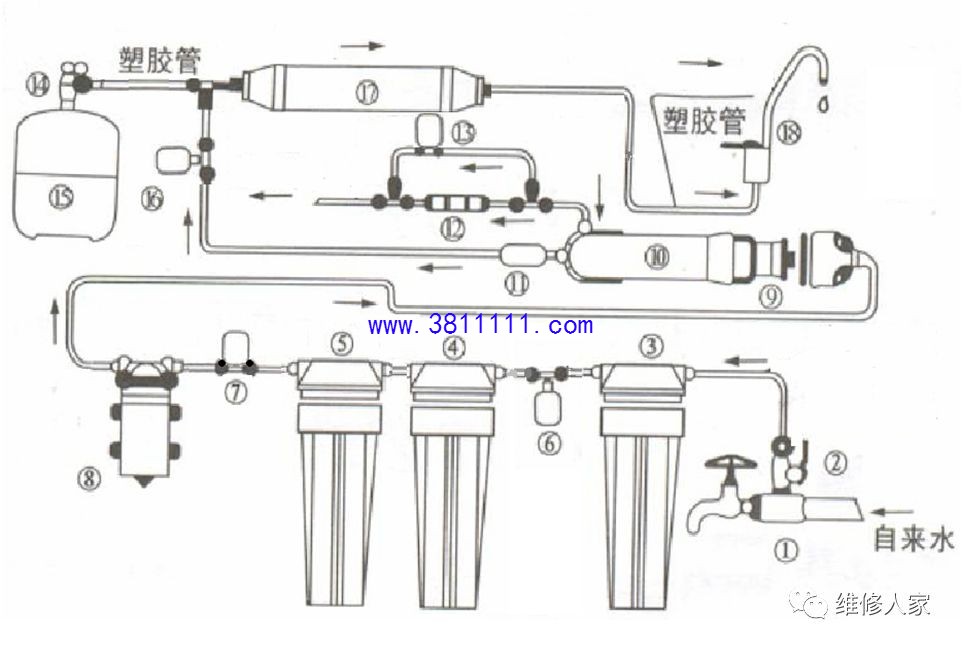

一、各部件名称

（1）进水三通              （10）逆渗透膜外壳

（2）两分球阀              （11）逆止阀

（3） PP纤维过滤器      （12）废水比

（4）颗粒活性炭过滤器 （13）冲洗电磁阀

（5）精密活性炭过滤器 （14）压力桶球阀

（6）低压开关               （15）压力桶

（7）进水电磁阀           （16）高压开关

（8）增压泵                  （17）后置活性炭

（9）逆渗透膜               （18）鹅颈龙头

二、工艺流程

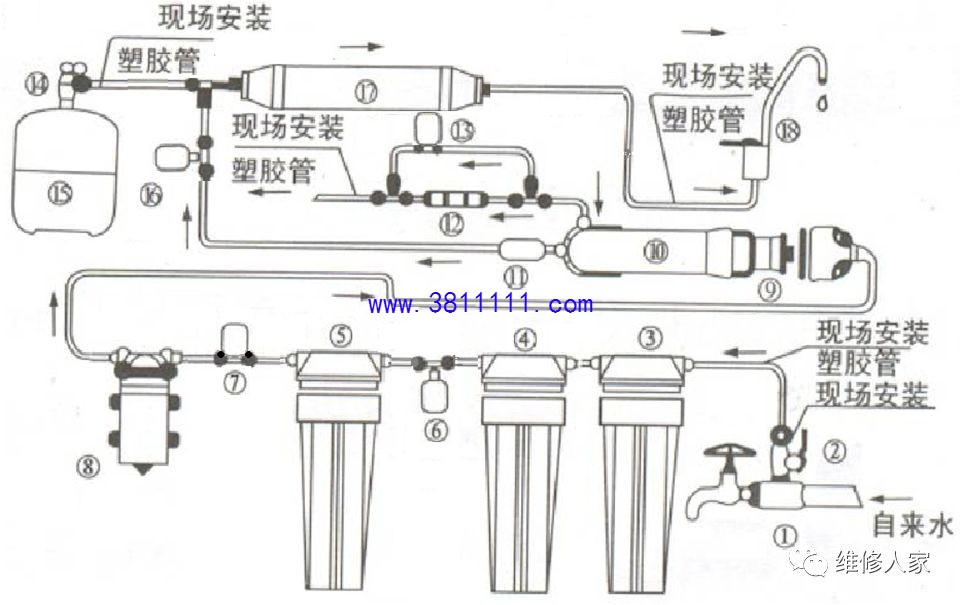

1、水路

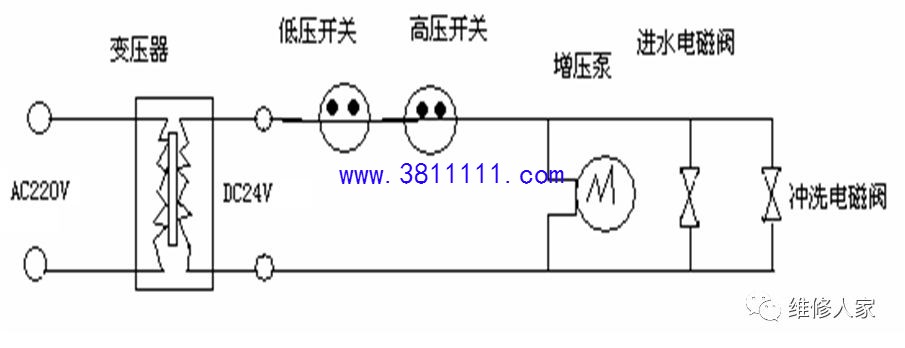

2、电路

三、各部件所起到的作用

PP纤维滤芯：可有效去处水中大于5微米的肉眼可见杂质，如悬浮物、泥沙、红虫、铁锈等固体物质。

颗粒活性炭：具有极高的吸附能力，可去处水中有机物以及异味、异色等，如农药、余氯、三氯甲烷等。

精密活性炭：可吸附重金属离子并进一步吸附前二级漏过的各类有机物，保护反渗透膜并延长其寿命。

逆渗透膜：过滤孔径达0.0001微米，滤除水中的有机物，重金属离子，细菌、病毒、热源及其它杂质，脱盐率达90％以上，同时将上述有害物质通过排污系统及时排出净水器。

后置活性炭：更彻底的吸附净水中的异色、异味，调整水质口感.

高压开关：当储水桶水满时关掉电源。

低压开关：当原水无水或压力过低时关掉电源

增压泵：增加进水压力，使水透过RO膜。

逆止阀：禁止纯水回流。

压力桶：储存纯水，增大出水瞬间流量。

进水阀：控制原水，节约水资源。

冲洗阀：快速冲洗RO膜。

四、故障处理

1、不出水

A、电源没电

B、水源无水/水压过低

C、进水球阀没打开

D、进水电磁阀坏

E、滤芯堵塞

F、膜堵塞/膜干

G、水管打折

H、变压器坏

 I、泵坏

J、低压开关坏

K、高压开关坏

L、 滤芯接头生料带缠绕不当

分析

A、当电源没电时机器无法运行。

B、水源无水/水压过低时低压开关打不开，故变压器不供电。

C、进水球阀没打开，无水源进入，低压开关也无法打开。

D、电磁阀打不开，水进不去，故无法出水。

E、滤芯堵塞时，无论是前置芯还是后置芯，堵塞时无法出水。

F、当膜堵塞或膜干时，水可能通不过，无法出水。

G、水管打折时，水通不过。

H、变压器损坏时会导致进水阀以及泵不供电，无法出水

 I、泵坏，水压小时，水流无法通过RO膜，无法出水。

J、低压开关坏时会导致变压器无法供电，机器无法运行。

K、高压开关如果一直处于常开状态，无法闭合，则变压器无法供电。

L、如生料带缠绕不当，可能会导致生料带堵住滤芯接头，无法通水。

2、出水量过小

A、水温过低

B、滤芯堵塞

C、膜堵塞

D、压力桶无气压或气压低

E、压力桶球阀没打开

F、水管打折

G、泵出水压力不够

分析

A、水温过低时，如水结冰，呈固态，透过量少。

B、滤芯堵塞时，无论是前置芯还是后置芯，堵塞时无法出水。

C、当膜堵塞或膜干时，水可能通不过，无法出水。

D、压力桶无气压或气压低时，压力桶里水压不出来，出水只是随机制的水

E、压力桶球阀没打开时，出水只是随机制的水，故出水量少

F、水管打折时，水管内径边小，水通量变小。

G、泵出水压力小时，RO 膜的水透过量小

3、废水多，一直排废水

A、电源接触不良

B、水压小/水压不稳

C、逆止阀坏

D、冲洗阀坏

E、废水比坏

分析

A、机器冲洗阀设置是每次通电自动冲洗18 秒。电源接触不良时故会反复冲洗。

B、水压小或水压不稳时可能会导致低压开关频繁闭合。

C、逆止阀起到禁止纯水回流的作用，如果逆止阀直通，压力桶里的纯水会回流到废水管道中排出，机器也会频繁启动，排废水。

D、如果冲洗阀无法闭合，废水比也就起不到节 流的作用，废水排放量大。

E、如果废水比损坏，会导致起不到节流的作用，废水排放量大。

4、听到连续声响或其它异常噪音

A、 水压不稳

B、低压开关坏

C、高压开关坏

D、变压器内渗水

F、管路内有气体

分析

A、水压不稳可能会造成机器启动频繁，连续发出 声响，水压低时（智能型）会(显示屏)显示缺水并报警。

B、如低压开关坏（智能型），无法闭合，会一直报警。

C、如高压开关接触不良，可能会导致机器（进水阀）频繁启动，发出连续声响。

D、变压器内渗水，可能会导致内部短路，发出噪音。

E、管路内有气体，可能会发出水与机器管道摩擦撞击的声音。

5、口感明显下降

A、活性炭芯寿命到

B、逆渗透膜没装好或膜管坏

C、机器长时间不用

分析

A、活性炭芯在机器中起到吸附余氯、细菌、病毒的作用，如吸附饱和，无法再用，口感会下降。

B、如逆渗透膜没装好或膜管坏，则自来水不经过逆渗透膜直接流出，口感差。

C、如机器长时间不用，截流下来的细菌，病毒可能在滤芯中繁殖，进而影响滤芯的寿命和使用效果。

6、净水TDS值高

A、逆渗透膜没装好或膜管坏

B、机器长时间不用

C、后置芯寿命到

分析

A、如逆渗透膜没装好或膜管坏，则自来水不经过逆渗透膜直接流出，故TDS值高。

B、机器长时间不用，后置碳中的杂质在重新启用时流出。

C、后置炭寿命到，滤芯内部的吸附质饱和，可能有部分杂质随水流出，影响水质。
