拆解明纬LLC拓扑，输出可调36V5.2A的LED恒流电源

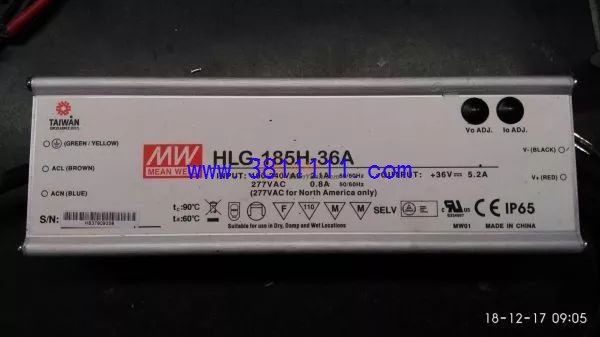

前段时间老板带回几个故障路灯，让我协助维修并分析问题。把路灯拆了，电源卸下来，发现打的是明纬的LOGO，于是，冲着对明纬的名头，打算拆解两台分析一下。一边分析问题，一边学习，走过路过的大神请相互指教！谢谢大家！（特别声明：仅做学习，不具商业目的！致敬明纬！）

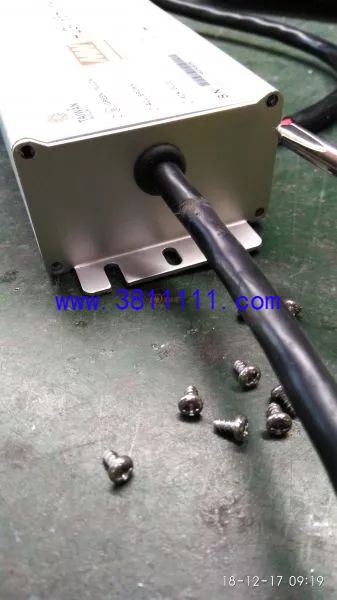

铝壳外壳，输入和输出在左右两头，分别有一个铝板，每头各有4个螺丝锁紧，果断用十字螺丝刀拧下，继续拆解。

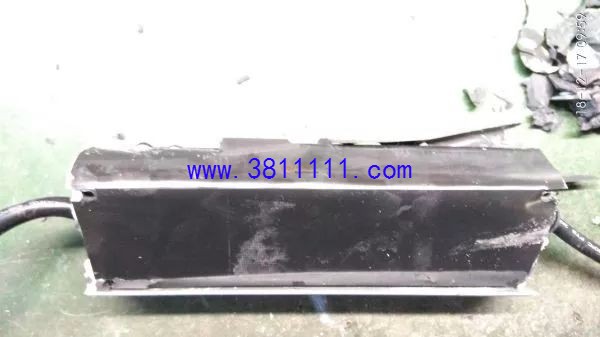

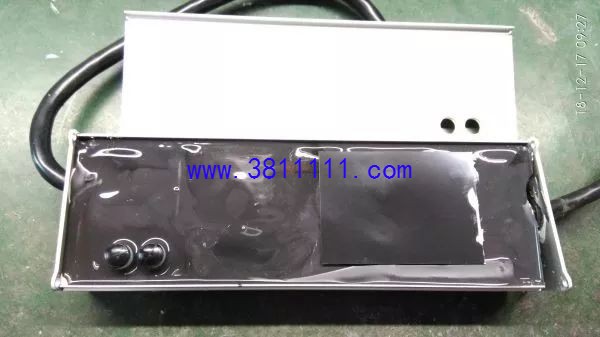

螺丝卸掉以后，拿个一字螺丝刀把前后铝挡板撬开，上盖很轻松就滑开了，一看！灌的黑硅胶，怪不得标着IP65的防护等级，用在室外的路灯上，也就理所当然了。喝口水，继续拆拆拆。

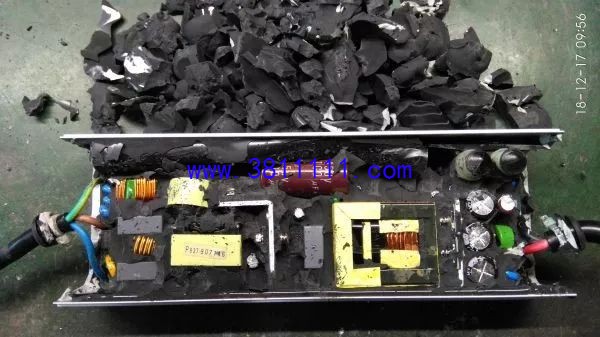

拿个一字螺丝刀，慢慢把上面的硅胶撬掉，输入共模电感，X电容，Y电容，PFC电感，滤波大电容，LLC变压器，输出滤波电容等等都可以看到了，继续干。

PCB跟底盖有3颗螺丝固定，卸掉螺丝，用一字螺丝刀从底部撬，轻轻松松就把板子撬下来了！底部放有一张青壳纸，进行绝缘的，包得不错。

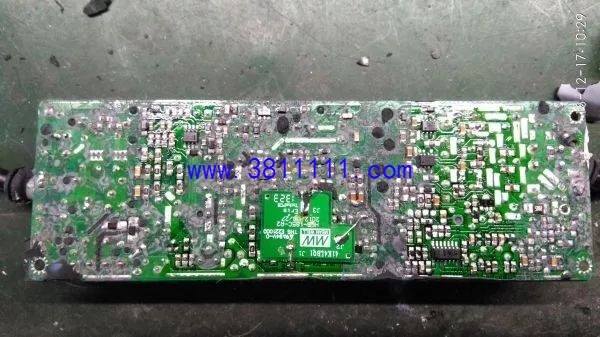

把青壳纸弄掉，露出了PCB的底层贴片，可以看到，PFC控制芯片用的NCP1608/SOP-8，LLC主控芯片被一个小板子挡住了，稍后拆开看看；输出部分使用同步整流，用两颗TEA1791/SOP-8，恒流控制部分用的LM224/SOP-14。

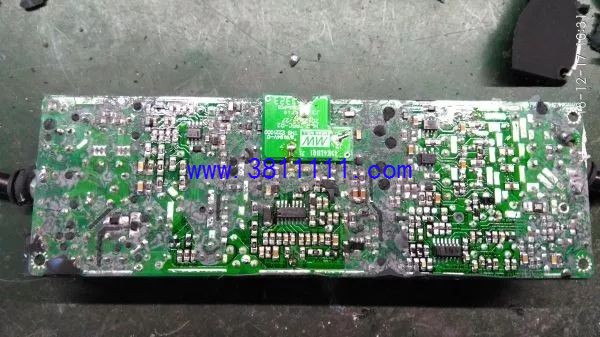

把挡住LLC主控芯片的那个小板拆掉，看到LLC主控芯片是经典的L6599A/SOP-16。

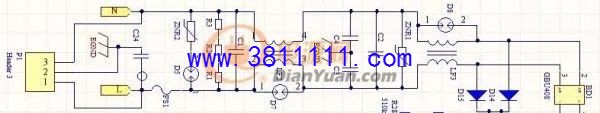

1.前级AC输入端EMI电路，整流滤波，防雷电路

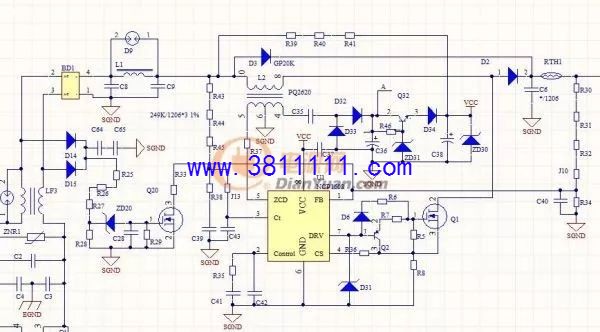

2.基于NCP1608的APFC电路部分，实测输入230VAC、满载工作的时候，PF值为0.976

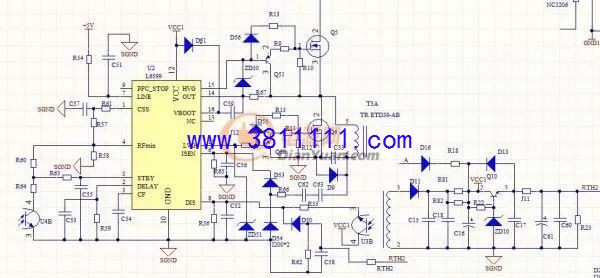

3.基于L6599A的LLC主电路，在输入230VAC、满载工作时，测得效率为94.1%

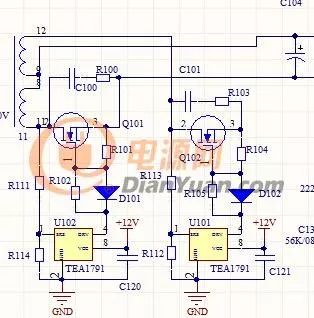

4.用两片TEA1791搭同步整流

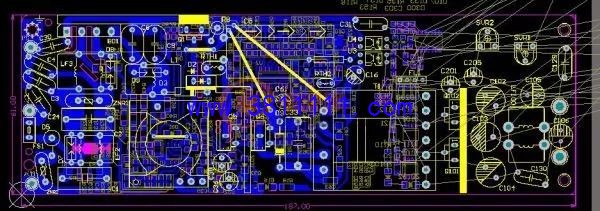

尚未完成的PCB

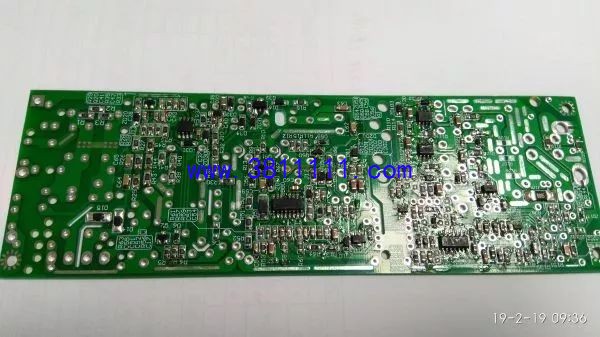

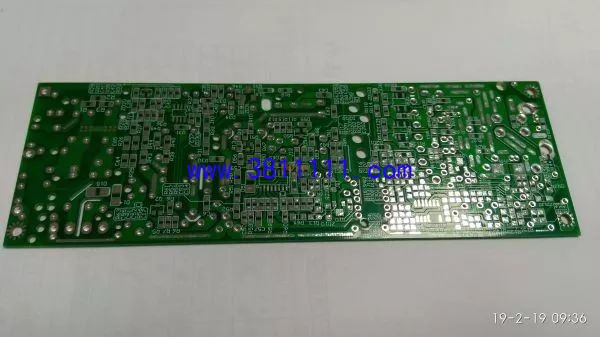

上两张打样回来的PCB图

PCB是单面板，打样用的FR4材质，焊盘做了喷锡处理，PCB供应商做的工艺还可以

一张焊接好贴片的图片
