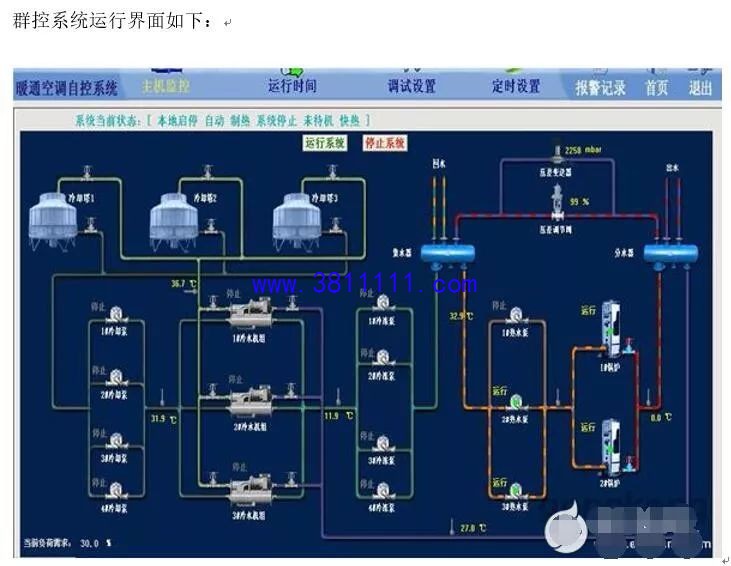

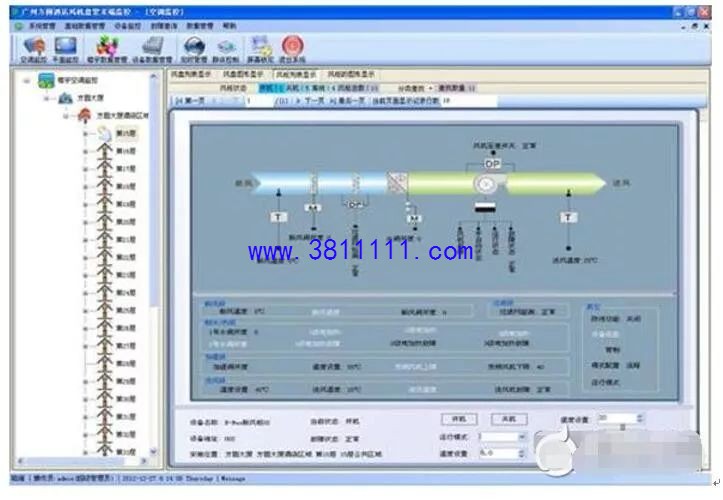

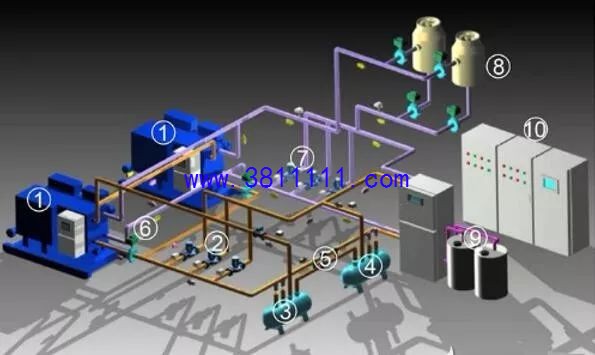

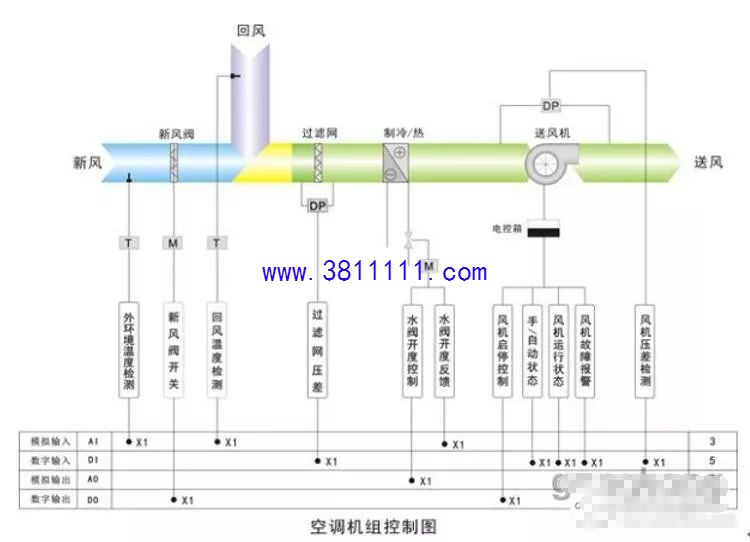

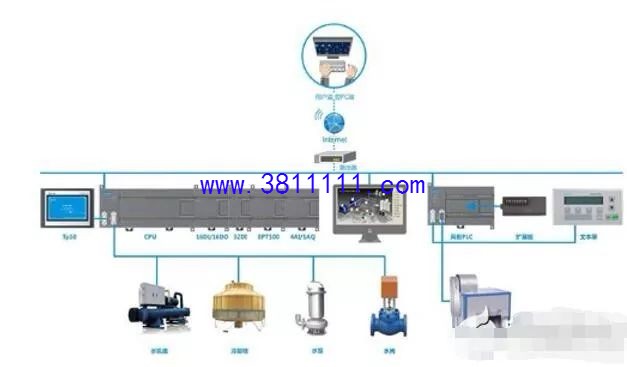

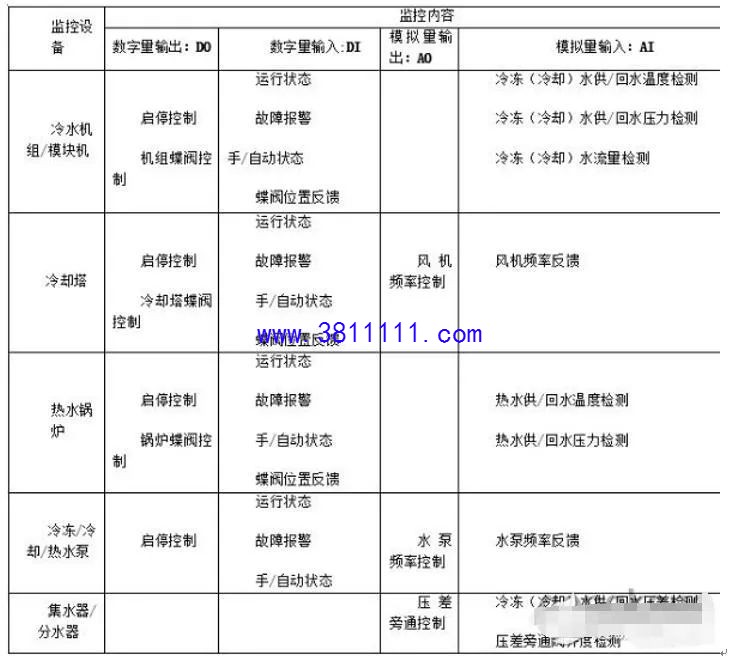

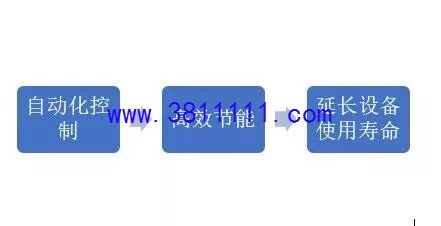

中央空调节能系统如何运行? 传统的中央空调节能系统是将冷冻水和冷却水系统独立开来控制,但是对于中央空调这样多参量相互影响的复杂系统,只有采用智能控制功能知识,实现冷冻水和冷却水系统的统一化管理,使其达到最优的配比才能成功。 中央空调智能群控系统综合应用了智能群控技术、数据采集技术、微处理技术、PLC控制技术、变频控制技术、网络通信技术等,形成具有自主知识产权的智能节电控制程序。 它在中央空调运行温度、压力、流量等数据采集基础上,结合建筑物的高度、朝向、材质、热负荷情况及用户使用习惯等一系列参数,利用独有的节电智能控制程序,建立能耗最佳运行模式,自动跟踪楼宇负荷变化,实现动态预测、提前调整、同步优化,最终调节中央空调温度、压力、流量等参数,在保证末端系统对温度、压力、流量等要求的情况下使功率曲线最大限度接近实际负荷需要功率曲线,将空调的节能效果推到极限,达到系统优化节能的目的。 特点一:自动化控制 我国幅员辽阔,既有最北端的黑龙江,也有最南端的广东,是纬度、温差变化最大的国家。天寒地冻、烈日炎炎,这让楼宇空调面临着非常严峻的考验。针对中央空调设备实际运行特点而研发的计算机软件控制系统,依据空调末端运行负荷自动调整中央空调机房相关设备的启动、停止、联动、报警、复位和交替运行等,将潜在的危机扼杀在摇篮里。 特点二:高效节能 采用独特的矢量控制法与双效节能法为基础,采用VWV(变水量)和VAV(变风量)技术,使水泵和风机节电20%~45%,针对包括空气处理机组和辅机在内的整个系统的节能改造,能使中央空调空气处理系统节能达到25%~40%,空调主机系统节能15%~30%,整个系统总节能达到30%~40%,实现了“开源节流”的效果。 特点三:延长使用寿命 年折旧率=(l-预计净残值率)÷预计使用寿命(年)×l00% ,“使用寿命”作为分母,自然是数值越大折旧率越低啊!中央空调群控解决方案对设备采用轮流磨损控制法与矢量控制法,降低了设备使用率,与自行故障诊断程序相结合,有效延长设备使用寿命,从而缩小了固定资产年折旧率。 特点四:“十大金刚”把控温度 中央空调机房配备了“十大金刚”,在他们的协调配合下,把控温度分分钟不是事儿! 中央空调末端风柜控制要求 中央空调末端风柜控制原理 空调主机运行台数合理控制,通过变频技术使水流量达到最佳配置,水系统高效运行又可节能。 ● 空调风柜水流量采用PID比例积分调节使其运行在最佳状态,达到供需平衡,节约了能量的消耗。 ● 远程集中管理、分组管理、定时管理、温度限定等,有效杜绝了不必要的能量浪费。 ● 冷热源水系统与末端空调联网统一管理,通过减少末端能量消耗,使冷热源系统能耗进一步减少,从而实现了高效的二次节能。 中央空调末端风柜控制系统架构 控制系统采用合信技术 CTH200 PLC及合信COPANEL以太网触摸屏组成。 主机控制系统示意简图如下:(参考下图画出实际的控制系统图) 系统设备清单 群控空调机组一般是安装在室外,为方便布线,其集中控制柜也大多安装在室外,环境温度变化大,电气环境复杂,要求PLC产品具有防雷、防潮、耐高温等特点。 CTH200系列以太网PLC集成了一个以太网口、2个Fport/PPI可切换通信口,通讯速度快,PLC之间能通过网口交换数据,很好的满足了群控系统的远程监控、集中管理,分布式控制的要求,大大节省整体方案成本,提高了产品的性能。 |
