电工该如何苦练看图基本功

一些技术要求不可能都在图面上反映出来，也不可能在图面上一一标注清楚，因为这些技术要求在有关国家标准和技术规程、规范中已做了明确的规定。因而在读电气图时，还必须了解这些相关标准、规程、规范，这样才算真正识图。

还要多了解、熟悉、理解电气图中涉及的有关基本概念。例如，在看电动机控制电路图时，必须首先熟悉电气联锁、自锁等概念；然后分析关键点的电位，各点电位如何变化，如何互相关联，如何形成回路、通路；哪些构成直流回路，哪些形成信号通道，哪些属于控制回路等。

读电气图的基本要求是什么？

读电气图最基本的要求是看懂电气图，能够找出图中标示的电气工程项目的安装位置，能够根据电气设备的工作状态或故障现象，分析电气设备的性能或故障原因，提出维护及维修方案，以便及时排除故障或可能存在的隐患，保证电气设备处于良好的工作状态。初学者首先学会看日常工作中所涉及的相对简单的电气图，如安装图、原理图等；再逐渐积累经验，看比较复杂的电气工程图。

看电气图应具备哪些基础知识？

读电气图的主要目的是指导施工、维修和设备管理，涉及的知识面很广。对初学者来说，掌握电气图的基础知识主要包括以下三方面。

一、熟悉电气图的有关规定

读电气图，需要了解有关电气工程的各种标准和规范，特别是导线的表示法、电气图形符号、电气文字符号、线路及照明灯具的标注方法等应重点了解。

二、熟悉常用电气图的特点

各种电气图都有一些独特的绘制和表示方法，只有了解各种电气的特点，才可能明白电气图所表达的含义。也只有了解电气图的特点，才能有针对性地读图，达到事半功倍的效果。

例如，在电路原理图中，各电器触点位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触点的常态位置出发。

在电路原理图中，各电气元件不画实际的外形图，而采用国家规定的统一国标符号画出。

在电路原理图中，各电气元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。

在电路原理图中，对有直接电联系的交叉导线连接点，用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。

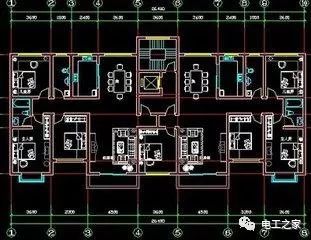

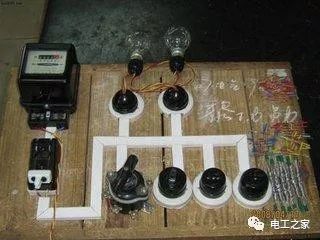

又如，电气照明施工平面图是在建筑平面图的基础上绘制而成，主要内容包括以下几方面。

1、电源进户线的位置、导线规格、型号、根数、引入方法（架空引入时注明架空高度，从地下敷设引入时注明穿管材料、名词、管径等）。

2、配电箱的位置（包括主配电箱、分配电箱等）。

3、各用电器材、设备的平面位置、安装高度、安装方法、用电功率。

4、线路的敷设方法，穿线器材的名词、管径，导线名词、规格、根数。

5、从各配电箱引出回路的编号。

6、屋顶防雷平面图及室外接地平面图，还反映避雷带布置平面，选用材料、名称、规格、防雷引下线敷设，接地极材料、规格、安装要求等。

再如，配电系统图用来表示整个照明供电线路的全貌和连接关系，主要内容包括：建筑物的供电方式和容量分配；供电线路的布置形式，进户线和各干线、支线、配线的数量、规格和敷设方法：配电箱及电度表、开关、熔断器等数量、型号等。

三、熟悉电气元件的结构和原理

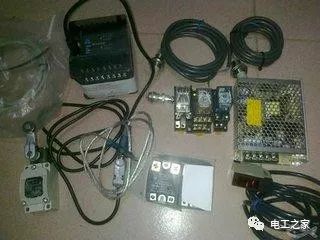

每一个电路都是由各种电气元件构成的，例如，在供电电路中，常用到高压隔离开关、断路器、熔断器、互感器、避雷器等；在低压电路中，常用到各种继电器、接触器和控制开关等。因此，在看电路图时，首先要搞清这些电气元件的性能、相互控制关系及在整个电路中的地位和作用，才能看懂电流在整个回路中的流动过程和工作原理，否则电路图是无法看懂的。

例如，接触器的触点包括主触点和辅助触点，主触点的作用是接通和分断主回路，控制较大的电流；辅助触点在控制回路中起电气联锁作用，一般动合、动断各两对，以满足各种控制方式的要求。在识读继电——接触器控制系统原理图时，必须知道继电器、接触器的线圈通电后其触点状态会发生改变（至于如何改变要根据电路原理去分析），从而去控制其他回路的原理。不懂得这些原理，就无法读懂电气图。

同时，掌握主要元件的位置、作用、特性、主要技术指标及其功能作用，可以帮助我们理解电路图的指导思想。对电路图、方框示意
