海尔定频空调维修典型案例汇总。附海尔空调传感器大小表。

维修案例1机型：KFR-36GW；

故障现象：一台海尔KFR-36GW/空调，开机制热运行不工作，室内电源指示灯闪；定时灯和运行灯亮，整机不运转。

维修过程：分析故障原因可能有：1）室内机盘管传感器阻值变漂移；2）盘管传感器插接不良；3）室内机电脑板盘管传感器插座焊点开焊；4）室内机电脑板上的L2色环电感开路；5）室内机电脑板上的盘管传感器输入端口的4.7μF/50V（C15）滤波电容失效漏电；经上门维修对室内机盘管传感器的接插检查良好，检测盘管传感器电阻值在室内环温约15℃时为15KΩ属正常。室内机电脑板上的盘管传感器插座仔细观察无掰开焊现象，断电后，对室内机电脑板上的盘管传感器电路分析，可能容易产生的易损坏器件还有：L2色环电感开路，用万用表欧姆档，量程选择R×1Ω档，对L2色环电感（11μH色环排列为棕.棕.黑.银）在路测量已开路（正常情况下其电阻值约为1Ω），用旧电脑板上的色环电感更换后试机正常。

故障原因：室内机电脑板上的盘管传感器，直流电源输入回路上滤波作用的色环电感L2开路。

维修措施：更换室内机电脑板上的L2色环电感，试机运转正常。

小结：室内机电脑板上的L2色环电感为直流电路中起到滤波作用，在应急维修时，手头上一时无该器件，可暂时用导线将色环电感进行短接后正常使用。

维修案例2机型：KFR-34GW/S(F) ；

故障现象: 一台海尔KFR-34GW/S(F)空调，用户反映遥控开机无反应，整机不工作。

维修过程：分析故障原因可能有：1）室内机电脑板保险丝烧断；2）室内机电源变压器初级开路；3）室内机单片机(CPU)损坏；4）室内机电脑板7805三端集成稳压器损坏；5）用户电源供电不稳造成单片机(CPU)微处理器“死机”现象；6）用户电源插座与空调电源插头松动接触不良。

检修首先从空调的供电插座进行，将空调的电源供电插座检查无松动现象，用万用表测量电源插座交流电压为226V正常，再对空调通电检查，用遥控开机制热试机，室内机无反应，打开室内机罩壳，观察室内机电脑板上的保险丝完好，检测电源变压器次级绕组约13V有正常交流输出电压，用万用表选择直流电压档，掷量程为50V档，检测室内机电脑板上的7805三端集成稳压器3号脚对地间无+5V电压输出，在继续检测1号脚对地间也无+约15V直流电压进入。故障原因应在变压器次级输出之后，与7805三端集成稳压器的1号脚输入之前的范围内进行查找。在对室内机电脑板上的整流电路部分器件检测时，观察整流二极管采用1N4007，（该型号二极管基本参数：整流电流为1A；耐压为1000V），D1-D5二极管在电路板上平行设计，D1-D4构成为全波桥式整流电路，D5为隔离二极管，作用为反峰过流保护。检测整流部分电路电压正常约15V，当对D5隔离二极管检测时发现，无+15V直流电压输出，断电后，用万用表欧姆档，量程选择R×1Ω档，在路检测无二极管正向电阻特性，

（正常正向电阻值约为500Ω，反向电阻值为无穷大）。用电烙铁将D5取下，检测二极管已开路。

故障原因：室内机电脑板上的整流二极管（D5）开路，造成7805三端集成稳压器无供电，使电脑板无法正常工作。

维修措施：重新更换室内机电脑板上的D5整流二极管后，试机运转正常。

小结：D5整流二极管损坏，在应急维修时，可暂时将D5用导线短接，但需要及时更换二极管后长期使用，该机型电脑板专用号为：0010402985A；可于KFR-20GW/A(F)；KFR-22GW/(F)；KFR-24GW/S(F)；KFR-35GW/E(F)等电脑板替代使用。

维修案例3机型：KFRd-50LW/G(ZXF)

故障现象: 一台海尔KFRd-50LW/G(ZXF)室内机，用户反映不定时出现显示屏无显示整机不工作。

维修过程：分析故障原因可能有：）1）室内机显示面板不良；2）室内机电脑板保险丝接触不良；3）室内机电源变压器质量差内阻大过热保护；4）室内机电脑板7812或7805三端集成稳压器损坏；5）用户电源供电不稳造成单片机(CPU)微处理器“死机”现象；6）用户空调电源开机关或插座接触不良。

上门开机运行观察未发现故障，根据用户的反应情况分析，首先对供电插座进行检测，在开机运转时空调的电源电压为221V,电源插座也无松动现象，观察室内机电脑板上的保险丝完好，测量电源变压器次级2个绕组分别输出12V正常，一路经7812和7805三端集成稳压器供微处理器等直流电源电路；（另一路专供双新风插座）。检查室内机显示屏与电脑板上的连接线束良好，用螺丝刀塑料柄一端轻轻敲击工作中的室内机电脑板，马上就发现显示屏不亮，出现关机现象。此时，再用万用表直流电压档，检测室内机电脑板上的7805三端集成稳压器3号脚对地间无+5V电压输出，在继续向前查找故障，因7805三端集成稳压器是经7812稳压后再送入7805的1号脚，检测1号脚对地间也无+约15V直流电压进入。故障原因应在变压器次级输出之后，与7805三端集成稳压器的1号脚进行2次稳压后输出+5V电压，提供给微处理器。

经仔细观察发现7812三端稳压器的2号脚（公共端）接地的引脚虚焊造成，电脑板因薄峰工艺焊接，锡挂得很薄，当器件产生电流大发热时，器件的引脚与焊锡开焊。

故障原因：室内机电脑板上的7812三端集成稳压器引脚开焊，使电脑板+5V无法正常稳定供电。

维修措施：重新焊接室内机电脑板上的7812三端集成稳压器的开焊引脚后，试机运转正常。

维修案例4机型：KFRd-35GW/A(F)

故障现象: 一台海尔KFRd-35GW/A(F)空调，室内风机电机不运转。

维修过程：常见的故障分析故障原因可能有：1）室内机电机绕组开路；2）室内机电机运转电容无容量；3）室内电机控制电路TSA3100J光藕可控硅损坏；4）室内机电脑板CPU损坏；

通电检查，遥控开机制热和送风模式以及强制制冷下试机，室内风机均不运行，检测室内机电脑板上的CN1电机供电插座无交流电压输出，测室内电机绕组阻值正常，再测电机运转电容（C4）2μF/450V正常，断电后，进一步检测室内电机控制器件TSA3100J光藕可控硅时，对TSA3100J器件的1与4号脚观察与检测未发现有击穿短路或漏电的现象，通电后再检测TSA3100J器件的9脚对地应有约+12V电压，检测后9脚对地+12V电压正常，根据电路原理分析初判定故障在TSA3100J器件的10号脚与微处理器的内电机脉冲输出信号控制电路之间的问题。经最终查出故障原因为在单片机的弱电板上的TSA3100J器件的10号脚与触发控制回路上的（R28）1KΩ电阻之间,因电路板上的敷铜板引线很细断裂造成。

故障原因：室内机电脑板上的光藕可控硅3100J器件的10号脚触发控制回路的（R28）1KΩ电阻,在电路板上的敷铜板引线很细断裂造成。

维修措施：重新焊接电脑板上的敷铜板断裂处，试机运转正常。

维修案例5机型：KFRd-25GW/Z7

故障现象: 一台海尔KFRd-25GW/Z7空调，室内机指示灯故障报警为：电源灯，运行灯同时闪2下后，然后电源指示灯、定时灯、运行灯3个灯同时全闪1次，依次循环。

维修过程：常见的故障分析故障原因可能有：1）室内风机电机不良；2）室内机电脑板损坏；3）室内电机运转电容无容量；4）室内机电机霍尔脉冲信号控制线束接触不良；

通电开机制热运行，观察室内电机运行10秒钟；停30秒钟，依次循环工作一回出现上述故障报警，经分析故障原因不难判断，电机能间歇运行说明：电机运转电容、电机、以及机械传动的相关部件基本正常，原因主要在电机的脉冲控制电路上，再经过仔细检查发现CN8的电机脉冲信号线的插头未插接牢固，造成电机的霍尔元件产生的脉冲数据无法经（DQ2）三极管的集电极送入CPU）

单片机的32脚（P/G-IN）进行检测，导致该故障的原因。

故障原因：室内电机脉冲信号线的插头与电脑板上的CN8插座未插接牢固。

维修措施：重新将室内电机脉冲信号线的插头与电脑板上的CN8插座插接牢固后，试机运转正常。

小结：根据培训资料提示；室内风机报警：室内风机加压后10秒仍检测不出风机脉冲，关闭向室内风机的输出电压，待机30秒后，再向风机加电压，10秒内仍无风机脉冲，发出报警信号，电源灯，运行灯以1Hz/s闪2下，然后电源灯，定时灯，运行灯3灯全闪1秒，依次循环。

维修案例6机型：KFR-35GW/V(ZXF)

故障现象:遥控开机制热运行后，空调不制热而制冷运行，室内机显示屏为（蓝色）制冷状态，显示温度为55℃。

维修过程：初步分析可能产生的原因有：1）室内机电脑板损坏；2）室内机室温传感器电阻值漂移；3）室内机室温传感器接插不良；

检修时，对空调遥控开机制热，设定温度为30度，环境温度为14度，检测四通阀线圈不上电工作，断电后，取下室温传感器用万用表，欧姆档，R×100Ω量程，检测室温传感器电阻值在室内环境温度14℃时，检测其电阻值约为16KΩ不稳定检测过程中电阻值继续下降最后变约为1.9KΩ，对正常的室温传感器检测约为37KΩ,对比发现传感器好与坏电阻值相差很大，再将故障传感器插入电脑板上，重新开机制热在故障依旧出现后，检测室温传感器上电时的两端电压为1V多一点，判定室温传感器电阻值漂移不稳定造成。

故障原因：室温传感器电阻值漂移不稳定造成。

维修措施：重新更换一套新室温传感器  试机运转正常。

维修案例7机型：KFR-23GW/Z1

故障现象：KFR-23GW/Z1型号的空调，室外机噪音大.

维修过程：室外机噪音大,网点检查压缩机震动，拉到网点检查,只要安装室外隔板,外机就产生震动噪音,通过调整,在隔板下部加少许海面,并在隔板中部位置固定牢固,外机震动噪音消除.用相同方法处理小外机震动噪音见效明显(有的需要在外机管路加减震胶泥).

维修措施：在隔板下部加少许海面,并增加固定点,试机正常．

小结:处理噪音要多观察多动手,不要盲目更换配件．

维修案例8机型：KFRd-71LW/Z5

故障现象：不制冷

维修过程：试机时内外机工作正常,但室内机出风口温度是常温,检查系统压力时,发现低压为-1,初判为无氟,但听用户说这台机器修过好几次,压机也换过一次,检查发现外机好多管路接口被焊过,怀疑是系统脏堵,卸下过冷管组,发现过滤网已全部堵死,毛细管也堵死,清理系统后换过冷管组故障排除.

维修措施：清洗整机制冷系统,将室内机、室外机、连接管路分别清洗，特别是室外机的管组应逐段焊开后，用四氯化碳化学试剂清洗脱油污渣子再用高压3.0MPa氮气对清洗的系统部件进行吹污，更换过冷管组,清洗压缩机的气液分离器，更换压缩机冷冻油，按拆卸相反的步骤焊接系统部件，抽真空，定量加氟检漏点，试机。

小结: 维修系统脏堵时一定要对系统进行彻底清理否则前功尽弃，所做的全部工作付出都会变为徒劳的.

维修案例9机型：KFRd-33GW/H2

故障现象：压机过热保护

维修过程：用户空调最初故障为压缩机卡缸，更换同型号压缩机后试机空调运转十几分钟压缩机就保护，检查用户家电压正常，观察室内外的蒸发器和冷凝器表面灰尘并没有脏堵现象，测运转压力基本正常，怀疑散热不好，就按照公司技改方案更换轴流风扇和风机电容，试机故障照旧；在试机过程中发现外机整机很烫，还是怀疑散热不好，就准备调整外电机位置，在调整电机支架时无意中发现两层冷凝器中间灰尘严重脏堵，清洗后试机正常；

分析原因：为用户空调安装位置临近马路，由于此空调为双层冷凝器，细微灰尘在冷凝器中间脏堵，表面却看不到，造成试机压机过热保护。

维修措施：清洗室外机冷凝器试机正常。

维修案例10机型：KFRd-35GW/R(QXF)

故障现象：内机漏水

维修过程：用户报修机器，使用3个小时后漏水，在开机时间三个小时后，我们可以看到有一定的水珠从机器右边骨架背面引流下来，服务人员进一步的检查，发现机器后骨架引水槽的引流孔未开通，导致机器的冷疑水没地方引流，服务人员将骨架背后的引水槽通空，试机器正常，问题排除.

维修措施：将骨架背后的引水槽通空，试机器正常，问题排除

小结:我们上门的服务人员在维修过程中一定要仔细，方可发现点

维修案例11机型：KFR-35GW/Z2

故障现象：空调制冷效果差

检修过程：空调开机制冷20分钟左右压缩机热保护,检测用户电压223伏,压力0.51MPa,进风温度33度,出风温度13.5度,空调各性能参数正常;仔细观察发现,在空调运转过程中压力会慢慢升高,怀疑是散热不良,但蒸发器和冷凝器均干净,

没有脏堵现象;在把外机壳拆开后再试机发现压力降低,用数字表测量外风机电容2.5微法容量只有0.5微法,确认为风机电容容量不足造成风机转速慢,冷凝器散热不良,导致压缩机热保护.

维修措施:更换外风机电容试机正常

维修案例12机型：KFRd-71LW/（F）

故障现象：空调室内机不定时出现报E9故障。

维修过程：网点人员上门多次检测室内外机的信号连接线良好，进一步检查电源线路的接线火线与零线以及接地线均正常，检测室内或外机电脑板故障，但更换室内外机电脑板故障仍旧，重新将室内机面板显示屏更换后，试机发现故障依然存在，再仔细检查发现室外机的变压器与室外机电脑板上的插接件松动接触不良，在开机状态下，将变压器的初级插头用手重新插接以下，室内机显示屏的 E9故障显示随即消失。

维修措施：重新将室外机上的变压器初级插头处理，外机电脑板上的初级变压器插件焊牢故障排除试机正常。

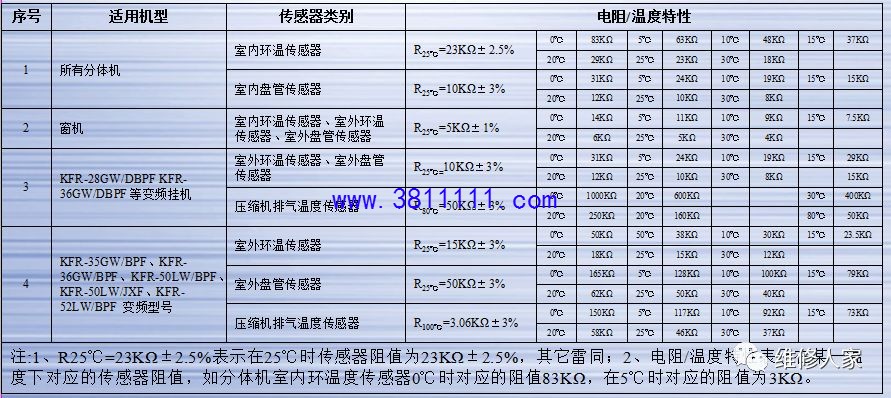

附：空调温度传感器电阻/温度特性对应表
