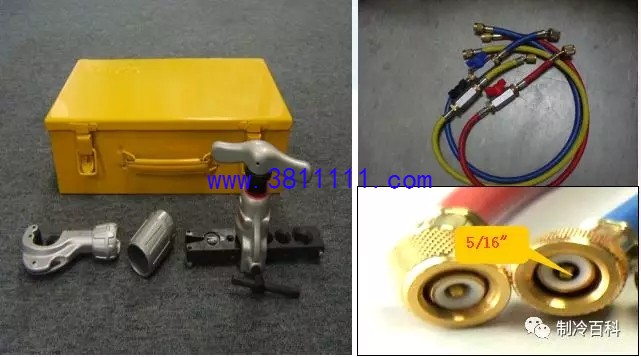

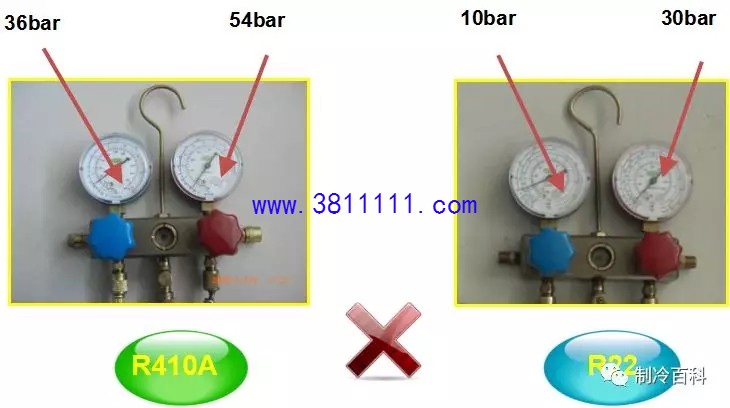

喇叭口的管口形状用于螺纹接头或不适于对插接口时的连接，目的是保证对接口部位的密封性和强度;杯形口是用于两根相同管径铜管连接时，一根管子插入另一根管子的管径内使用。喇叭口与杯形口的形状如图。 2、双头压力表 双压表是检测制冷系统压力、抽真空、充灌制冷剂的专用工具，分单表修理阀和双压表阀两种。

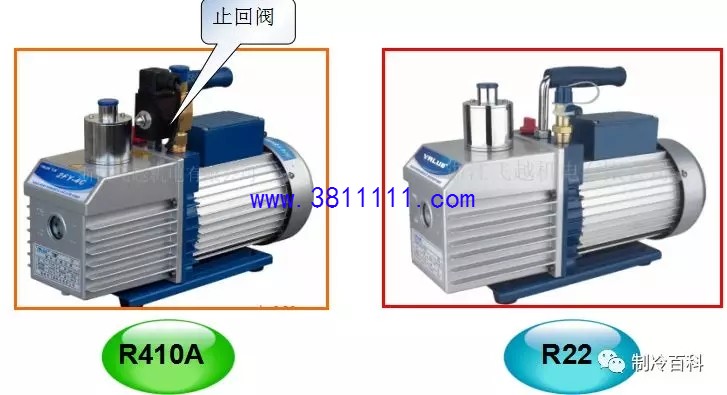

压力表用来监测制冷系统内的压力，阀体上还设有两个阀门开关和三个接口，若中间接口接制冷系统，低压接口接真空泵，高压接口接制冷剂钢瓶，打开阀门和(制冷剂钢瓶上的阀门关闭)可进行抽真空。 3、真空泵

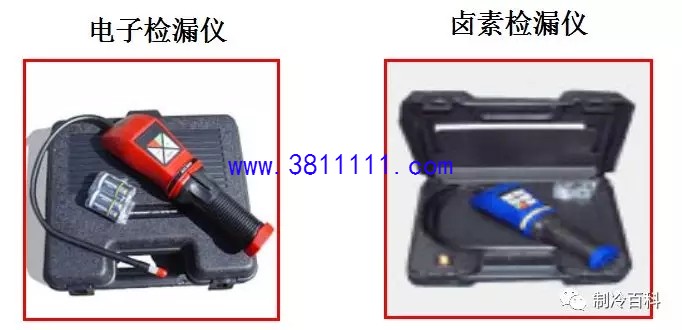

若在抽真空过程中系统真空度一直达不到要求，说明系统存在泄漏，则应进一步检漏。 4、电子检漏仪 检漏仪对制冷系统检漏还是很有必要的，有些肉眼不可见的漏点难测出来，可以尝试用检漏仪确定一下有无泄漏问题。需要注意，不能使用CFCs或HCFCs的氟利昂检漏仪，由于R410A冷媒中不含氯。

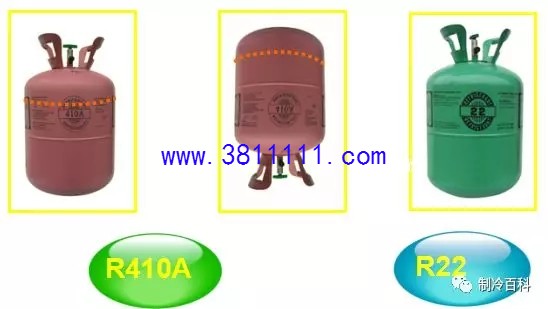

5、R410A冷媒 R410A是混合冷媒，由HFC32与HFC125两种冷媒混合；不含氯的冷媒，由于HFC不含氯，会降低压缩机的润滑性能，因此将摩擦部位的材质、冷冻机油、树脂材料均进行了更换，成为R410A冷媒专用压缩机，与以往的冷冻机油无相容性，采用可以相溶的合成油，而且提高了压力，系统循环压力上升，相应气密试验压力变更，仪器工具、冷媒配管材质和厚度变更。

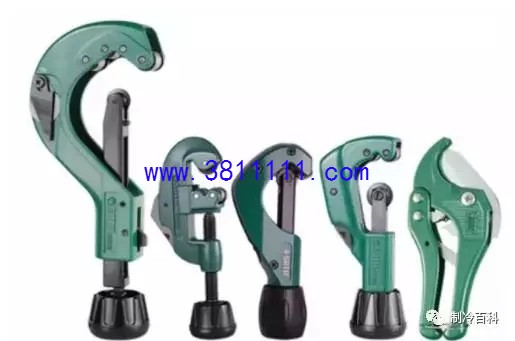

6、 割管器： 割管器是专门用于切断铜管、铝管等金属管的工具。

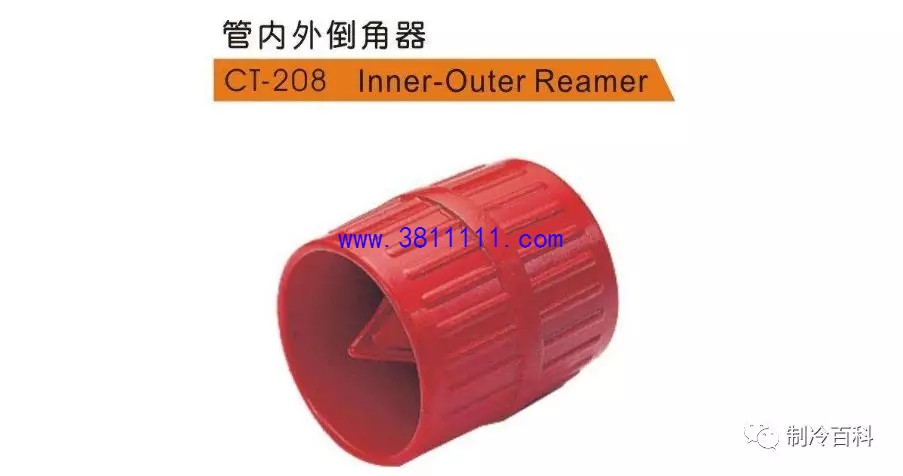

割管器的使用方法：将管子放置在滚轮与割刀之间，管子的侧壁要贴紧两个滚轮的中间位置，调整旋钮使割刀的刀口与管子垂直夹紧，然后旋动调整旋钮，使割刀的刀刃切入管壁；毛细管的切断要用专门的毛细管钳，或用锐利的剪刀夹住毛细管来回转动划出痕迹，然后用手轻轻地折断。 7、倒角器 倒角器是将三把均匀分布且成一定角度的刮刀装在一段塑料管子里。由割管器割断的管口，往往存在管口端部收缩、有毛刺等缺陷，一般虽然用锉刀可以修正，但效率低，锉刀造成的金属屑不易去除

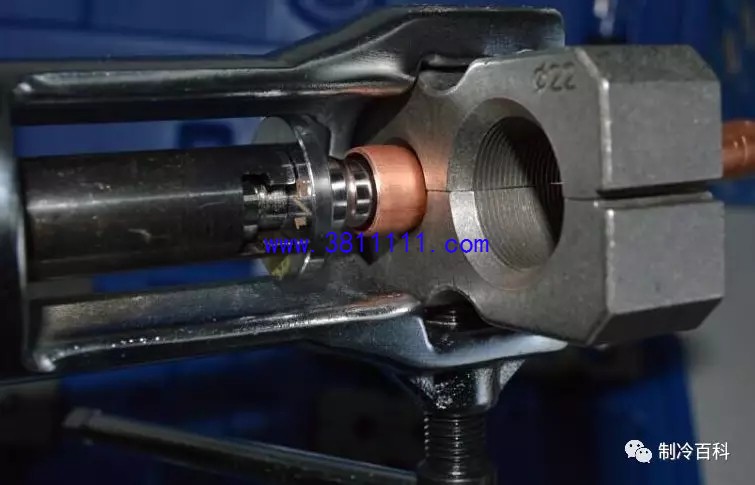

8、扩胀管器 扩胀管器是用来制作铜管的喇叭口和杯形口(又称圆柱形口)的专用工具。

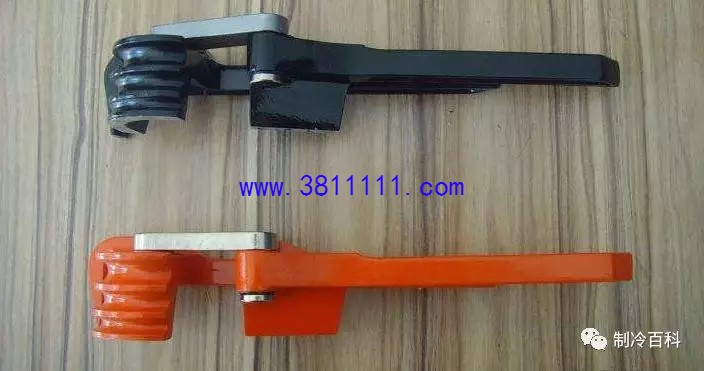

扩管器的使用方法: 扩管时首先将铜管扩口端退火并用锉刀锉修平整，然后把铜管放置在相应管径的夹具中，拧紧夹具上的紧固螺母，将铜管牢牢夹住。然后将锥头旋紧在弓形架的顶压螺杆上，把弓形架固定在夹具上，使锥头与铜管的中心在同一直线上；然后顺时针转动顶压螺杆上的手柄，使锥头顶住管口，均匀缓慢地旋紧螺杆，把锥头向下旋转，如此反复进行，逐步把管口扩成喇叭口。 9、弯管器 弯管器是用来铜管的专用工具，结构如图。弯管器根据导轮及导槽的大小可对不同管径铜管进行加工，弯管器与铜管相对应也有米制和英制之分，其常见的规格有6 mm ,8 mm,10mm ,12 mm,16 mm ,19 mm。

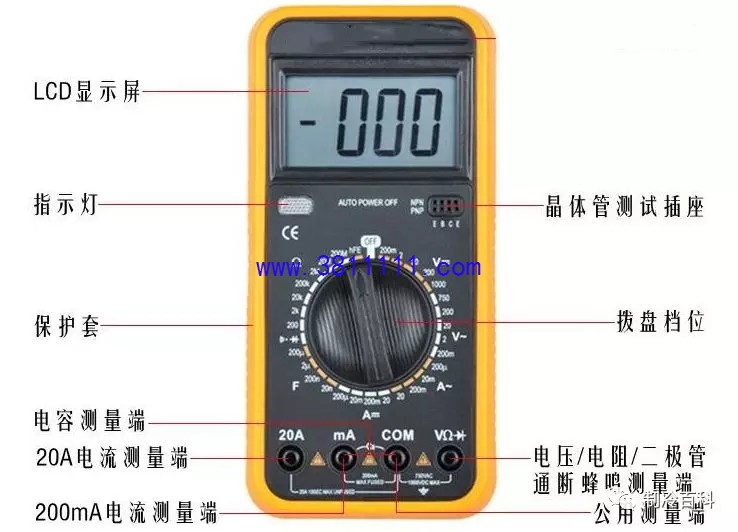

使用方法：两手分别握住固定杆和活动杆手柄，使活动杆顺时针方向平稳转动，铜管便在导槽内被弯曲成需要的形状，弯曲的角度应与固定轮显示刻度相对应。弯管时要注意用力均匀。避免出现凹瘪和裂纹。为保证弯管质量，也可将铜管内充满细沙，铜管两头夹死。弯管时，用大拇指按住铜管部分，弯曲半径尽可能大，避免因半径过小而压扁变形，甚至破裂而报废。 10、万用表/钳流表 万用表具有用途多，量程广，使用方便等优点，是我们制冷维保中最常用的工具。它可以用来测量电阻，交直流电压和直流电压。有的万用表还可以测量晶体管的主要参数及电容器的电容量等。

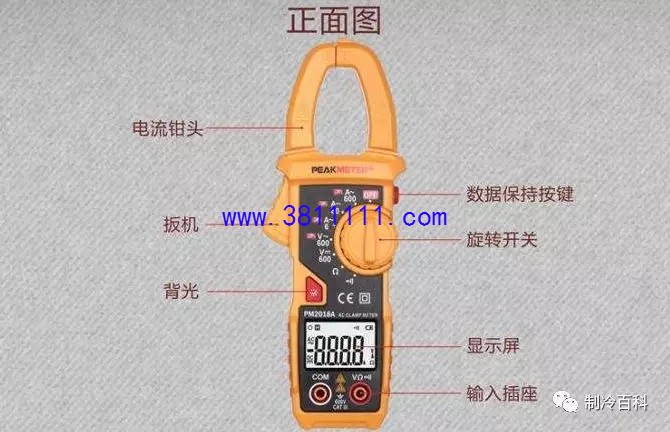

钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁芯在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁芯张开的缺口，当放开扳手后铁芯闭合。

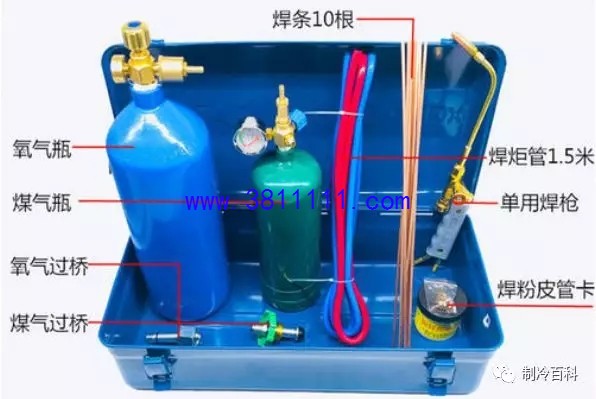

11、便携式焊矩 制冷铜管在维修时一般是用纤焊的办法，一般使用低银磷铜焊条作为焊料而不是一般的铜条，铜管也需要选用优质的铜管。

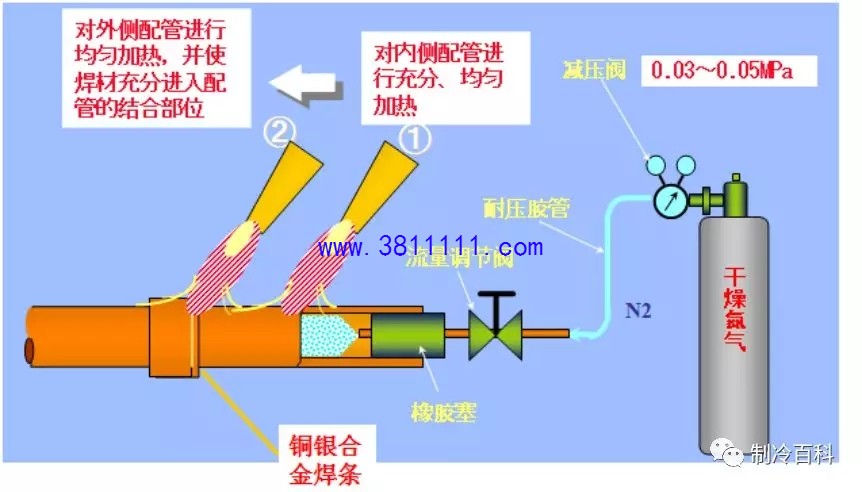

铜管加热温度过高会使接口附近的铜管表面氧化，因此一般建议充氮焊接，即：向铜管管道充人氮气可将氧气逐出，但其压力控制在0.3kg，以免焊接时管内的氮气将熔融焊料喷出，不能保证焊接质量。充氮焊接具体操作方法我们制冷百科公众号之前有发布过文章，有兴趣的朋友可以看下以前的文章。
|
