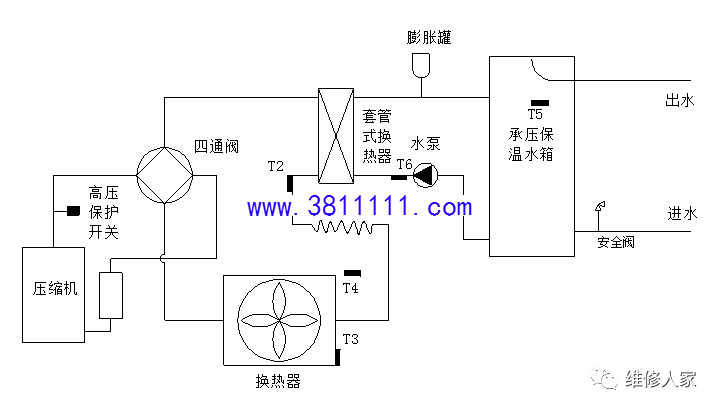

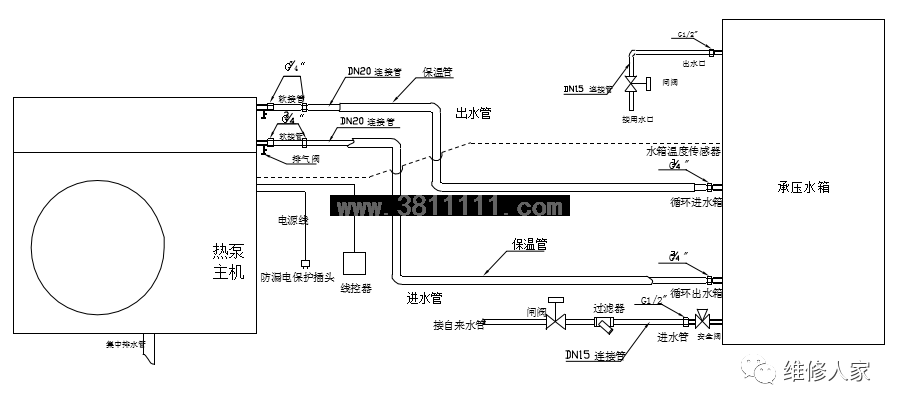

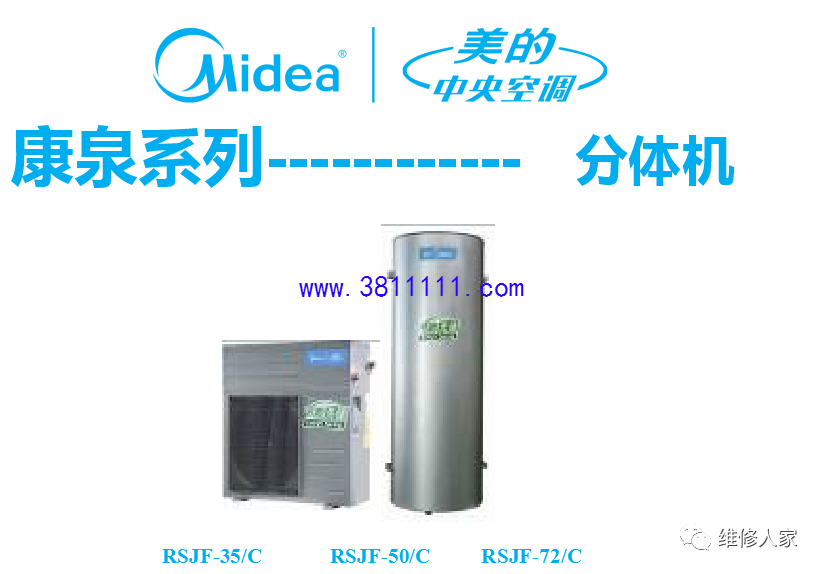

一、康泉系列热水机系统原理图

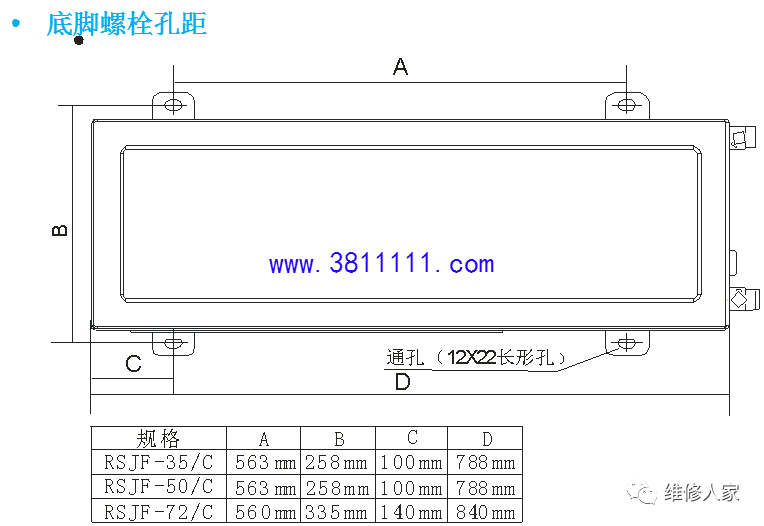

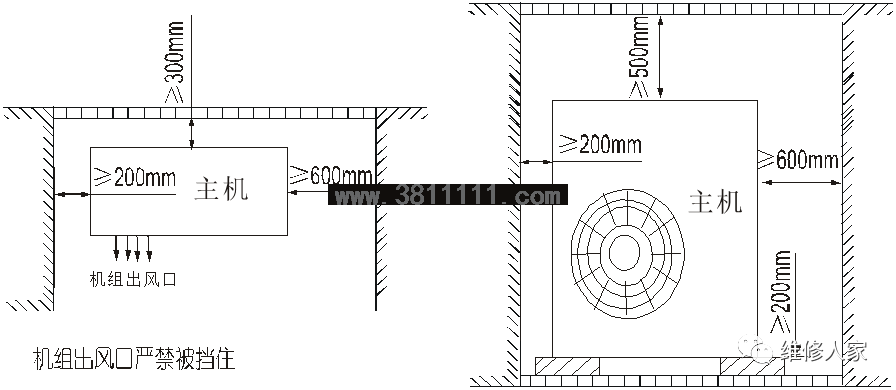

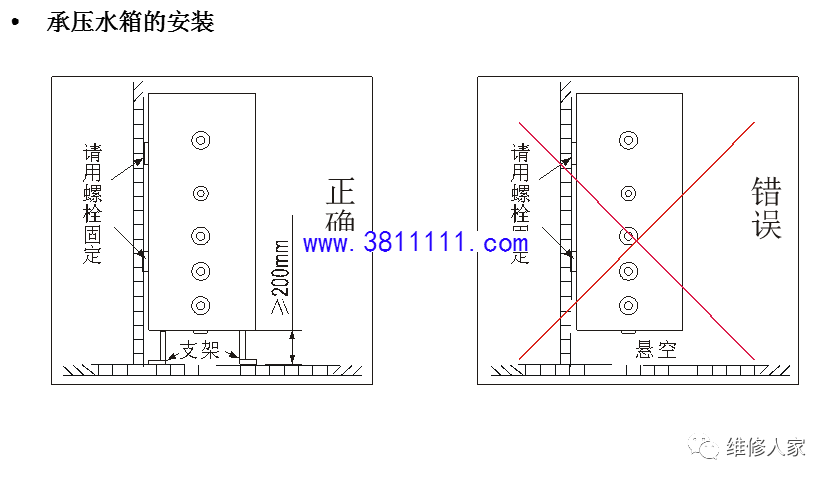

二、安装方法及注意事项 安装空间

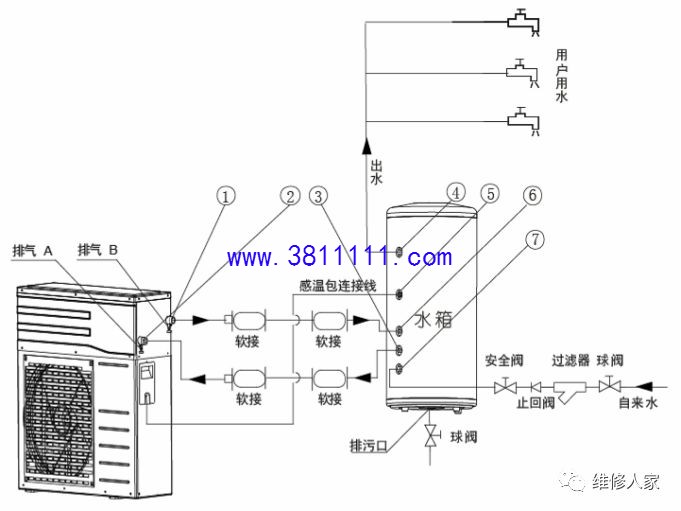

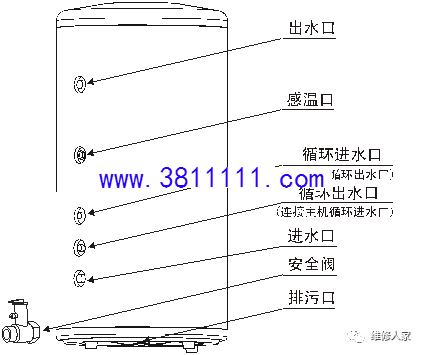

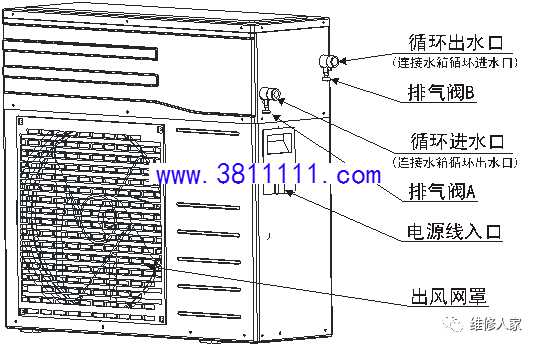

主机与水箱连接
主机与水箱之间水管路总长不超过5m，主机与水箱之间高度差不超过3m。如安装时超过以上数值会导致水泵负荷增加，循环水量不足，主机高压保护。

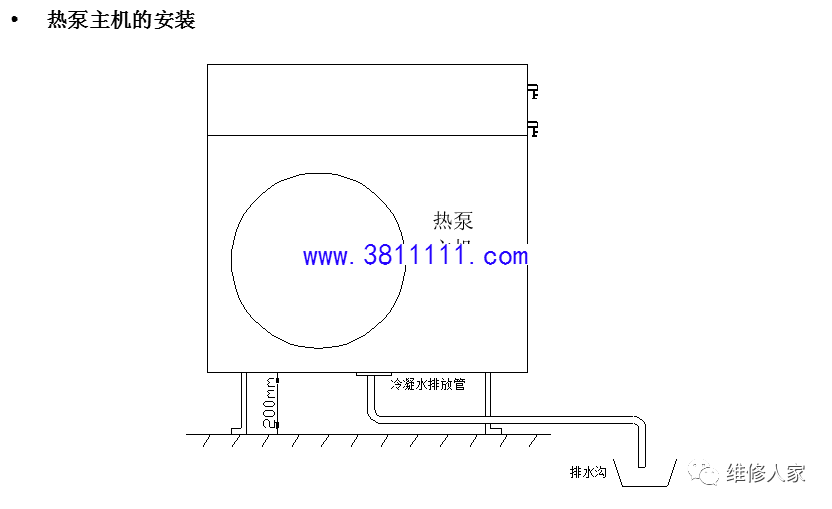

安装注意要点 1、主机距离基础200mm以上； 2、进水管路上要接过滤器 3、管道与机组的连接要用软接； 4、管道管径按说明书提供的尺寸安装，管道要保温。 5、循环管道单程长度<5m，主机和水箱的高度差<3m。 三、调试及结构 水箱补水及管道排空

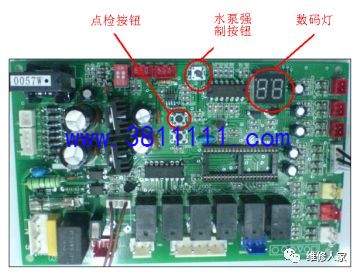

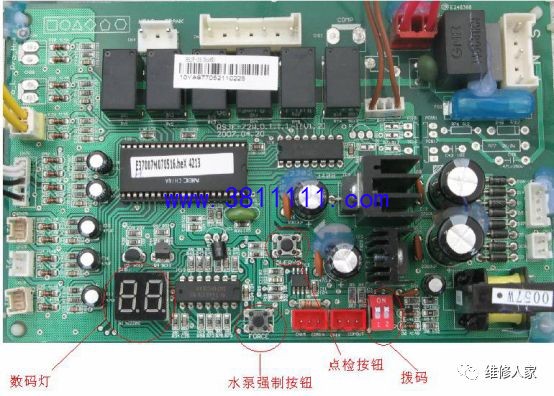

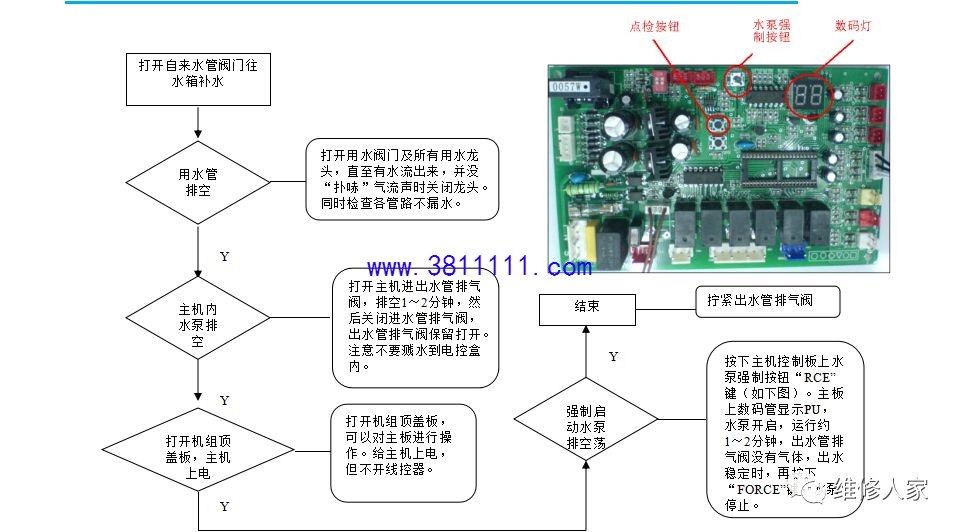

在机组安装完成并检查无误后，给水箱进行补水及系统进行排空处理。待检验机组上打开进水阀、截止阀、放水阀，当出水口有水流出后，关闭放水阀，打开进、出水管放气阀排空1～2分钟，再打开放水阀，打开水泵强制开启按钮运行1～2分钟，电控板数码灯上会显示“PU”

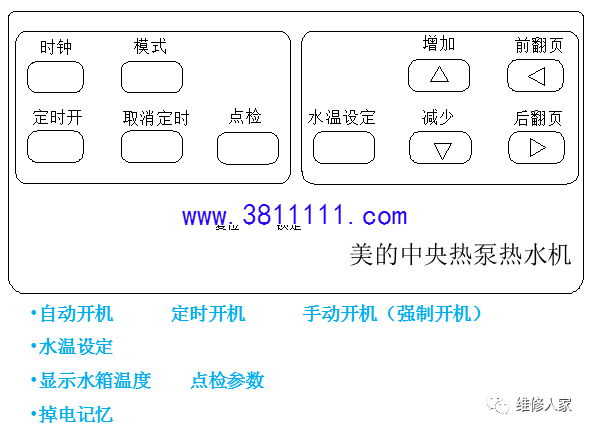

注意：水泵要能强制开启，必须是在上电、关机状态下才能实现！ 线控器 KJR-17B

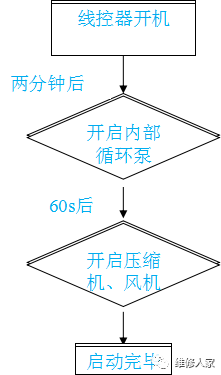

启动顺序

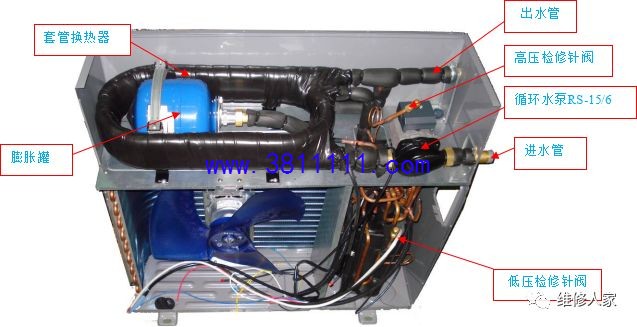

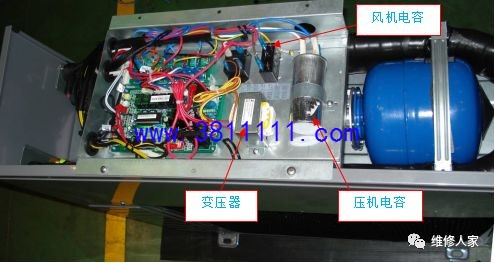

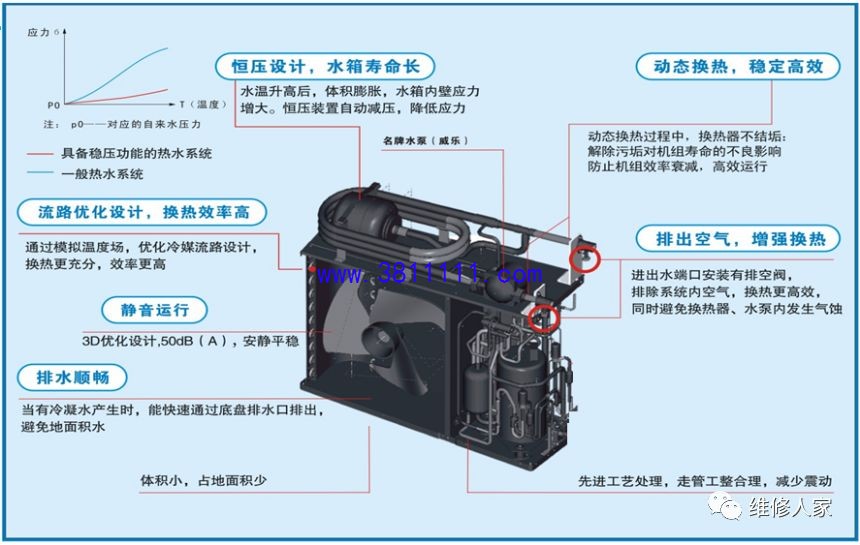

零部件
四、故障代码原因分析及解决方案
|
