电动车控制器电机三相线36种接法详解

一般不是不是原装控制器，改装或者安装新控制器时候，需要调配三相色线，控制车轮运转。

正常的无刷控制器的电机接线有36种接线法，其中只有5种才能可以转动，其中有反转的。一般电动车霍尔接法：红线是正极，黑线负极，黄绿蓝是信号输出，也是电机的相位，电机不转时可以调这三根线也可以调电机的三根线，最基本的一种是颜色顺序依次对接，每接一次，打开电源，再轻轻转动转把，看电机转动状态是不是正常，直到能正常转动为止。

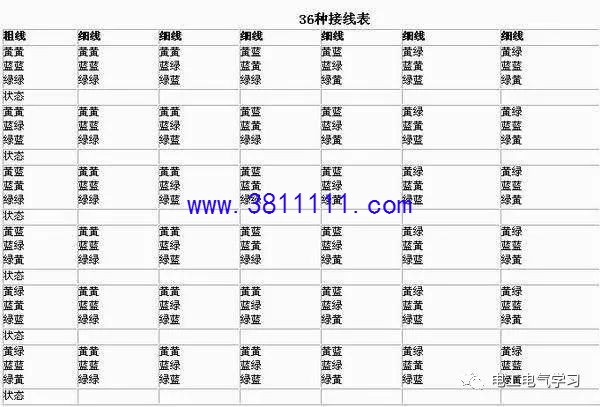

下面是36种接法的图片，预防混乱，朋友们可以打印出来，测试一个做好标记。

电机控制器的36种接法

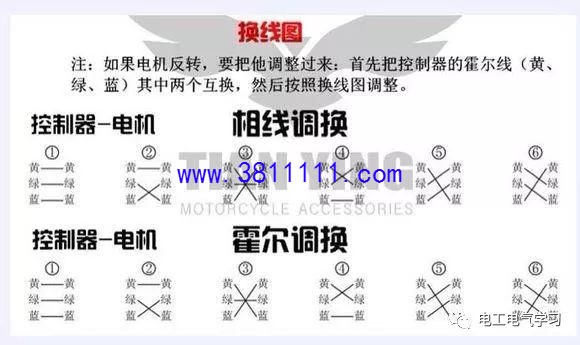

如果是出现反转最快的解决办法：第一：相线蓝绿对调，第二：霍尔黄蓝对调，亲测有效。

有时也会出现俩种正常的转速，朋友可以选择一种速度稳定的接线方式。

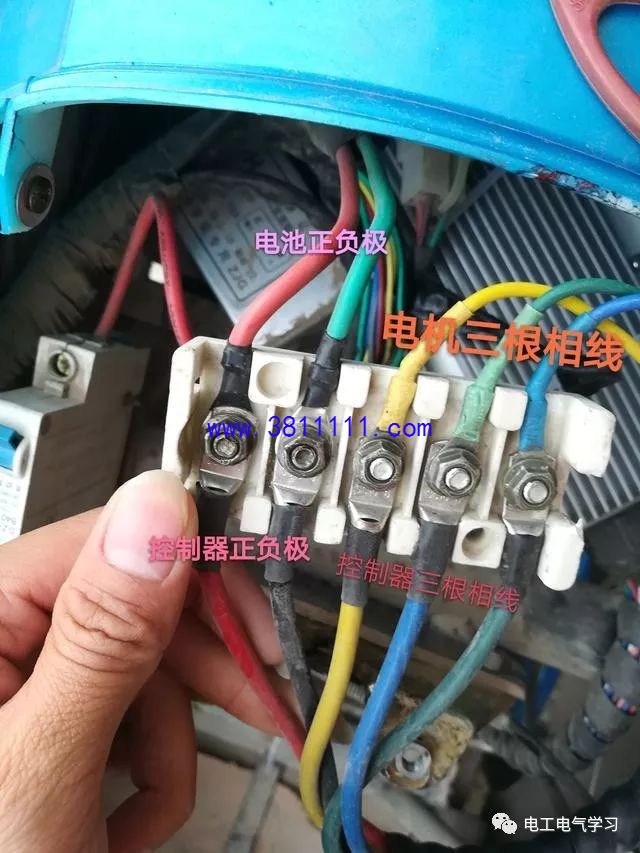

这是改装宇扬星3000W控制器的三相线接线图，另外记住三相线不能相碰到，否则就如短路一样发热危险

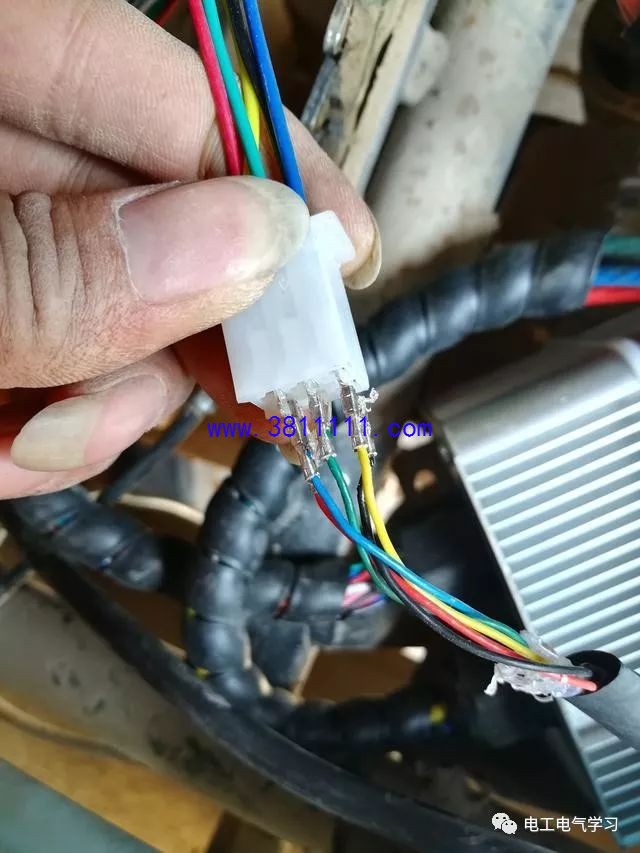

霍尔调节

如果电路板上有电子元件的话，你就必须换同样的霍尔电路板才行。首先调节三相，如果全部都不能正常转动，之后再调节霍尔。霍尔是倒刺形状，用针或者很细的铁丝 剪刀 都可以打开，调节好后可以用易溶胶再固定，五金店有得卖，5毛钱一条。

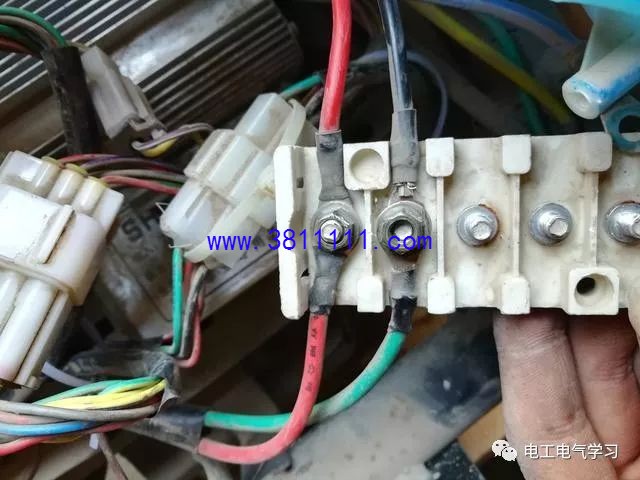

电源正负极接线

其实还有一6种最常见的接线方法:

1 黄黄 绿绿 蓝蓝 2 黄黄 绿蓝 蓝绿

3 黄绿 绿蓝 蓝黄 4 黄绿 绿黄 蓝蓝

5 黄蓝 绿绿 蓝黄 6 黄蓝 绿黄 蓝绿

朋友可以优先使用。

以上是本人的三相线接法，非专业人士，如有不正之处，欢迎维修朋友指正。
