力铭CLV82006.10型IP板（开关电源＋逆变器）主要应用于长虹LT26610、LT26620、LT26629等液晶彩电中。CLV82006.10板包括开关电源部分和逆变部分。开关电源部分输出5V、24V、12V三组电压提供给主板电路使用；逆变部分输出4组高压提供给液晶屏内部4根灯管。

一、开关电源电路分析

1.进线抗干扰（EMI）及整流滤波电路

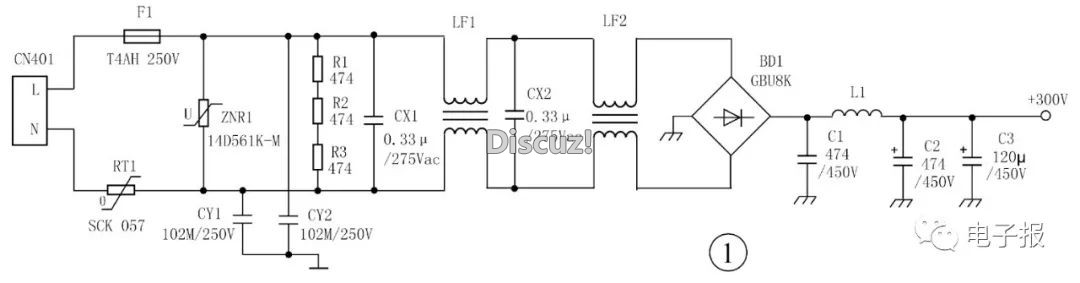

进线抗干扰（EMI）及整流滤波电路如图1所示。交流市电从CN401输入，经保险丝F1、RT1（热敏电阻）、ZNR1（压敏电阻）、CY1、CY2、CX1、CX2、LF1、LF2组成的进线抗干扰电路处理后，送到BD1整流，经C1、L1、C2、C3滤波获得+300V直流电压。

2.副电源电路

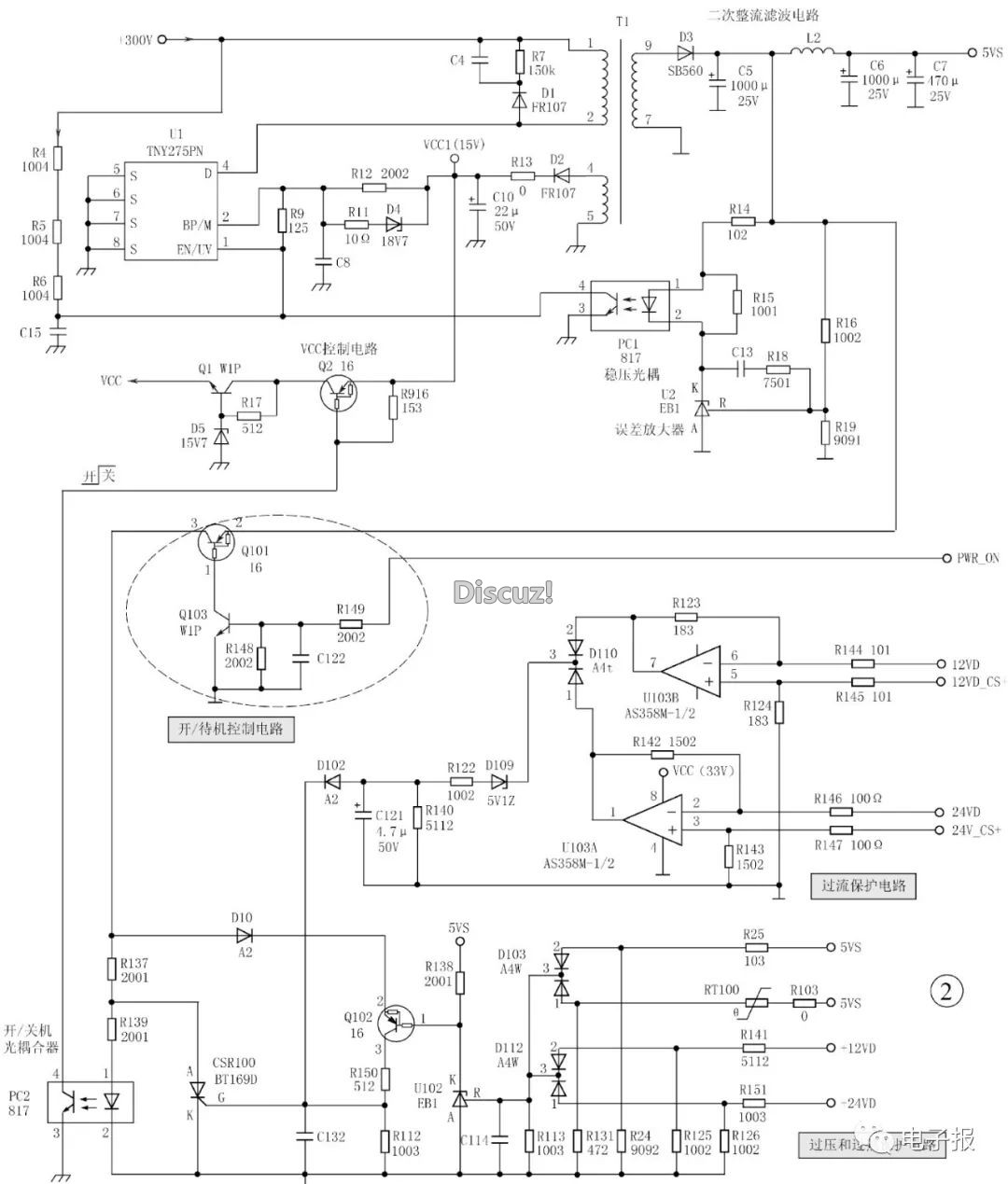

该IP板的副电源采用小功率开关电源芯片TNY275PN，如图2所示。

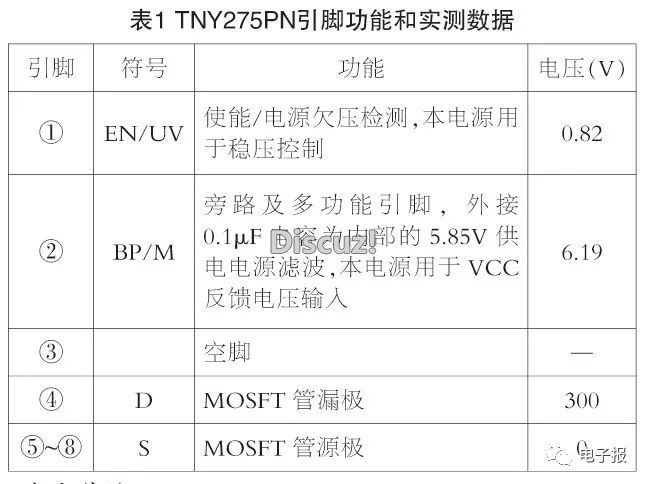

TNY275PN电源芯片内部集成了一个700V高压MOSFET开关管和一个电源控制器，与传统的PWM控制器不同，它使用简单的开/关控制方式来稳定输出电压。控制器包括一个振荡器、使能电路、限流状态调节器、5.8V稳压器、多功能引脚（BP/M）、欠压及过压保护电路、限流选择电路、过热保护、电流限流保护、前沿消隐电路。该芯片具有自动重启、自动调整开关周期导通时间及频率抖动等功能。TNY275PN引脚功能和实测数据见表1。

（1）启动工作过程

接通电源后，交流220V整流滤波电路输出300V直流电压，经开关变压器T1的1－2绕组加到U1的4脚，为内部MOSFET开关管的D极提供电源，同时经内部电路为U1提供启动电压，副电源启动工作，产生激励脉冲，驱动内部MOSFET开关管工作于开关状态，在T1的各个绕组产生感应电压。

开关变压器T1的热地端4-5绕组产生的感应电压，经D2整流、C10滤波后产生VCC1（约15V）电压。该电压分为两路：一路经R12反馈到U1的2脚，主要用于U1对VCC1电压进行监测来实现过压保护控制；另一路送到待机控制电路Q2的发射极，受待机控制电路的控制，为主电源芯片U100提供VCC工作电压。T1的次级9-7绕组产生的感应电压，经D3整流，再经C5、L2、C6、C7滤波，产生5VS电压，为主板控制系统供电。

（2）稳压控制电路

该电路主要由三端精密稳压器U2（EB1）、光耦PC1（817）及取样电阻R16、R19等组成，通过对U1的1脚输出电流的大小进行控制，经内部处理后控制开关功率管的导通和截止，稳定5VS的输出。

当5VS电压升高时，光耦PC100的1脚电压升高，同时R16和R19的分压也升高，即U2的R极电压升高，则U2的K极电压下降，即PC1的1－2脚间电压增大，其内部的发光二极管发光增强，PC1的3－4脚间光敏三极管导通程度加深，其c-e极等效电阻减小。导致从U1的1脚内部流出的电流增加，在芯片内部PWM控制器的作用下，调整U1内开关管激励脉冲的占空比，使输出5VS电压稳定。若输出的5VS电压降低时，其稳压过程与上述相反。

（3）输出过压保护电路

当某种原因引起5VS电压过高时，VCC1电压也会相应大幅度升高，通过R12加到U1的2脚的电压也升高，流进2脚的电流增大，当其电流大于5.5mA时，芯片锁定，停止工作。

（4）开关机控制电路

开关机控制电路参见图2。待机时，主板送来的开关机控制电压PWR_ON为低电平，Q103、Q101截止，光耦合器PC2截止，Q2截止（b极电压接近e极电压），副电源提供的VCC1电压不能经Q2输出，VCC电压为0V，即主电源U100的1脚无工作电压，主电源不工作，整机处于待机状态。

二次开机时，主板送来的开关机控制电压PWR_ON变为高电平，经R149加到Q103的b极，使得Q103饱和导通，Q101随之导通，5VS电压通过Q101、R137、R139、PC2的1－2脚到地，使得光耦合器PC2导通，将Q2的b极电压拉低，Q2导通，由副电源提供的VCC1电压经Q2输出，再经Q1、R17、D5稳压得到VCC电压（约14.3V），送到主电源U100的1脚，主电源启动工作。

（未完待续）
