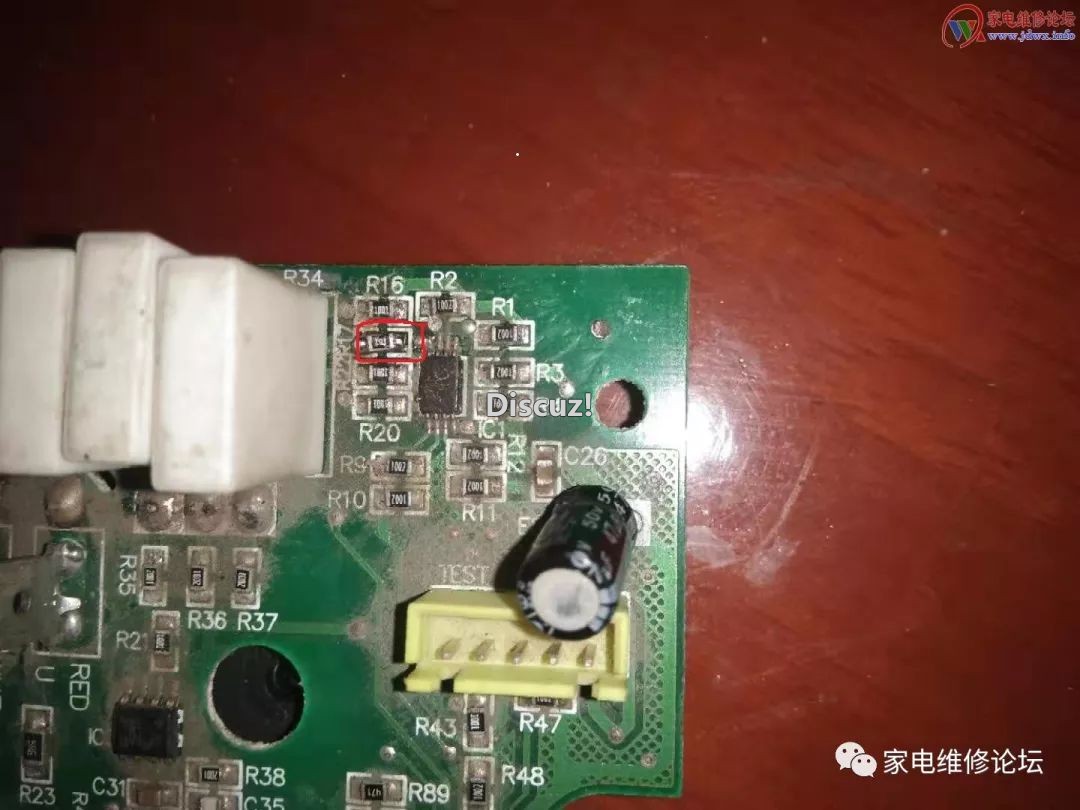

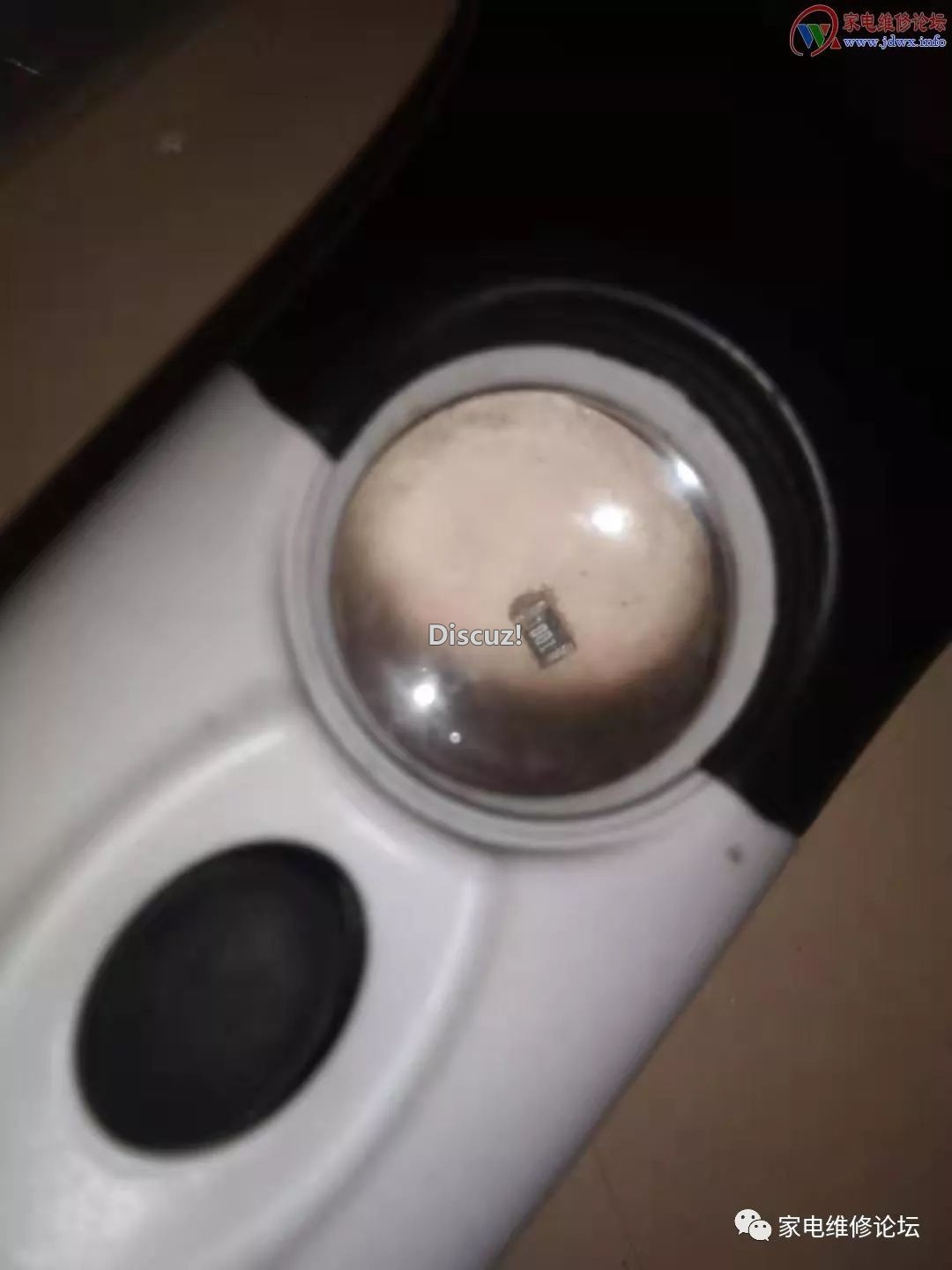

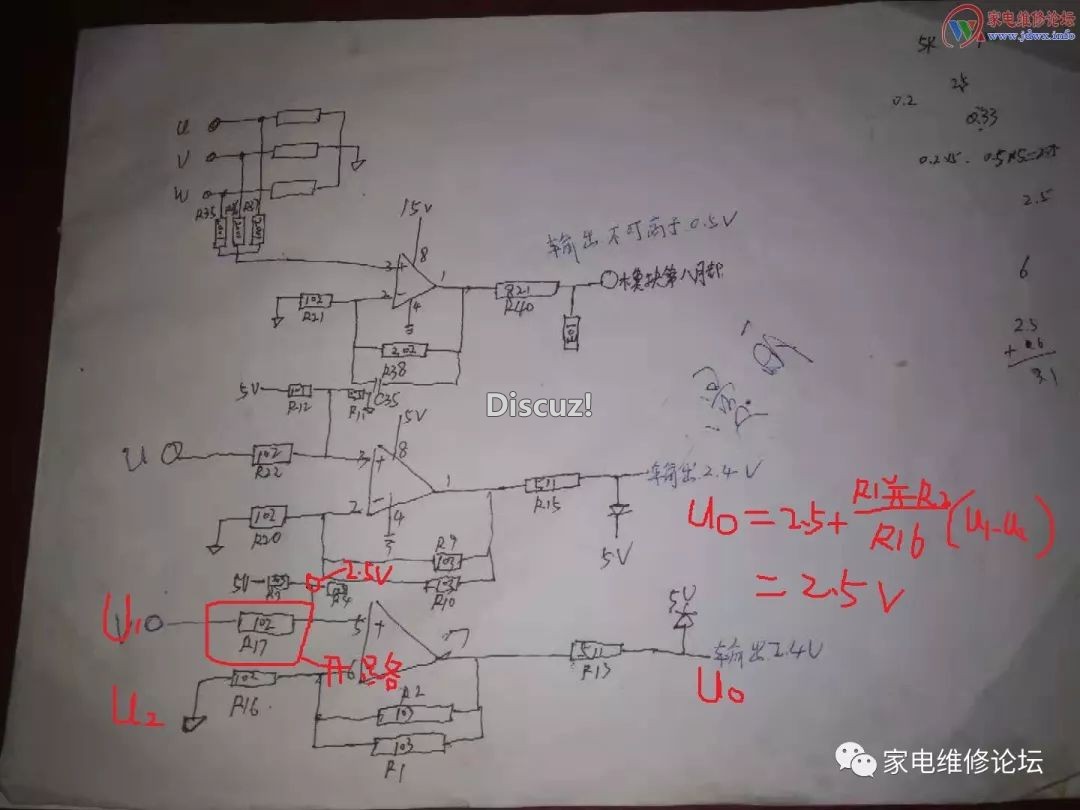

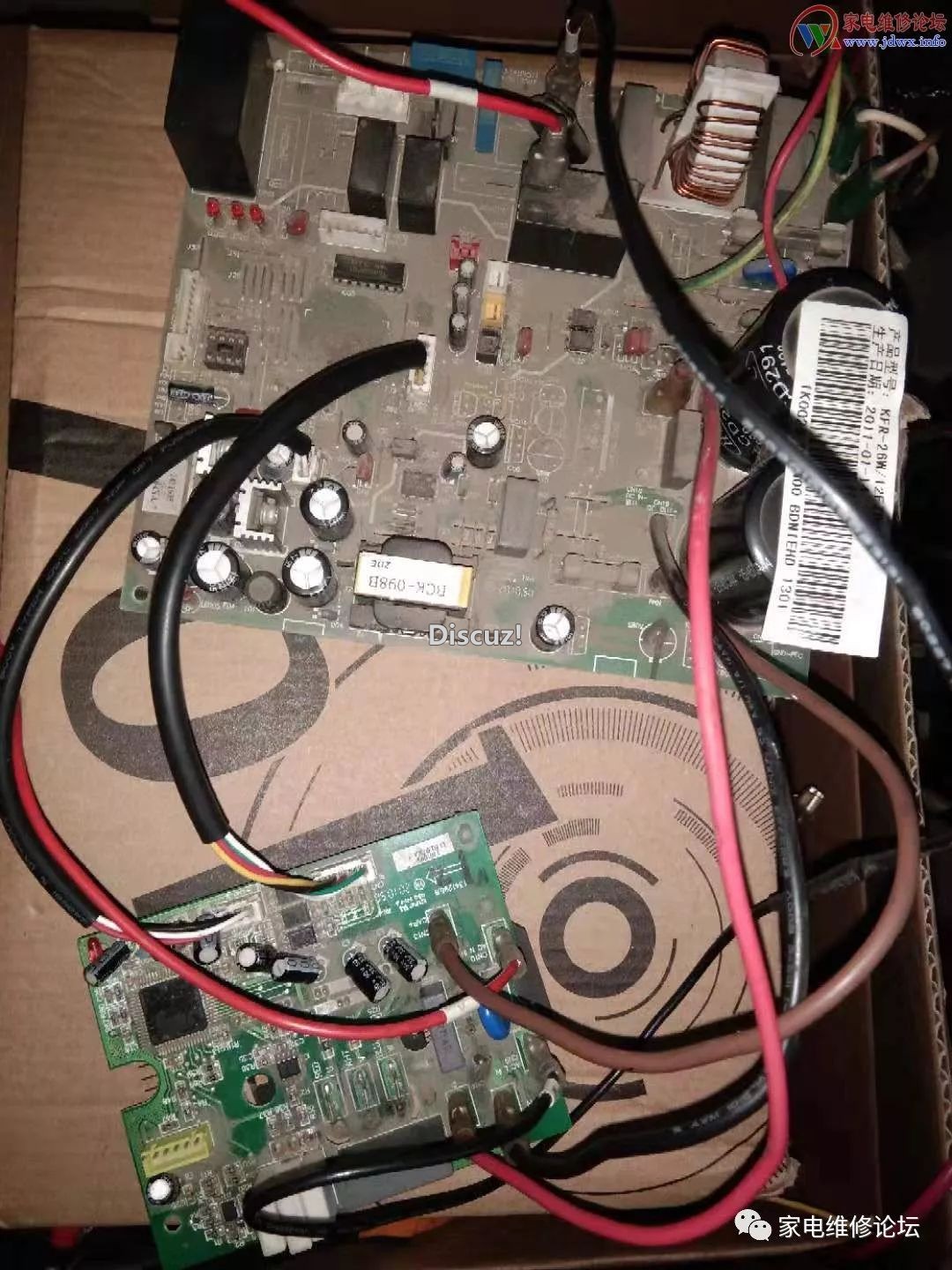

接修一台海信空调，用户反映不制冷。上门检查室外风机转压缩机不转，电源板故障灯（闪灭闪），查故障代码是压机失步，海信的空调只要是模坏小板不好就会报压机失步。 拆下模块小板拿回店里检测，回到店里经测量模块没有短路，正好店里有一块电源板，接上电源板，连接好模块小板。查母线电压检测正常，再查过流检测电路和位置检测电路，在查到位置检测电路时电压明显不对，正常时LM358的第7脚和第1脚对应电压应该是2.4V左右，从自已画的图中可以看出此运放电路是差分放大电路，当上电没有负载时输出电压就等于上偏置电压，实际测量1脚电压是2.4V，7脚电压却是接近5V,明显7脚电压输出不对，量358运放5脚电压2.5V，根据差分公式U0=2.5+（u1-u2)RF/R1把故障点放在5脚和位置检测电阻相连的1K电阻上，拆下测量电阻已经开路。换同阻值电阻上电测试电压正常。 原文：https://www.jdwx.info/thread-782984-1-1.html
|
