格力空调U8故障维修分享

格力U8的代码含义为：过零检测故障。下面我们就以常见的格力Q力定频挂机为例加以解说。

过零检测电路是用来判断单相交流电源的频率、电压反相点（即过零点）。目前该电路主要应用于带有PG无级调速电机的电控系统中，为系统调节电机的转速提供依据。

一、设计原理

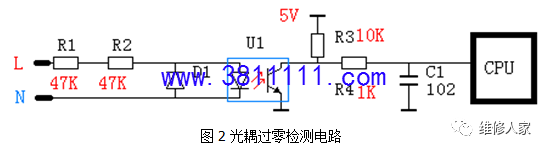

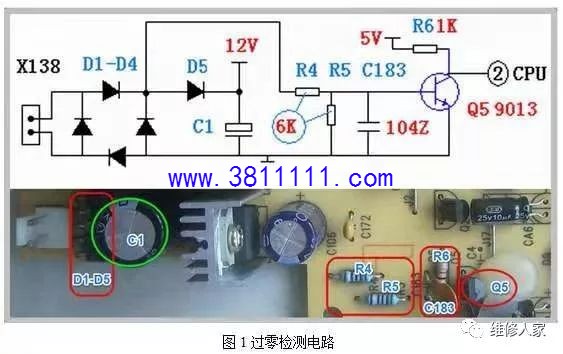

空调器中常见的过零检测电路有两种。一种是如图1所示过零检测信号取自变压器次级输出整流后滤波前100HZ脉冲信号经精密电阻R4、R5降压→C183高频滤波→Q5进行放大后输出100HZ过零检测信号→CPU的2脚。另一种是内机采用开关电源过零检测电路通常取自220V交流供电端，如图2所示。虽然电路不同，但原理相同。

二、常见故障与维修指南

当IC101的2脚检测不到100HZ过零信号时通常会引起室内PG电机无法启动或转速很慢的现象几分钟后显示过零检测电路异常或电机转速异常故障代码，譬如格力显示U8。维修指南：正常机器工作时IC101的2脚电压为0.42V，如果在路测得无该电压或电压为5V证明过零检测电路有问题，断电后用在路检测法逐个排查R6、Q5、C183、R4、R5，D1---D5等查出变质原件修复即可，有时用万用表无法测出故障元件时，就要用到示波器观察波形，通过故障波形与正常波形的比对，快速找到变质元件，下面我们用维修实例加以解说。

三、维修案例

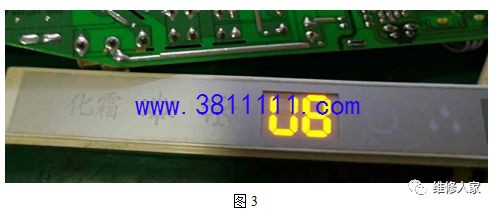

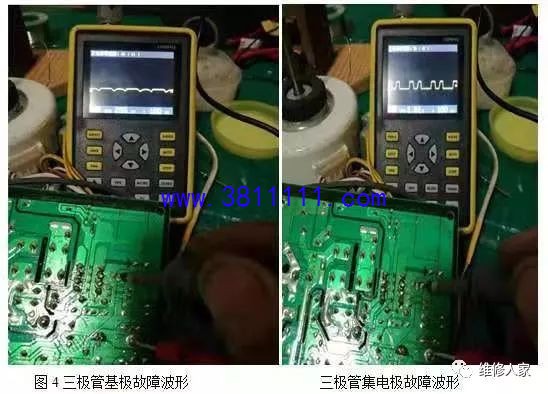

故障现象：一台格力Q力上电显示U8(参考图3) 分析检修：根据代码表查询得知格力U8为过零检测电路异常引起。维修方案：参考图1，用万用表检测整流输出电压及Q5及周边元件未发现问题，用示波器检测故障时关键点波形如下图4所示：

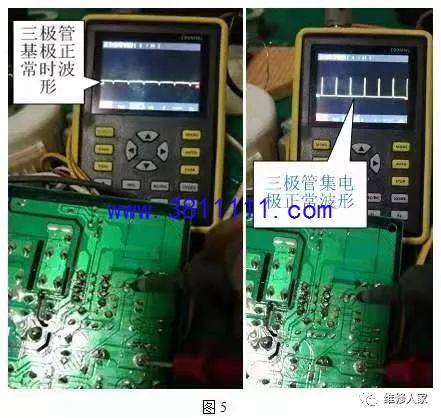

经过图4和图5的比对，我们发现三极管基极输入的波形就已经变异，所以问题肯定出在三极管基础以前的100HZ信号号输入电路。根据经验通常为前边5个整流二极管中的某个或几个内阻变大引起，为了彻底解决问题，避免返工，一次性将D1---D5五个整流二极管全部换新后故障排除。
