格力谦者变频空调通信故障外机板芯片级维修

今天修一台格力谦者变频空调，故障代码显示通讯故障，一开机外机不断有周期性的喀哒声，明显是软启动继电器发出的，实测通讯电压为58V，并不是所谓的24V。

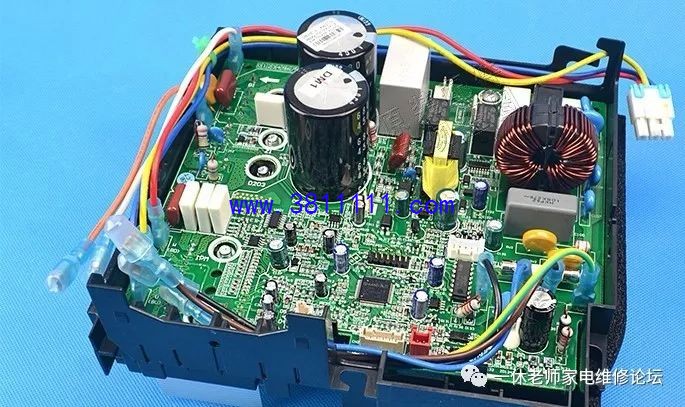

可查遍了整个通讯电路没有发现故障线所，外机红灯闪烁，黄绿都不亮，最后从继电器出发，发现供电电压从12-9-8-5-3-0-12不断跳变，随后找到7812发现电压也是跳变的，再看7805也一样，仔细观查电脑板（双面印刷的，跳来跳去，把人眼都看晕了， 最后查到此两路电压有开关电源送过去的，该问题应是开关电源引起的，并且根据修电视的的经验，该问题应该出在取样稳压电路，该电路的取样点在5V上，查相关的贴片阻容元件未果，接着换光藕317涛声依旧，当换下TL431时，上电试机E6终于消失。

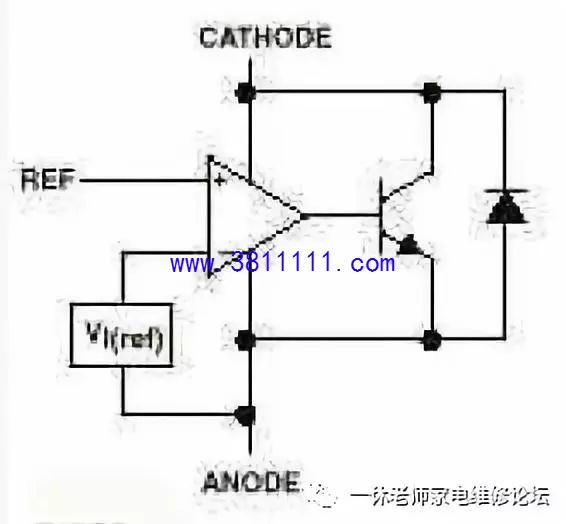

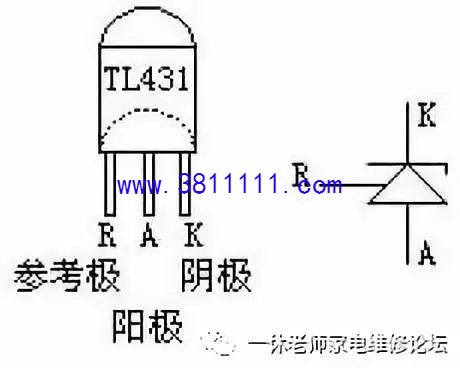

TL431是可控精密稳压源。它的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。
