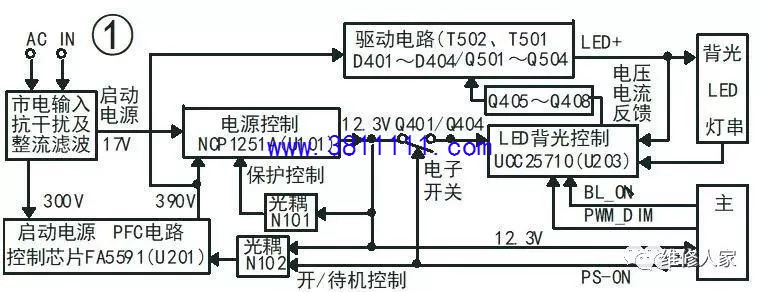

一、长虹HSM45D-1M型(电源+LED驱动)二合一板是长虹公司近年推出的一款性能优异的大屏幕液晶彩电电源板。 1、电路结构方框图。

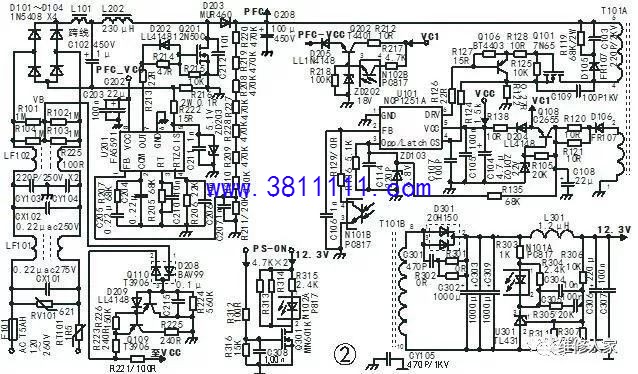

该电源板主要由市电输入抗干扰及整流滤波电路、PFC电路(控制芯片U201 FA5591)、PWM控制电路(控制芯片U101 NCP1251A）、背光LED控制、驱动电路（控制芯片U203 UCC25710）、反馈、保护及开/待机控制等电路组成，省去了常用的独立待机电源电路(待机电源仍由PWM电源输出电压经主板上DC/DC控制芯片降压获得)和常规独立的LED升压电路。电源板输出电压为12.3V。该二合一电源板具有性价比高、性能稳定、保护功能完善等优点。 2、电源工作过程图

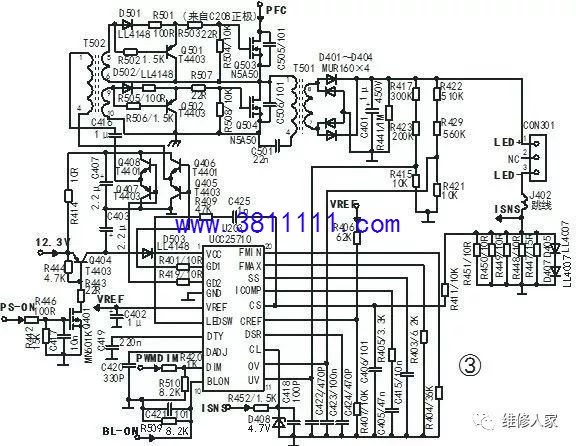

3、LED驱动电路原理
二、常见故障检修及思路 1.无12.3V电压输出 这种故障应检查U101⑤脚是否有约16V启动电压。若没有，再查市电整流后的300V电压是否正常。若也为零，说明有可能是市电输入电路有问题，若300V电压正常，极可能是启动电源电路有故障，应予以检查排除。假若查得上述电压均正常，可重新开机，用示波器查看U101⑥脚是否有激励脉冲输出。如果查得没有，表明U101可能已损坏或外围元件有问题。如果只有开机瞬时有激励脉冲输出，说明存在过压或过流故障，应对开关激励和12.3V电压形成及稳压电路、过压、过流保护等电路进行认真检查。比如，试机瞬时查出U101③脚电压≥3V，说明故障是输出过压所致。如果查得开机瞬间U101④脚电压≥0.2V，表明是过流保护电路动作，应对12.3V负载或保护电路本身进行检查。为了方便读者检修，表1列出了U101引脚功能及在路电压，供参考。 表1 U101(NCP1251A)引脚功能与在路对热地实测电压 3.背光灯不亮 亮背光灯不亮，说明LED灯串的供电或控制电路存在故障。首先查U203①脚的电源电压是否正常。若正常，再查U203亮度控制端⑨脚、背光控制端⑩脚是否均有大于2V的直流控制电平加至。如果没有或电压偏低，应对信号的发出和传递电路进行检查。如果查得U203上述相关脚电压无异常，可试机，看开机瞬间能否在LED+端检测到电压(因空载时LED+电压升高很多，会迅速引起过压保护电路动作)，如果有，可将LED-端，即插座CON301③脚直接接地，观察背光能否点亮(含部分点亮)。若不能点亮，则是屏后的灯串板上LED灯串总回路有开路故障。若能点亮，则是LED灯串有短路故障或电流取样电阻R447～R451变值(含它们的焊点有裂纹)，从而引起U203过功率(过流)保护电路动作。若发现LED+电压始终为零，应试机再查控制芯片U203②、③脚是否有激励脉冲波形输出，如果有输出，说明是LED+电压形成的开关或整流滤波电路有问题。如果没有激励脉冲波形输出，则可能是U203本身已损坏或它的外围元件有问题，比如19、20脚外接的频率设置电阻是否变值或开路，可考虑用替换法确诊。为了帮助大家检修，表3给出了U203(UCC25710)引脚功能与在路实测电压，供参考。 表3 203(UCC25710)引脚功能与在路实测电压
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
