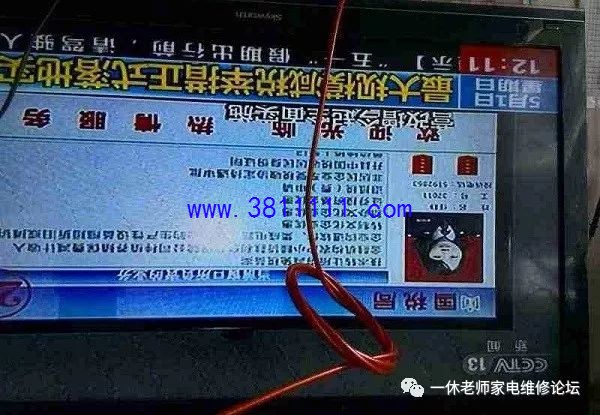

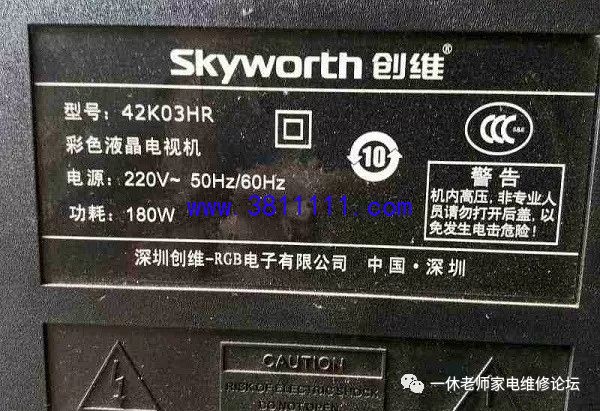

今天接修一台创维42K03HR液晶电视雷击三无的机器，IP板168P-P42AWQ-03已经严重损坏。因是雷击的，担心主板损坏。我用一备用电源将5V、12V、24V、PS-ON与主板连接好后试机可以遥控开关机，送入信号有声音，同时用强光手电筒照屏发现有很暗的图像，证明主板完好，可以修理。

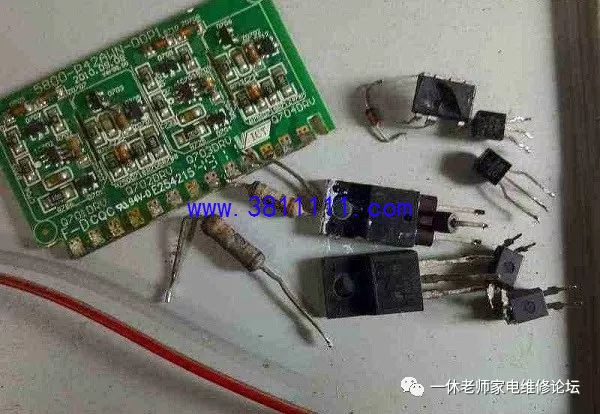

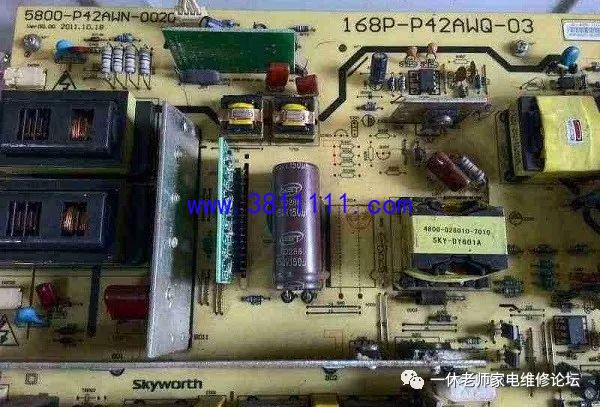

对IP板进行检查发现副电源5V的稳压IC102、TL431击穿，开关机光耦PC102、PC817的3、4脚击穿，12V24V开关电源块IC301 1271P65炸裂，开关管Q301 20N60击穿，Q301源极对地电阻R302 0.33欧开路，24V整流管D302 SF10A300HPI击穿，背光驱动小板5800-P42AWN-00P1损坏！将上述元件更换后试机修复。
|
