海尔L32B1液晶屏图像重影故障修复过程

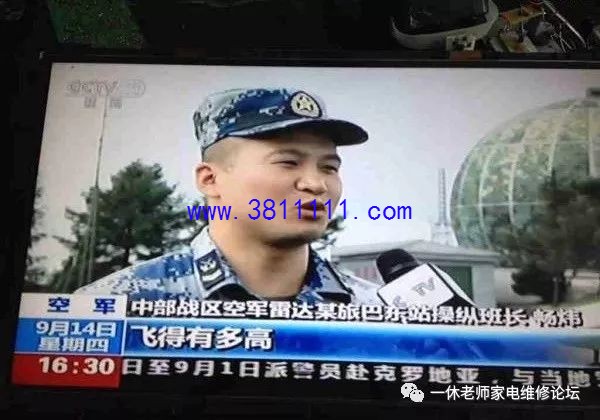

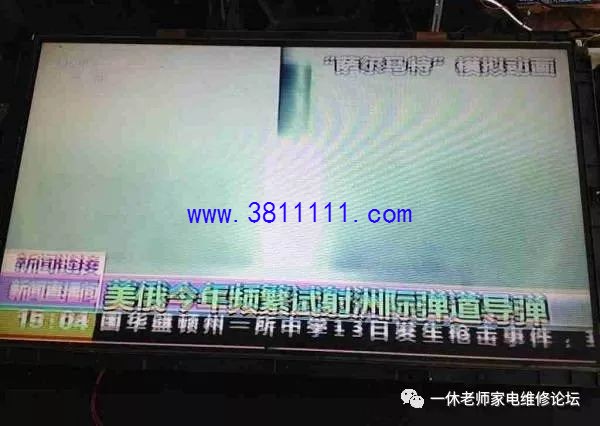

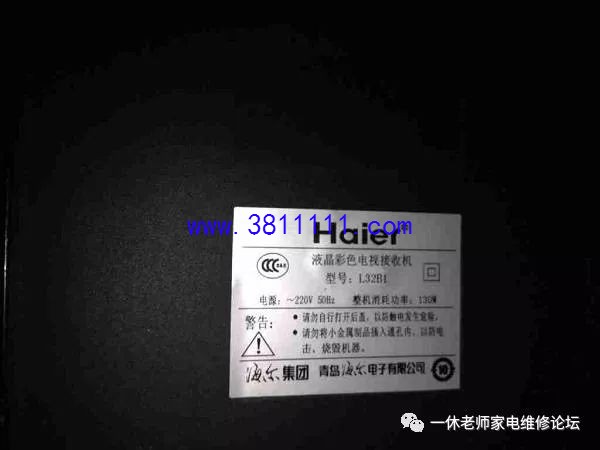

接修一台海尔L32B1机器，描述的故障是开机图像很好，工作大概10多分钟液晶屏图像重影，割线维修没有成功。

 无意间用洗板水清洗COF后发现右边COF有两根排线跳火了，不过这时候发现电视机图像居然好了，立马关机。

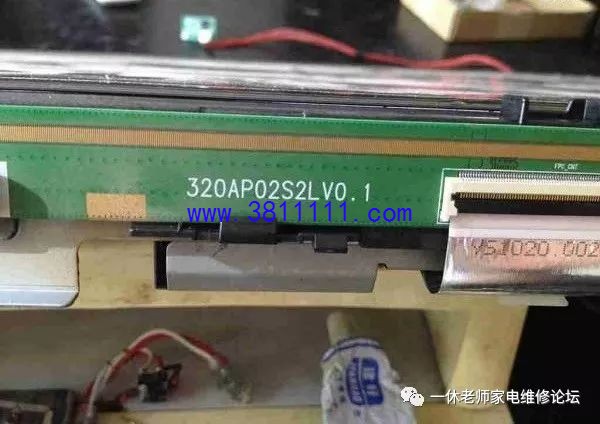

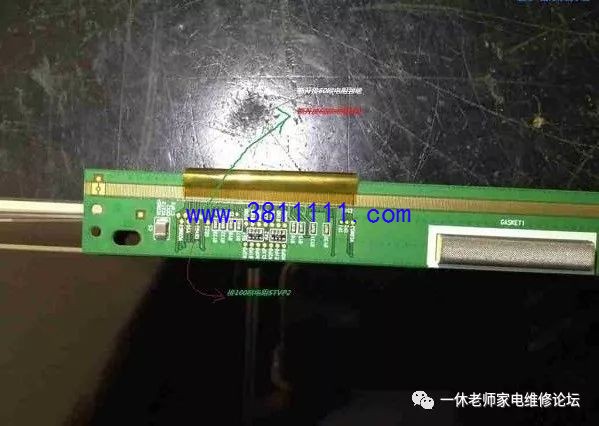

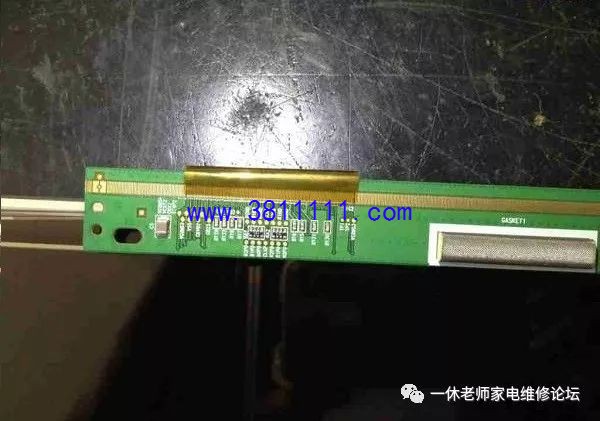

 检查，顺COF排线理下来到屏电路板发现是CKVB2和STVP2，估计是当时洗板水未干造成的。于是清理COF积碳，根据CKVB2和STVP2跳火图像会好的理论，断开STVP2和COF的铜线，在屏电路板STVP2和屏连接铜线对地接个60欧电阻，在STVP2和COF铜线和CKVB2间接个100欧电阻，电视机修复。

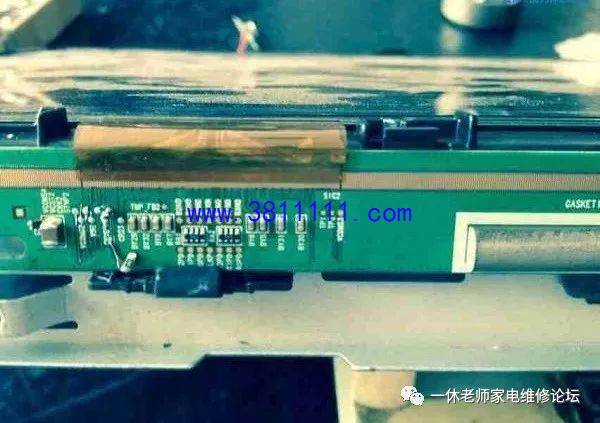

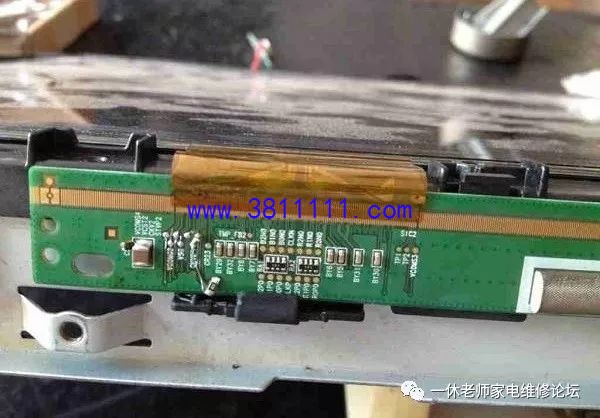

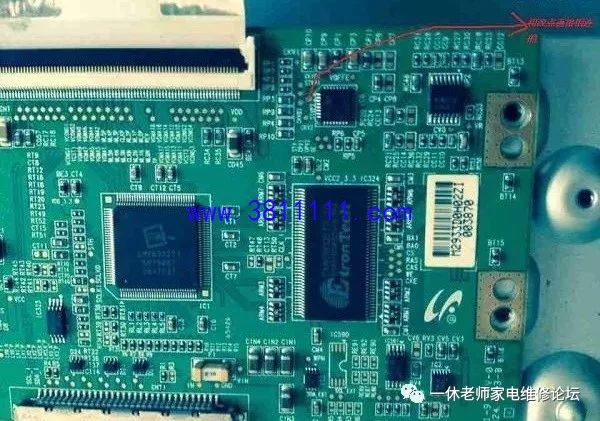

后来顺着电路理过去发现STVP2S是直接接在逻辑板上面屏电源芯片IC8的，断了STVP2到屏电路板发现负电压没有了，故障没有变化，还是在该脚接个电阻解决问题，图片有我接线的方法。最后接一个20欧电阻发现最合适，因为60欧电阻感觉有时候图像有点闪烁。
