玩儿转胆机一款采用国产小靓胆6P14制作的高保真扩音机

上世纪五、六十年代，我国是生产电子管的大国，产品有曙光牌、北京牌、南京牌等等系列品种，至今还有不少性能优异的电子管存世，如专为音频放大器而设计制造的小功率电子管6P14，就是众多优秀电子管中的其中之一。它的性能不容置疑，常应用于那时的特级和一级广播收音机中，作为强放管。和国外同类型小功率电子管如EL84、6BQ5等相比较，音质毫不逊色。此管声音清丽纯真，圆润细腻，高频飘逸、中频甜美、低频松软，故有“淑质英才”之称。

笔者在自制电子管放大器时，重视的是电路工作点的合理选取，如根据电子管的特性曲线，选择电压、电流、栅偏压值等；还有就是一些关键部位优质元器件的应用和搭配，如电子管、输出变压器、耦合电容器等。机器安装完成后，还要进行校音，找到满意的音质音色，这通常需要有一个很长的过程，主要取决于自己的实际装机经验和训练有素耳朵的聆听。

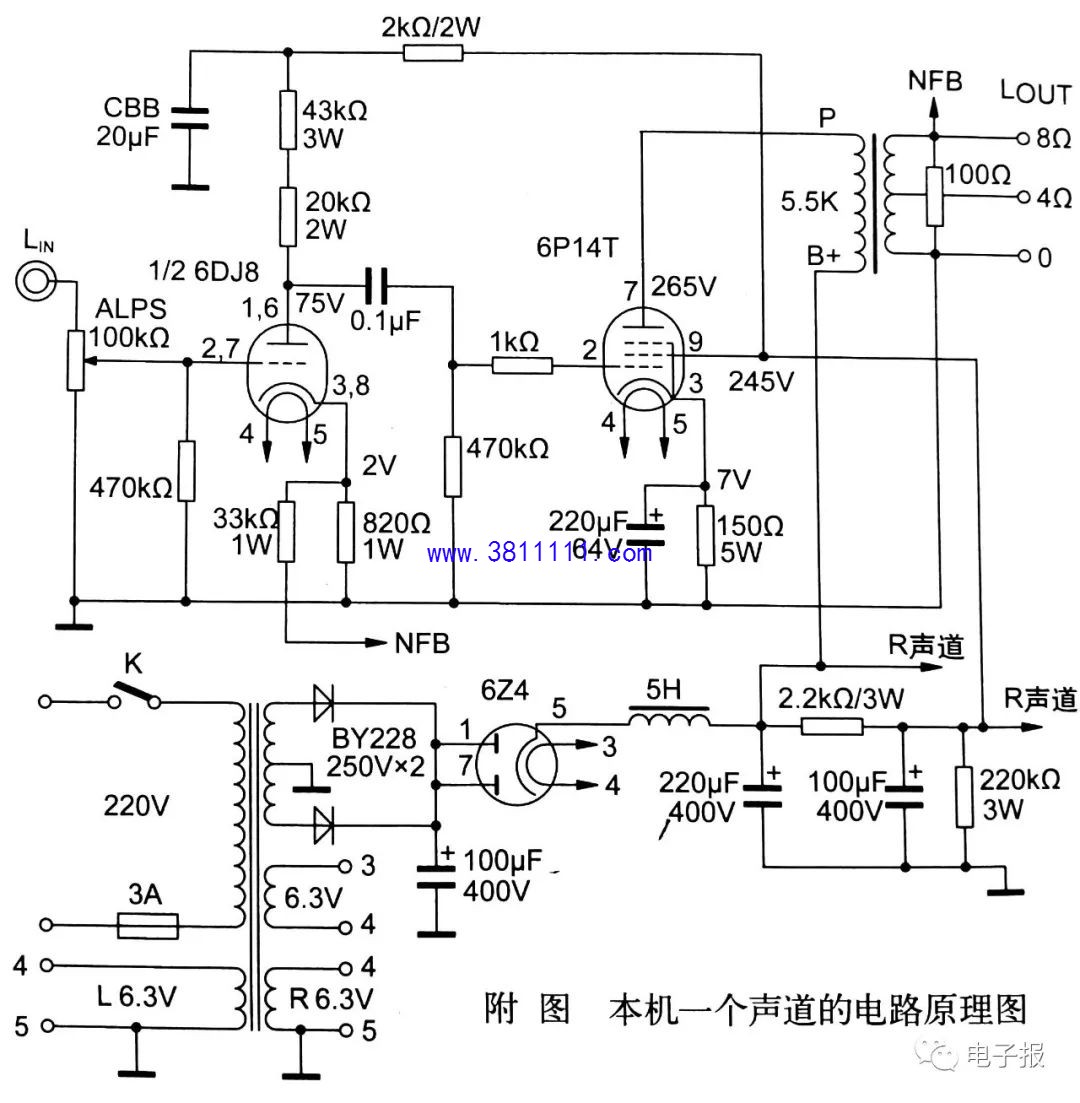

本设计和自制放大器的电原理图如附图所示。

电路极其简单易制，是一级共阴极电压放大推动6P14小功率电子管作3瓦以上不失真功率输出。电压放大管采用进口管6DJ8、6922、ECC88、E88CC等，该类型电子管产地众多，高档管有德国的德律风根、英国的大盾、荷兰的“吹喇叭” 和飞利浦等。国产的同类型管型号为6N11，音质亦很不错，只是和优质进口管相比较，尚存在一定的差距，表现为音乐味稍淡些。由于6P14输入灵敏度较高，所以在该管栅极一端串联一个1K消振电阻，可防止电路产生自激振荡，从而出现杂音。

耦合电容器对音质的影响较大，应选用听感较好的发烧级电容，如英国的钩仔油浸电容、丹麦的战神油浸电容、美国的斯碧油浸电容、日本的乐声油浸电容等，音色圆润顺耳；若选用CBB材质的电容器，应尽量采用较优质的，如M一CAP、MIT、MKP等，音色表现会有另一种风格。6P14的阴极旁路电容，可选用瑞典RIFA124长寿命电解电容，德国ROE电木壳电解电容等。

电源变压器、输出变压器、扼流圈一定要采用优质品牌的，本机选用从精诚电器部淘宝网购买的“乐潘电子”牛，计有P-0701电源变压器1只，S-1001输出变压器1对，扼流圈1只。输出变压器附有详细的测试参数，如频响曲线、阻抗曲线、相位曲线、直流-电感量曲线等，初级阻抗5．5千欧，次级阻抗0-4-8欧，上面贴有条型识别码，质量较好。

高压部分用晶体二极管作全波整流，再将整流电子管6Z4阳极并联作为缓冲器，阳极并联使用虽然整流电流达不到总和144毫安，但也绝不止理论上的72毫安。实践也证明这一点，本机已使用数年，6Z4仍在正常工作。加缓冲器的目的，是缓慢加上高压电压，以避免功率管瞬时电压太高超过极限值而烧毁管子。

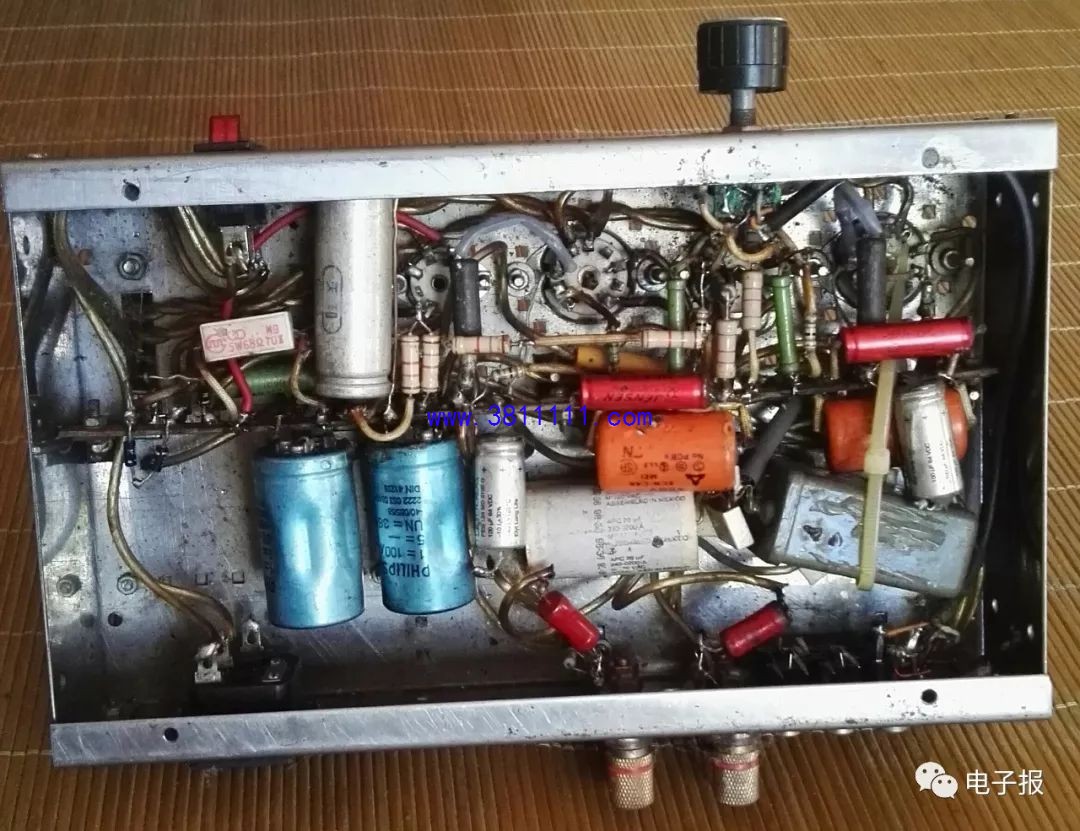

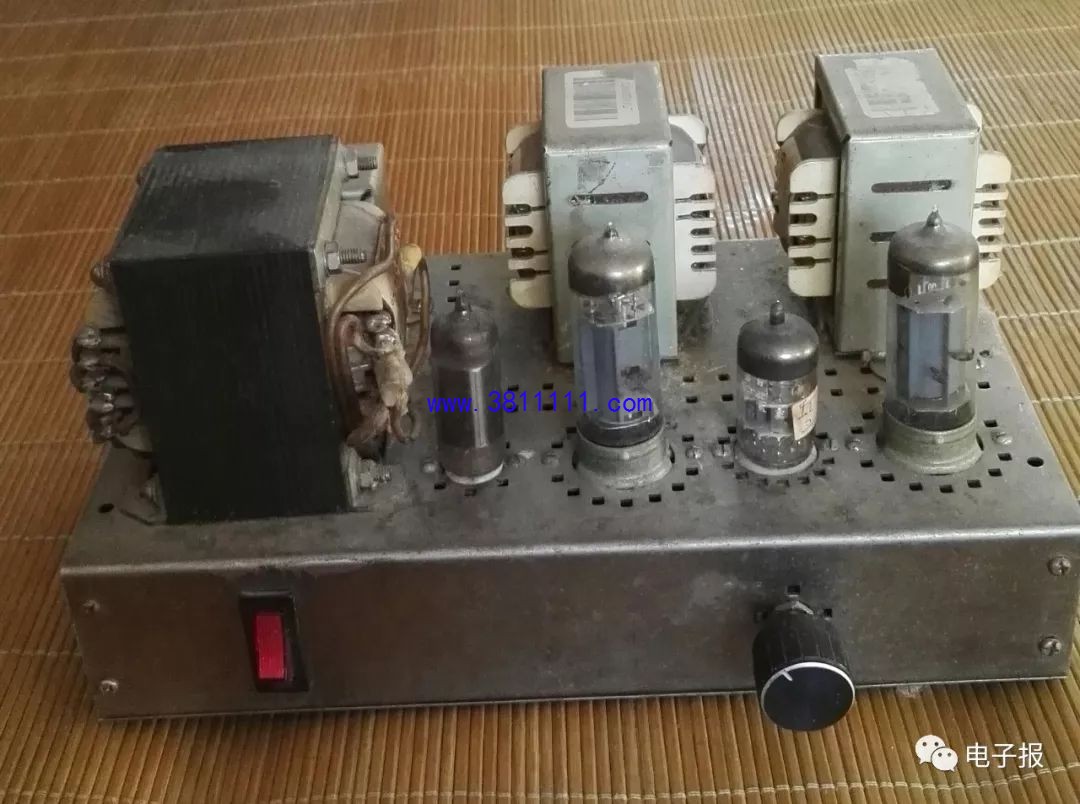

本机元器件较少，采用接线架用搭棚焊接法进行制作，自制较为方便容易，难度不大。电路中的各个电压工作点已在电路图中标明，读者在按图索骥制作和调试过程完成后，工作点稍有出入影响不大。

用本机推动灵敏度91分贝以上的全频音箱或分频音箱，有极好的声音表现。
