格力KFR-25GW空调器不工作

故障现象:使用遥控器

检测与判断:空调器中的遥控电路主要由三个部分组成,即遥控发射器、遥控接收器和电脑板上中央处理单元CPU(遥控信号处理电路)。当出现故障时,应按顺序进行检查。通常是发射器故障较多,接收器故障较少,CPU故障更少。

维修方法

判断遥控器是否正常发射的方法有下面几种

(1)替代法。将正常的遥控器在规定的距离和角度内,对准遥控接收功能正常的同型号空调器,作发射试验,空调器应正常运行。如果遥控器损坏,空调器就不能正常开机或不运行。此法简单易行、直观可靠。

(2)电压法。首先检测主要工作点的静态电压,然后依次测量晶振两端对地电压,集成块的输入端、输出端电压、驱动晶体管和红外发射管各极电压,应符合规定要求。在按下遥控器按键时,晶振两端至少有一端电压有较大的跳变,表明键盘电路工作,且振荡器能产生脉冲信号。反之,应检查振荡电路和键盘。检查键盘的方法:测量集成块键控信号输入端、输出端的电压,看按下相应键时是否有电压跳变。如果有跳变,说明键盘电路正常,故障在振荡电路;如果在按下按键时,集成块与键盘相连的引脚没有电压跳变,原因多是键盘电路中有水气、污物。

(3)电流法。遥控器在任何按键都不按下时,静态总电流极小,约几微安。如果按下某一键时,总电流约为3mA,这表明遥控器能起振,工作基本正常。如果按下某键后,总电流偏离较大或仍是几微安,说明遥控器有故障(此方法是在电池供电正常情况下)。

(4)收音机检查法。找一台半导体收音机,将频率调至中波455～650kHz左右(在无电台位置上),将遥控器靠近收音机,按下任一键时,收音机发声;若持续按键,则收音机发出“哒、哒、哒…”声音,说明遥控器振荡和键盘电路正常,但不能说明红外发光管的好坏,如果按下键时没有上述声音,则表明遥控器工作不正常。(5)示波器观察波形法。在上述检查都不能确定故障部位时,可以用示波器观察振荡波形和发射波形来判断故障部位。例如,珍宝牌空调器遥控发射电路中,当按下某一按键时,芯片IC的、？脚,应有幅度为2．5V左右、周期2．2μs的正弦波。在红外发射管正极应有幅度1．5V左右的串行脉冲,由于这些脉冲只有在按键才发射与呈现,所以要仔细观察。用示波器观察波形法具有直观、快速、正确的特点。

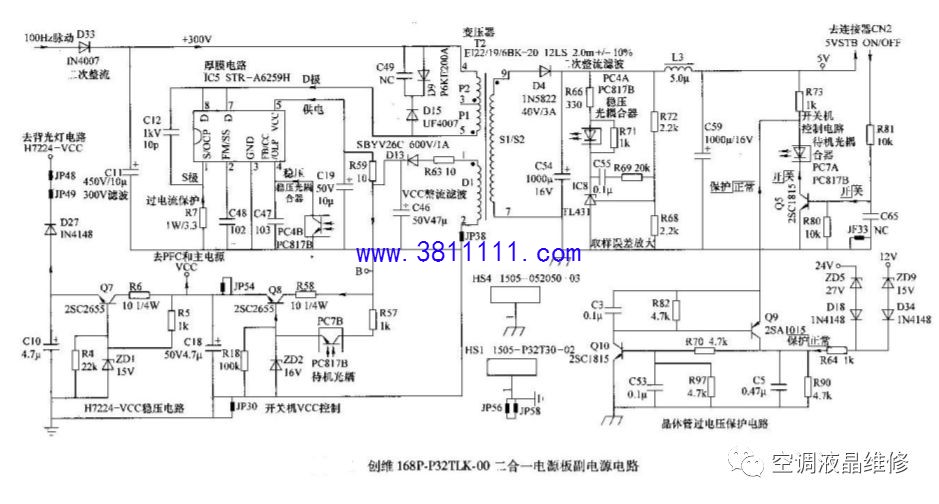

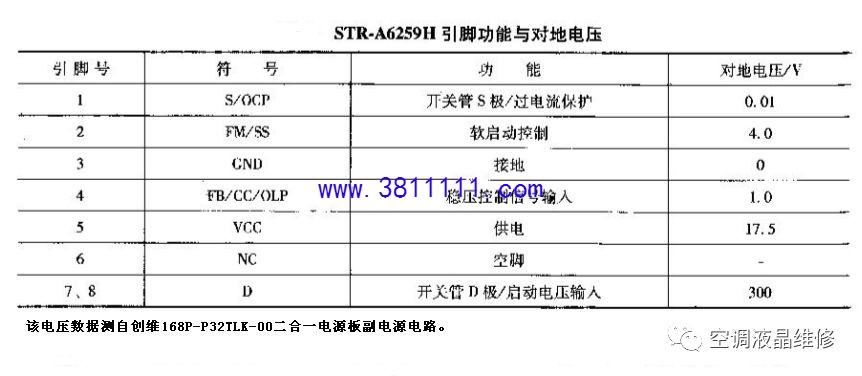

关电源维修资料.STR-A6259H
