【云米冰箱】BCD-521WMLA冰箱维修手册

第一、产品简介

冰箱是对开多门变频电控冷藏冷冻箱。冰箱上部为对开门的冷藏室，可放置瓜果、蔬菜、蛋

类、奶类等需要进行冷藏保鲜的食品；下部左侧为冷冻室，可放置鱼类、肉类等需冻结存放

的食品；下部右侧为变温室，可宽幅变温。

★21.5 寸大屏智能互联

听歌，看剧，购物，新体验

★草本杀菌除味滤芯

可拆卸天然草本滤芯，杀菌除味持久清新

★绿色环保技术

冰箱使用不含氟利昂的制冷剂和发泡隔热材料，不会破坏臭氧层，对地球温室化产生的影响

非常小，是一款绿色环保型冰箱。

★三系统三循环

三间室采用独立的制冷系统，各个间室独立循环送风，快速制冷、准确控温，避免了单系统的串味。

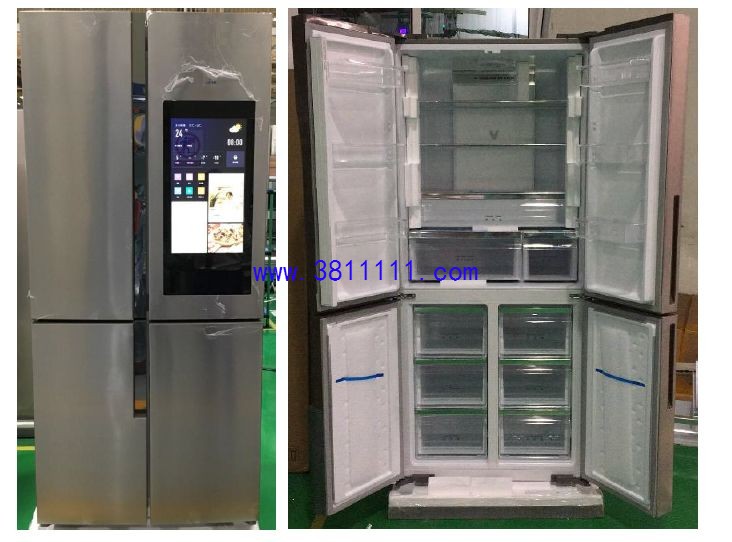

★时尚造型

冰箱四门对开，豪华大方，开启方便，外观优雅、新颖，最优化人机工程设计。

★独立控制

冷藏室与变温室可以单独关闭，变温室有宽幅变温功能。

第二、外观造型及结构特点

1.触屏显示操作

触屏在无触摸操作或无人感应时，默认1 分钟后熄灭显示屏。

1.1 温度调整操作

1.1.1 冷藏室温度设置：

（1）温度调节范围2.0℃~8.0℃；

（2）滑动冷藏室温度设置滑动条，设置冷藏室温度；

（3）冷藏室可选择开启/关闭，关闭状态下，冷藏室温度设置滑动条无效；

（4）其它任何时刻设置滑动条或点击冷藏室+、-按钮，进行温度调节，退出“智能”、“假日”功能。

1.1.2 变温室温度设置：

（1）温度调节范围-18.0℃~5.0℃；

（2）滑动变温室温度设置滑动条，设置变温室温度；

（3）变温室可选择开启/关闭，关闭状态下，变温室温度设置滑动条无效；

（4）其它任何时刻设置滑动条或点击冷藏室+、-按钮，进行温度调节，退出“智

能”功能。

1.1.3 冷冻室温度设置：

（1）温度调节范围-24.0℃~-16.0℃；

（2）滑动冷冻室温度设置滑动条，设置冷冻室温度；

（3）任何时刻冷冻室可设置温度滑动条或+、-按钮调节冷冻室温度，调节生效

后，自动退出“智能”、“假日”、“速冻”功能状态。

1.1.4 冷藏室变温区设置：

可设定“鲜果”、“0℃保鲜”、“冰镇”功能，冷藏室变温区分别按照5℃、0℃、

-1℃为目标温度控制相关负载。

1.2 功能模式设定

对智能模式、假日模式、速冻模式、“鲜果”、“0℃保鲜”、“冰镇”进行开启/关

闭。

1.2.1 智能模式：

开启后，冷藏室温度设置为5.0℃，变温室温度设置为-7.0℃，冷冻室温度设置为

-18.0℃。

 智能模式关闭状态：点击“智能模式”图标按钮，进入智能模式；

智能运行模式下，根据环境温度，每间隔1 分钟确定一次间室的智

能设定温度，具体如下（由大屏APP 控制）

 设置“冷藏”、“冷冻”或“变温”间室设定温度，自动退出智能模

式；

 设定进入速冻、假日模式，可退出智能模式；

 退出智能模式：各间室的设定温度还原为进入智能状态之前的设定

温度（非功能模式状态下）。

4.2.2 假日模式：开启后，冷藏室温度设置为8℃，冷冻室温度设置为-18℃。

 设置“冷藏”或“冷冻”间室设定温度，自动退出假日模式；

 设定进入智能、速冻模式，可退出假日模式；

4.2.3 速冻模式：开启后，冷冻室温度设定值为-32.0℃。

 设置“冷冻”间室设定温度，自动退出假日模式；

 设定进入智能、假日模式，可退出速冻模式；

 自进入速冻功能程序起，冰箱运行时间达到速冻时间（26 小时），自

动退出“速冻模式”；

 退出速冻模式，冷冻室的设定温度还原为进入速冻功能模式前的设

定温度（非功能模式状态下）。

4.2.4 “鲜果”、“0℃保鲜”、“冰镇”功能

 冷藏室关闭情况下，无法选择进入“鲜果”功能；

1）冷藏室关闭情况下，可退出“鲜果”功能；

2）设定“0℃保鲜”功能，可退出“鲜果”功能；

3）设定“冰镇”功能，可退出“鲜果”功能；

 退出“0℃保鲜”功能或“冰镇”功能的方法参照“鲜果”功能的退

出方法；

 “鲜果”、“0℃保鲜”、“冰镇”三者之间存在互斥关系；三者可同时

关闭；

 进入“0℃保鲜”、“冰镇”功能，冷藏室按照2℃为制冷目标进行控

制，但温度数码不修正；

 “0℃保鲜”、“冰镇”功能选中后6 小时自动退出。

2.传感器故障提示

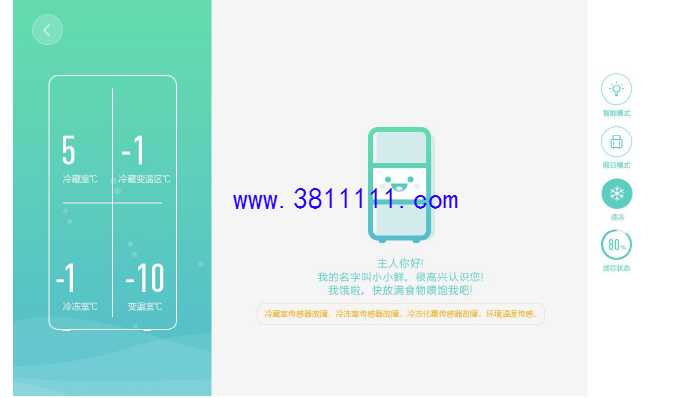

当冰箱传感器发生故障时，在温度控制界面右侧进行文字提示，具体可参考下图。

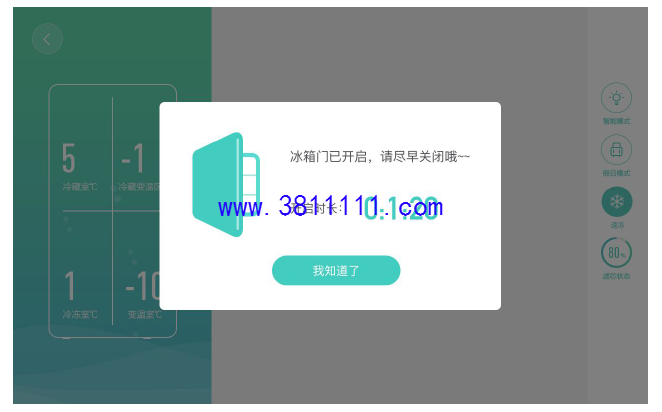

3.冰箱开门提示

当冰箱任一间室持续开门超过1 分钟以上时，喇叭滴滴鸣叫约3 秒后停止，大屏

弹窗提示，并继续计时冰箱的开门时间，具体可参考下图。

二、制冷控制规则

1. 关门时上电，按“上电运行程序”运行，之后进入正常运行程序；

2. 正常运行程序压缩机开机条件：（以下为“或”的关系）

● 所有间室无化霜状态下，冷藏室蒸发器温度高于3.5℃，且冷藏室传感器温度大于等

于开机点温度；

● 变温室无化霜状态下，变温室传感器温度大于等于开机点温度；

● 冷冻室无化霜状态下，冷冻室传感器温度大于等于开机点温度；

3. 正常运行程序压缩机关机条件：（以下为“或”的关系）

● 冷冻室、变温室进入化霜；

● 在一个开停周期内变温室和冷冻室均曾经达到关机点温度，且冷藏室、变温室、冷

冻室均在开机温度点之下，压缩机停机。

4. 制冷优先级：冷藏＞变温＞冷冻

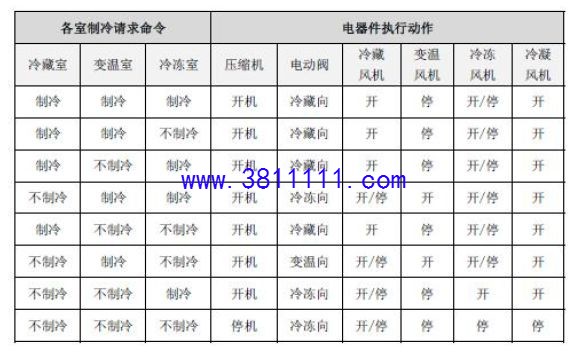

5. 正常制冷运行时（非化霜），各间室制冷命令与各电器件状态对应表：

注：表中“制冷”表示对应间室有制冷请求，“不制冷”表示对应间室无制冷请求
