海马普力马导航花屏维修

2019-9-23 21:01| 发布者: 南召修电视| 查看: 59| 评论: 0

摘要: 试机屏幕一半白屏一半花屏，声音正常。第一印象判断是屏幕问题，用同规格屏换后故障一样。主板到显示板各排线无松动。检查显示屏供电电压VDD，VCOM正常。VGH正7V偏低。VGL负OV不正常。查VGL滤波电容短路，换后VGL负7 ...

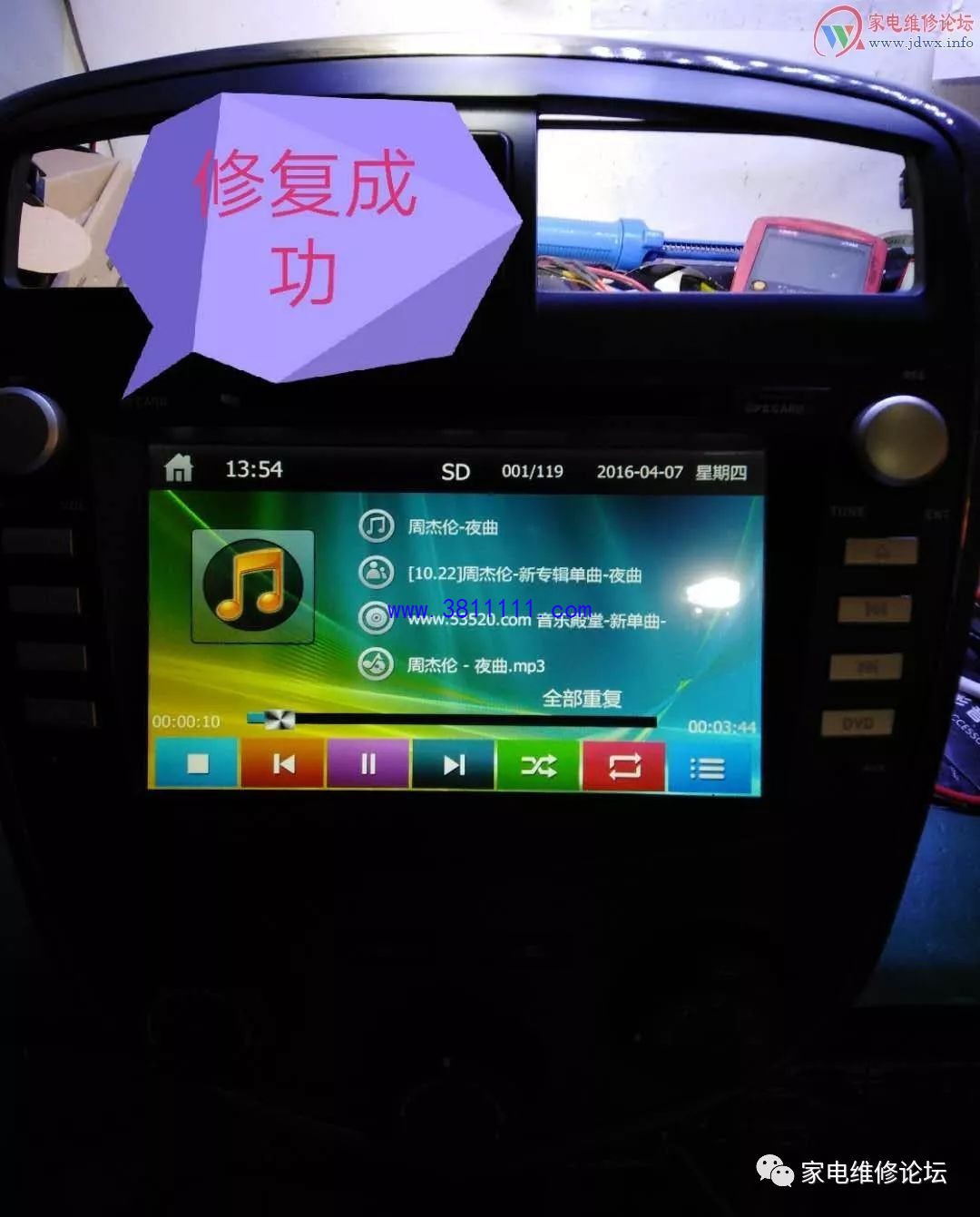

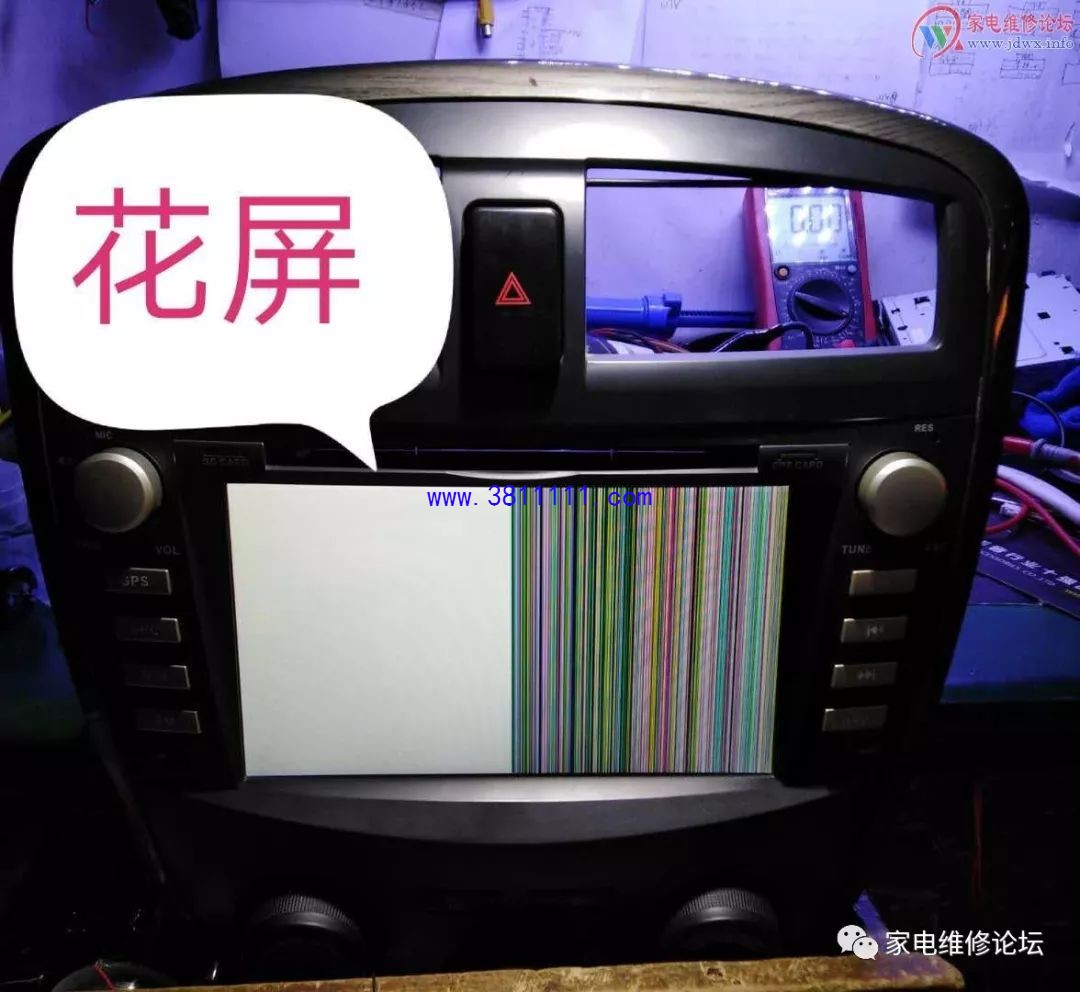

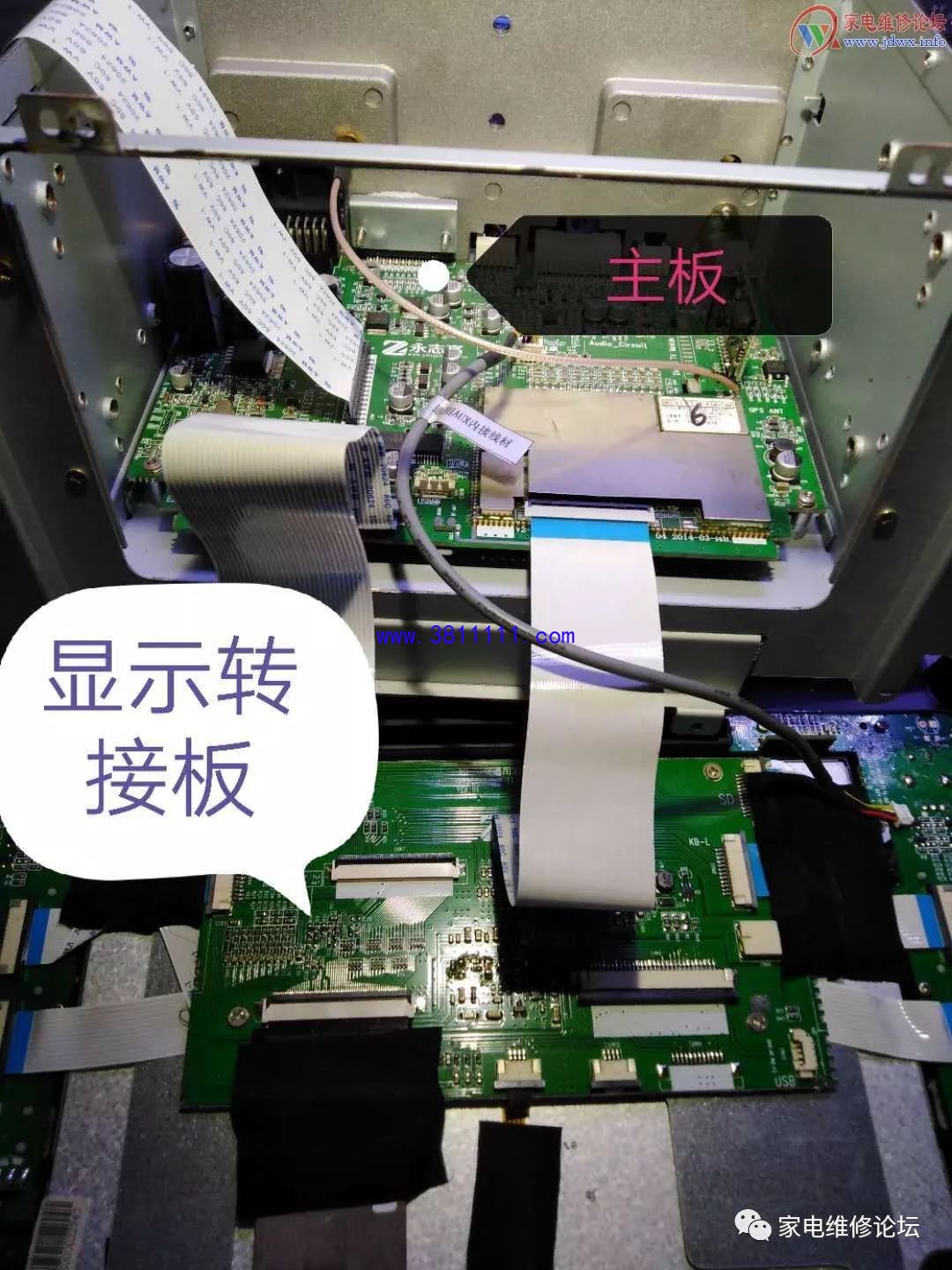

试机屏幕一半白屏一半花屏，声音正常。第一印象判断是屏幕问题，用同规格屏换后故障一样。主板到显示板各排线无松动。检查显示屏供电电压VDD，VCOM正常。VGH正7V偏低。VGL负OV不正常。查VGL滤波电容短路，换后VGL负7V左右。VGH恢复到正10V，试机图像正常。
